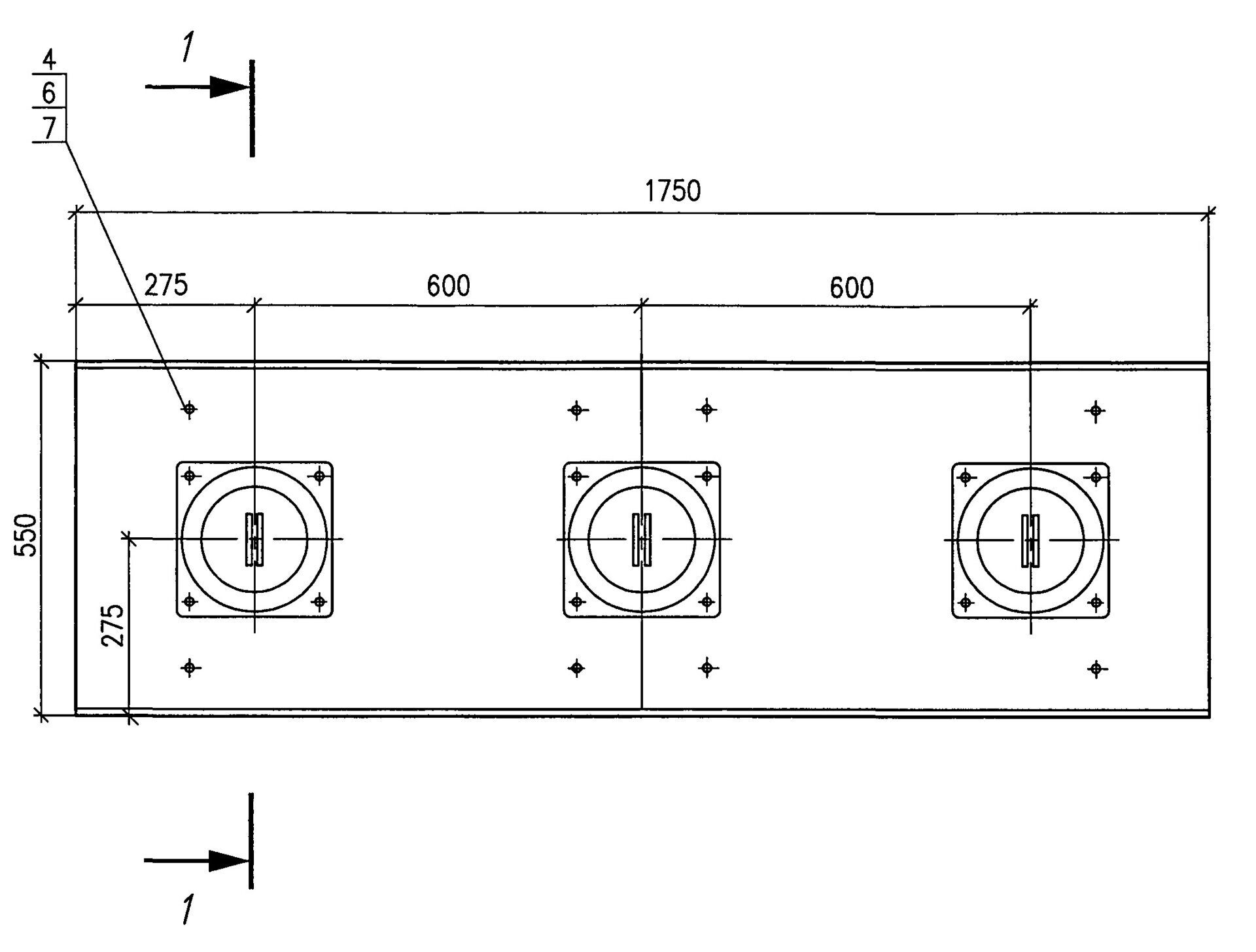

Плита проходная ПП6

Плита проходная ПП6


Позиция	Наименование комплектующих изделий	Количество на исполнение			Масса единицы, кг
		1	2	3
1	Рама Р6	1	1	1	23,10
2	Плита П6	1	1	1	31,50
	Изолятор проходной:
3	ИПУ-10/1600-12,5 УХЛ1	3			17,0
3	ИПУ-10/2000-12,5 УХЛ1		3		18,0
3	ИПУ-10/3150-12,5 УХЛ1			3	20,0
4	Болт М12х40	8	8	8	0,053
5	Болт М12х55	12	12	12	0,066
6	Гайка М12	20	20	20	0,015
7	Шайба 12	20	20	20	0,006

Таблица исполнений

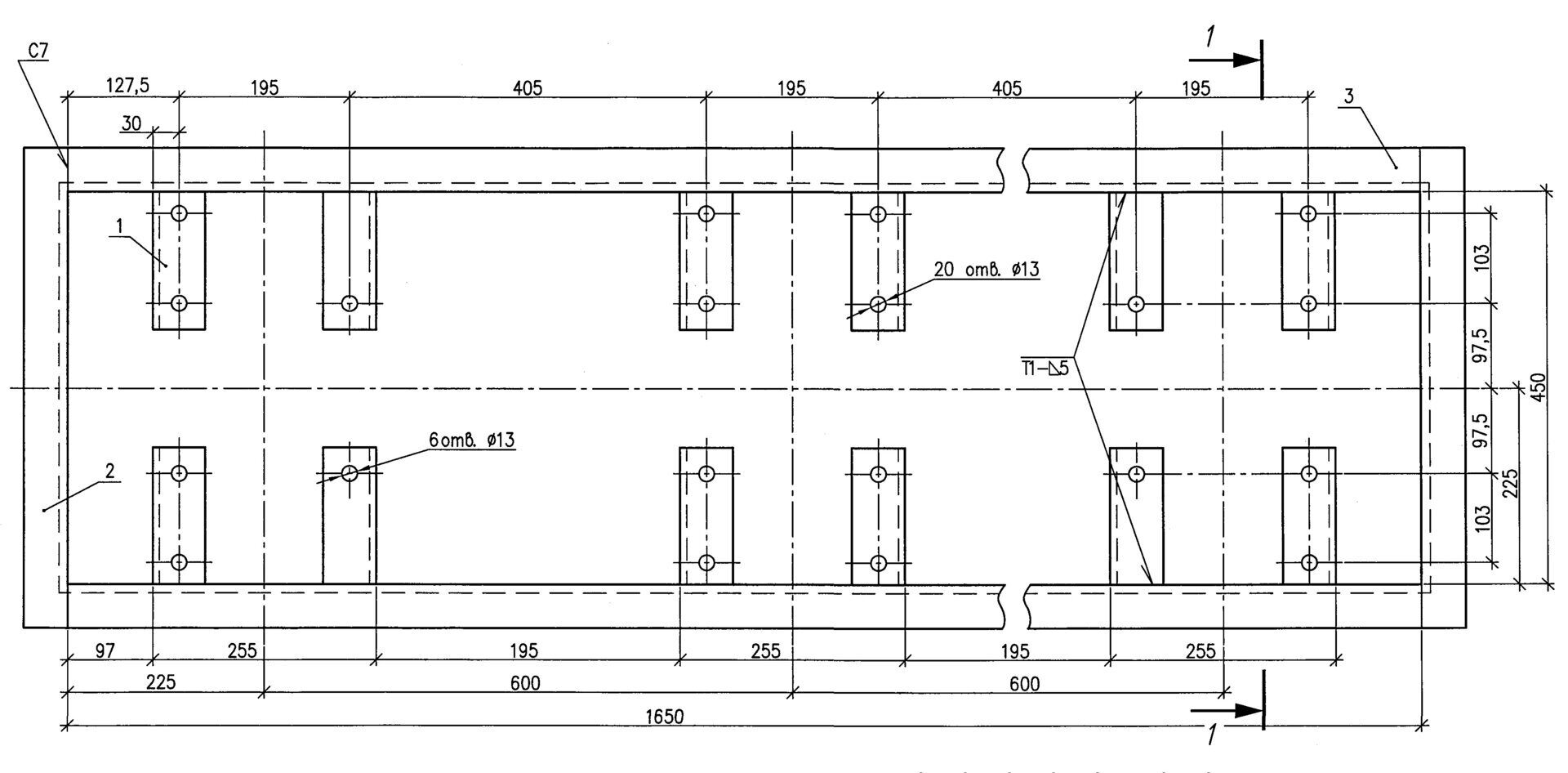

Рама Р6

Позиция	Наименование материала	Количество	Масса единицы, кг
1	Уголок 50х50х5,       L=143	12	0,540
2	Уголок 50х50х5,       L=550	2	2,070
3	Уголок 50х50х5,       L=1650	2	6,220

Примечание:
1. Отверстия в деталях (позиция 1) сверлить после сварки.
2. Конструкцию окрасить двумя слоями серой эмали ПФ-115.

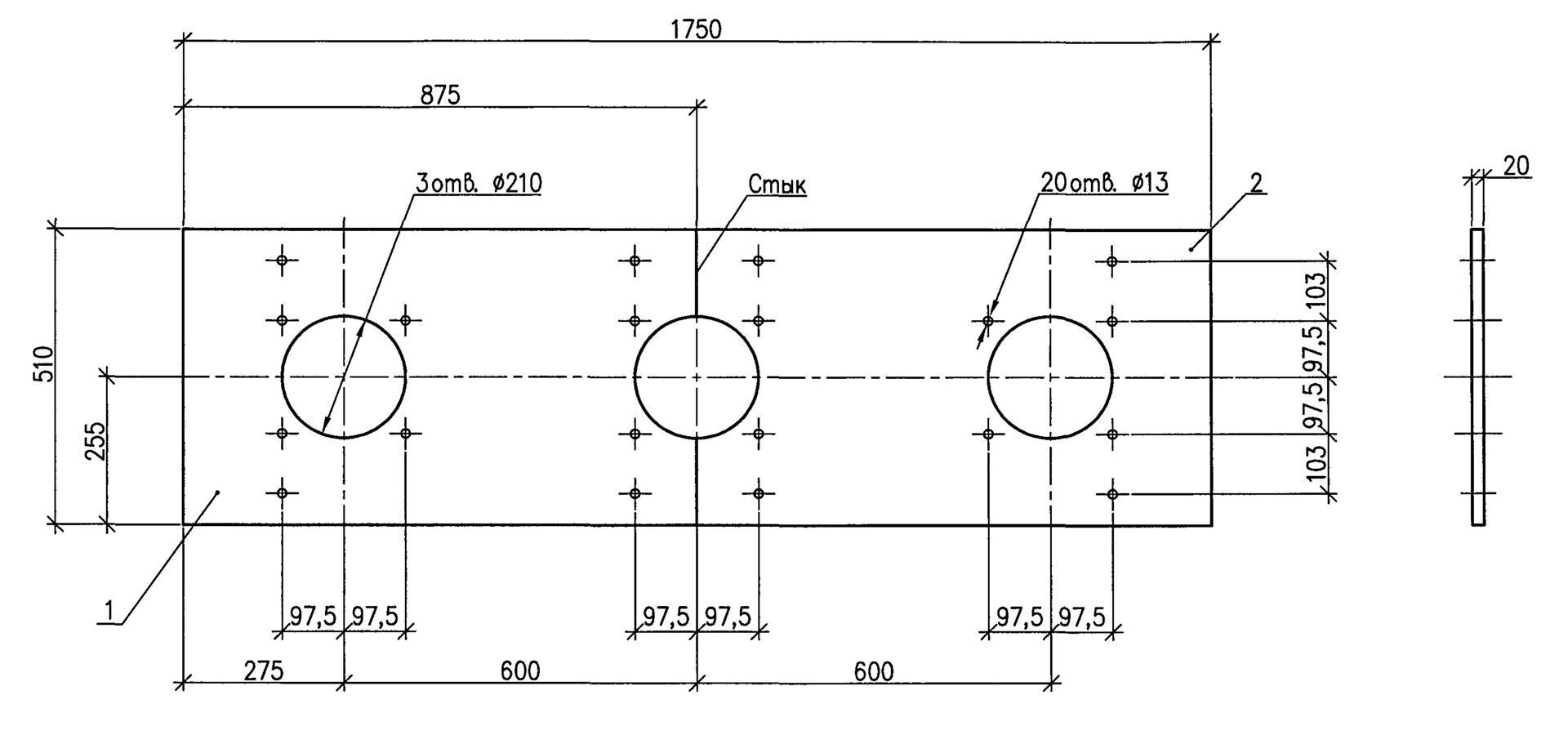

Плита П6

Примечание:
Плиты после окончательной механической обработки (включая сверление отверстий) должны быть просушены, а затем пропитаны битумом и покрыты двумя слоями эмали ПФ-115 серого цвета.
