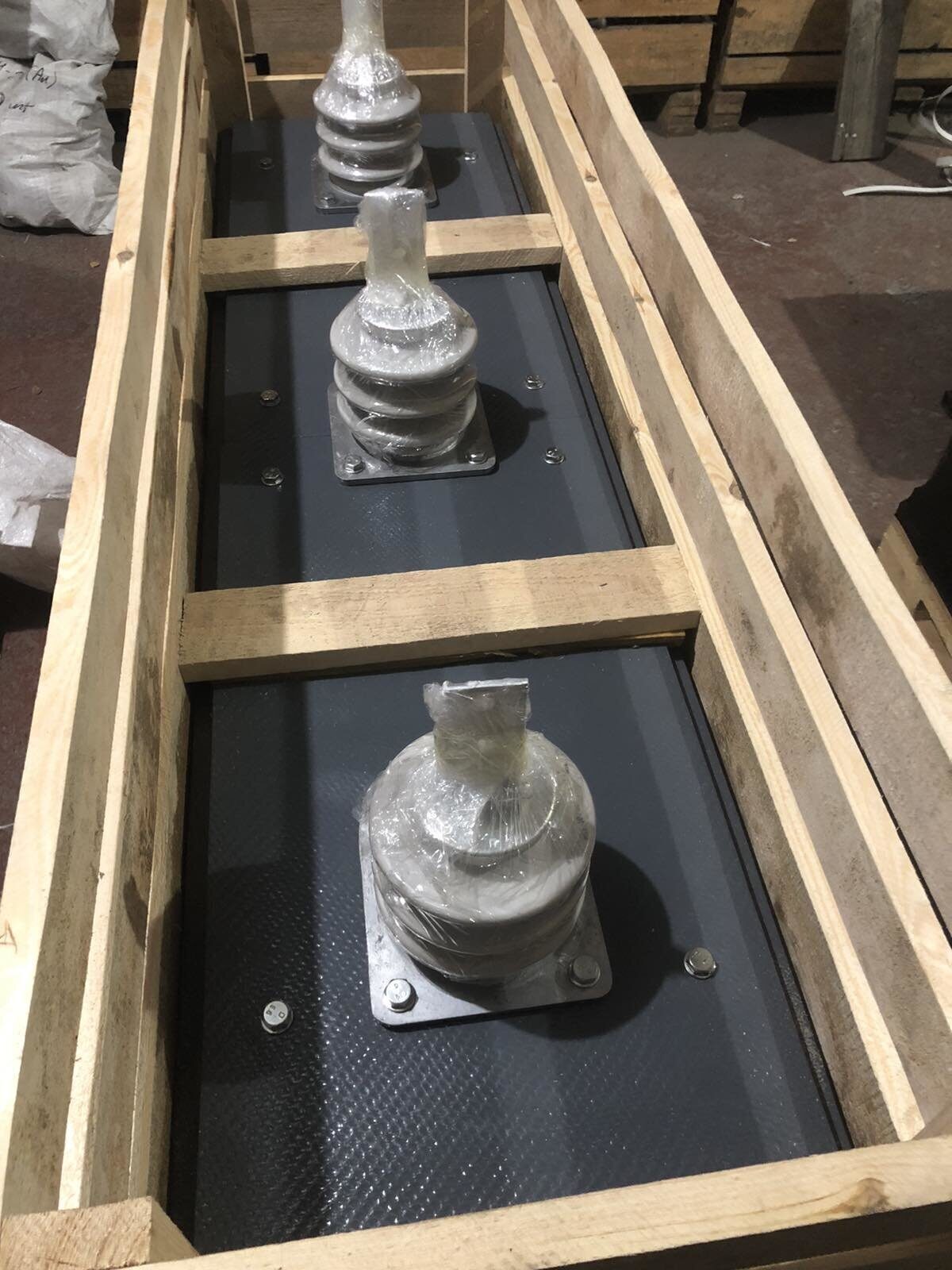

Плита проходная ПП4

Плита проходная ПП4


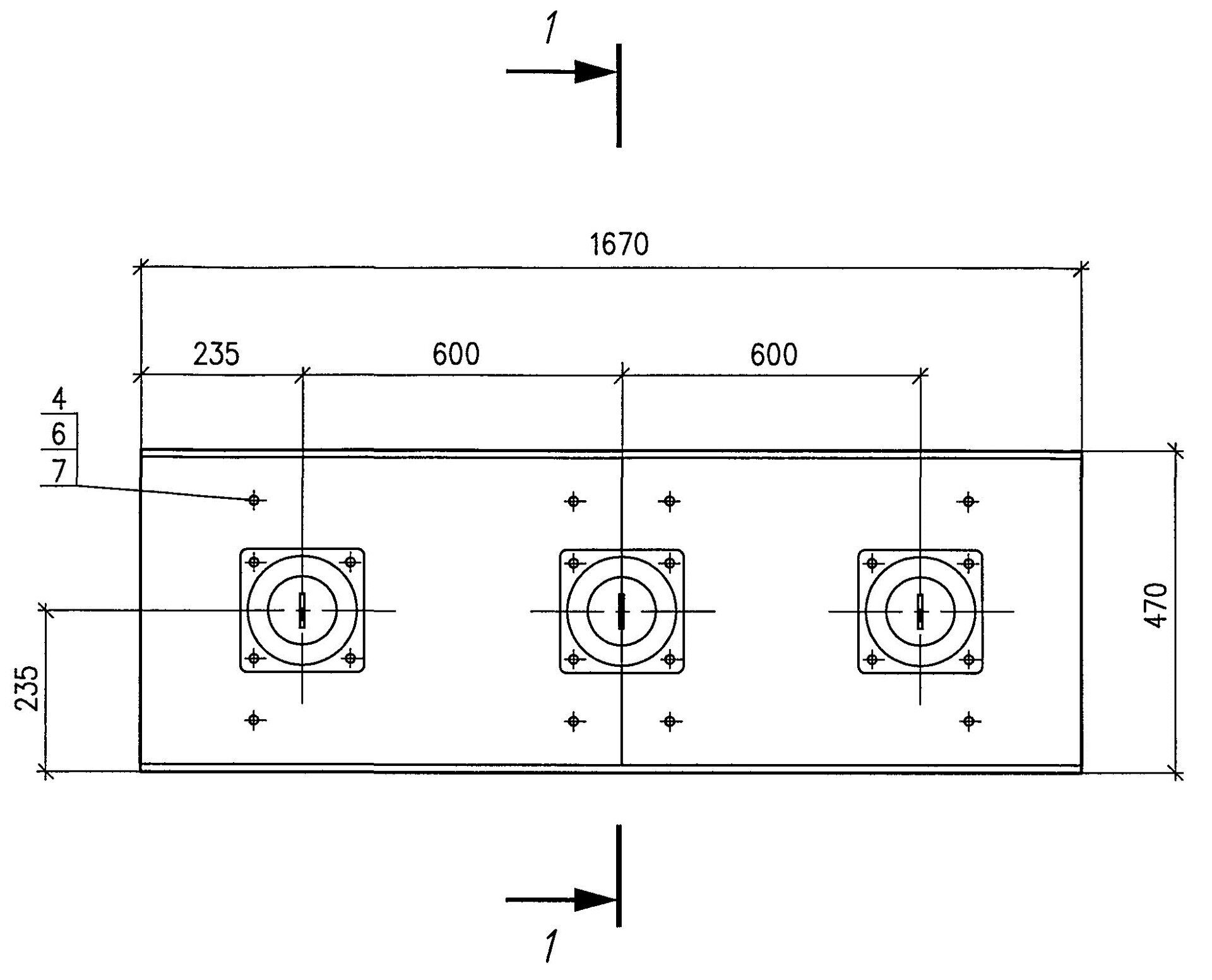

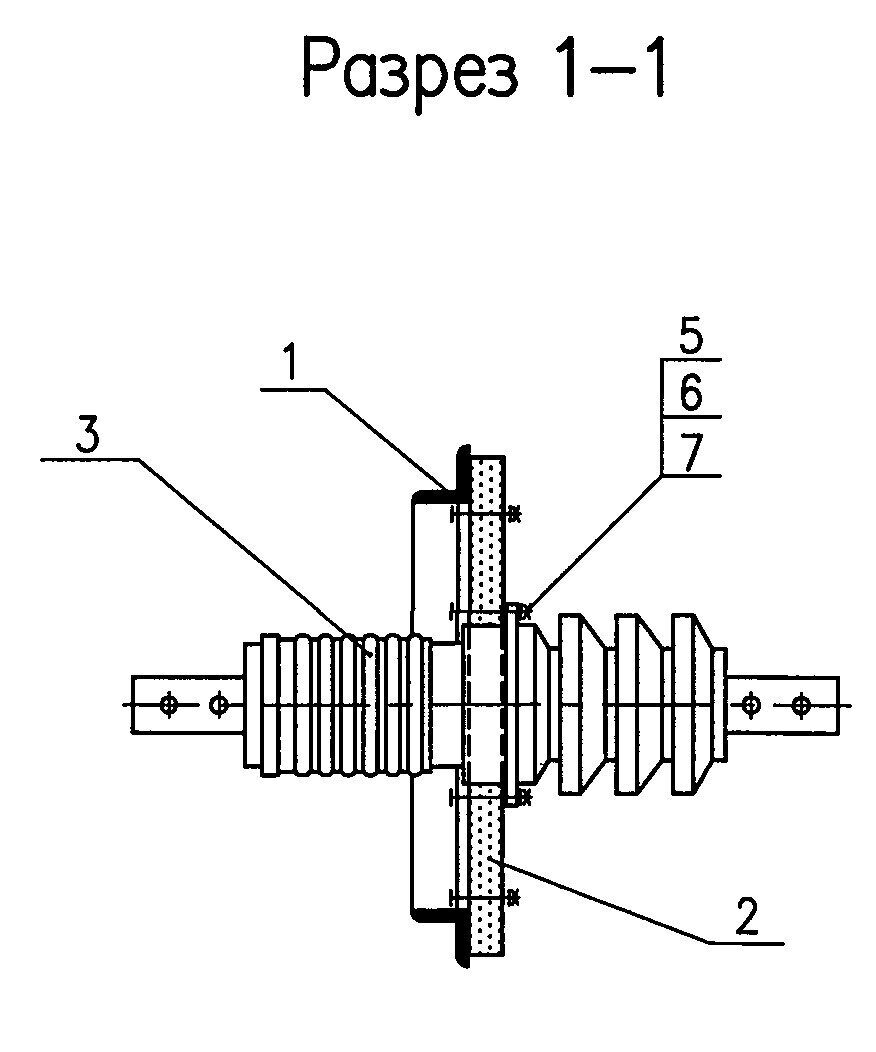

Позиция	Наименование комплектующих изделий	Количество на исполнение		Масса единицы, кг
		1	2
1	Рама Р4	1	1	21,30
2	Плита П4	1	1	26,70
	Изолятор проходной:
3	ИПУ-10/630-7,5 УХЛ1	3		8,0
3	ИПУ-10/1000-7,5 УХЛ1		3	10,0
4	Болт М12х40	8	8	0,053
5	Болт М12х55	12	12	0,066
6	Гайка М12	20	20	0,015
7	Шайба 12	20	20	0,006

Таблица исполнений

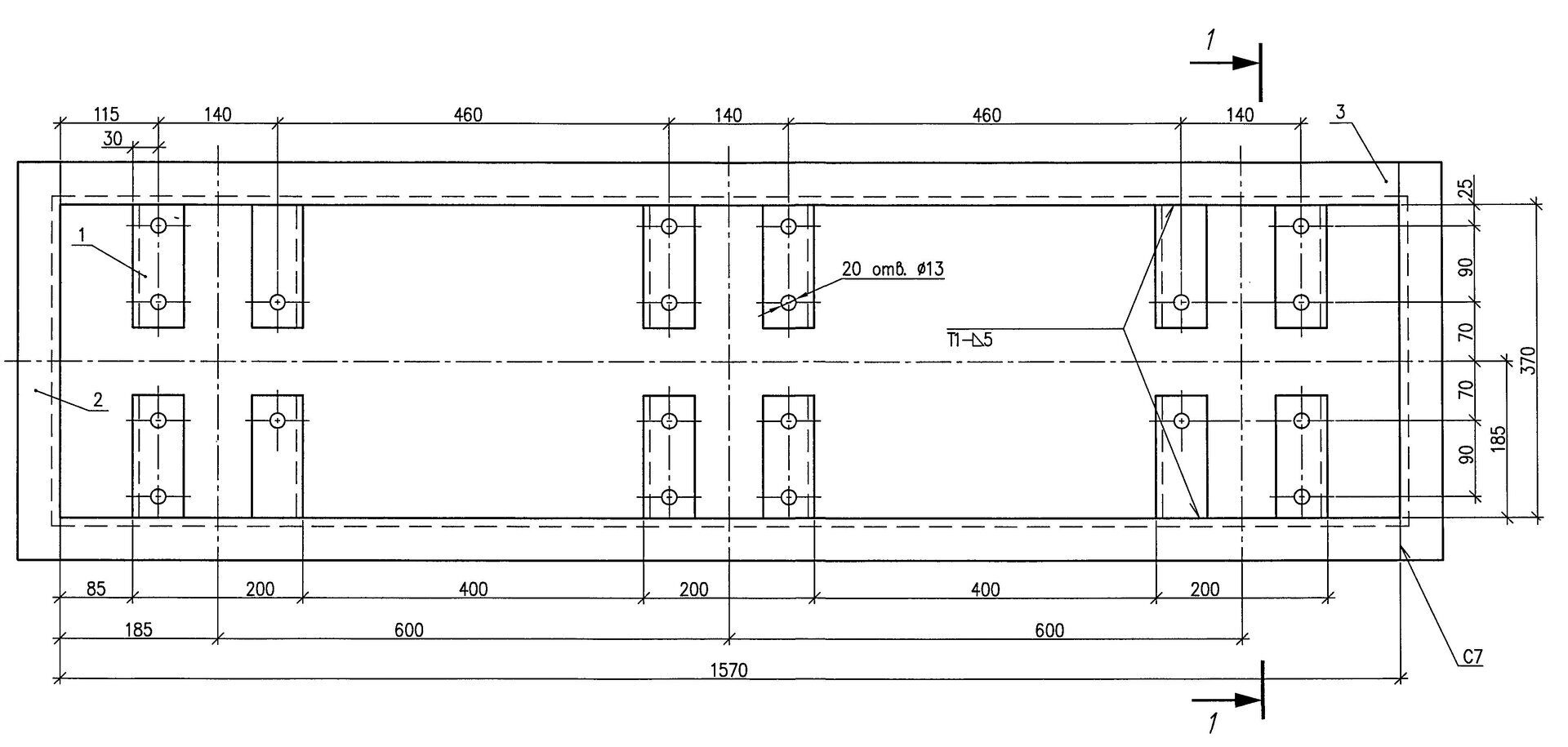

Рама Р4

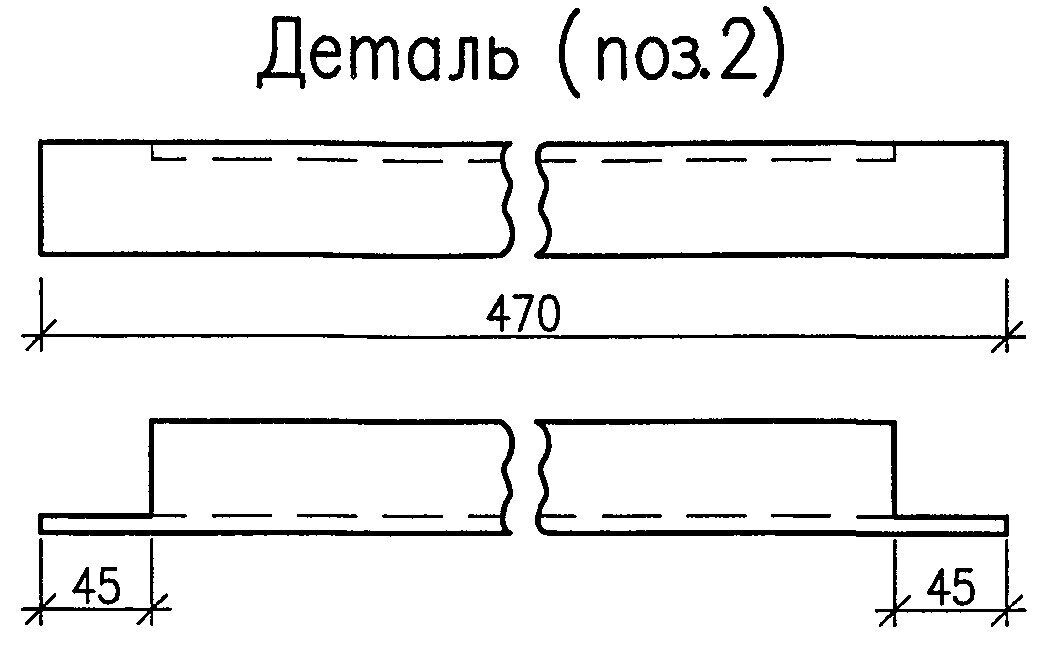

Позиция	Наименование материала	Количество	Масса единицы, кг
1	Уголок 50х50х5,       L=130	12	0,490
2	Уголок 50х50х5,       L=470	2	1,770
3	Уголок 50х50х5,       L=1570	2	5,920

Примечание:
1. Отверстия в деталях (позиция 1) сверлить после сварки.
2. Конструкцию окрасить двумя слоями серой эмали ПФ-115.

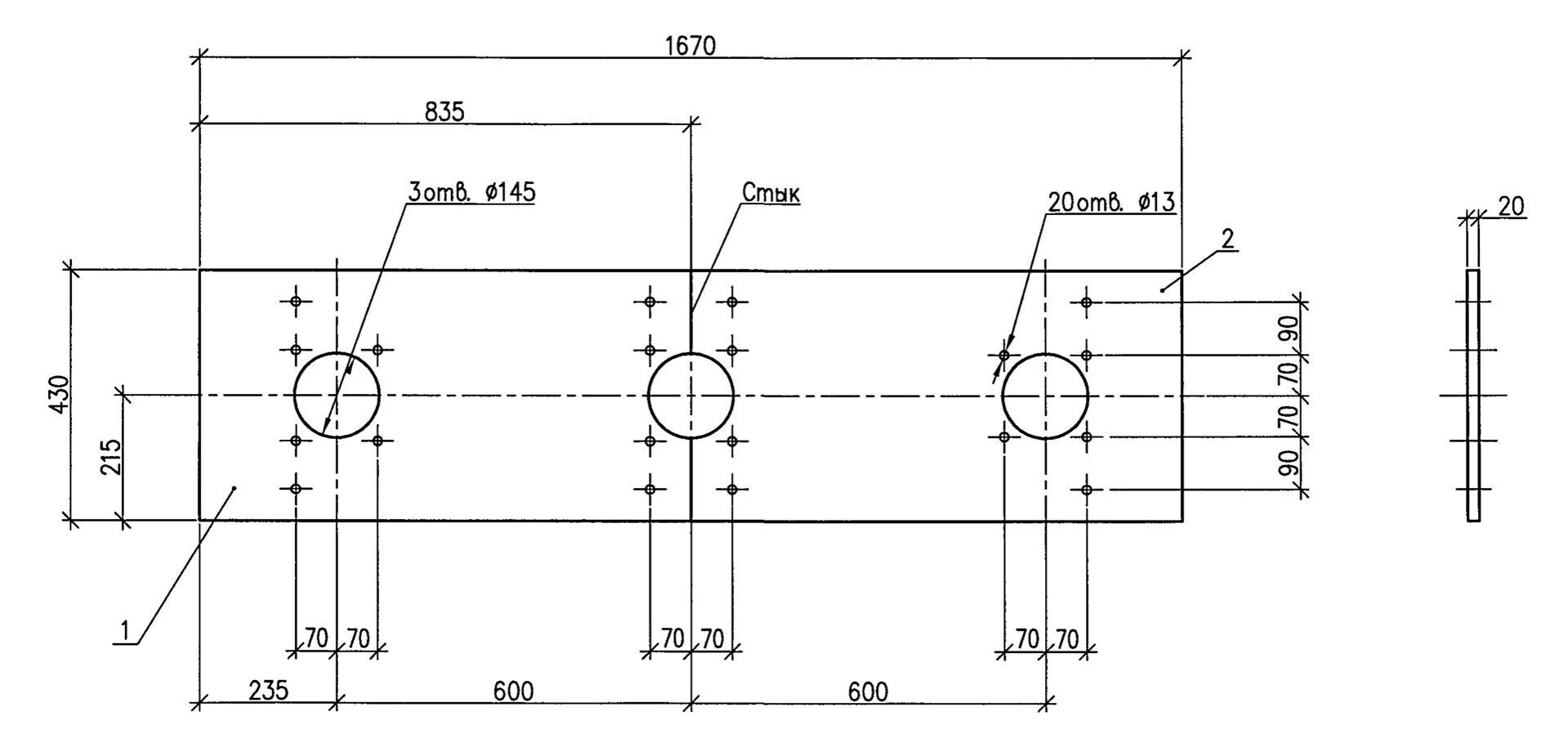

Плита П4

Примечание:
Плиты после окончательной механической обработки (включая сверление отверстий) должны быть просушены, а затем пропитаны битумом и покрыты двумя слоями эмали ПФ-115 серого цвета.
