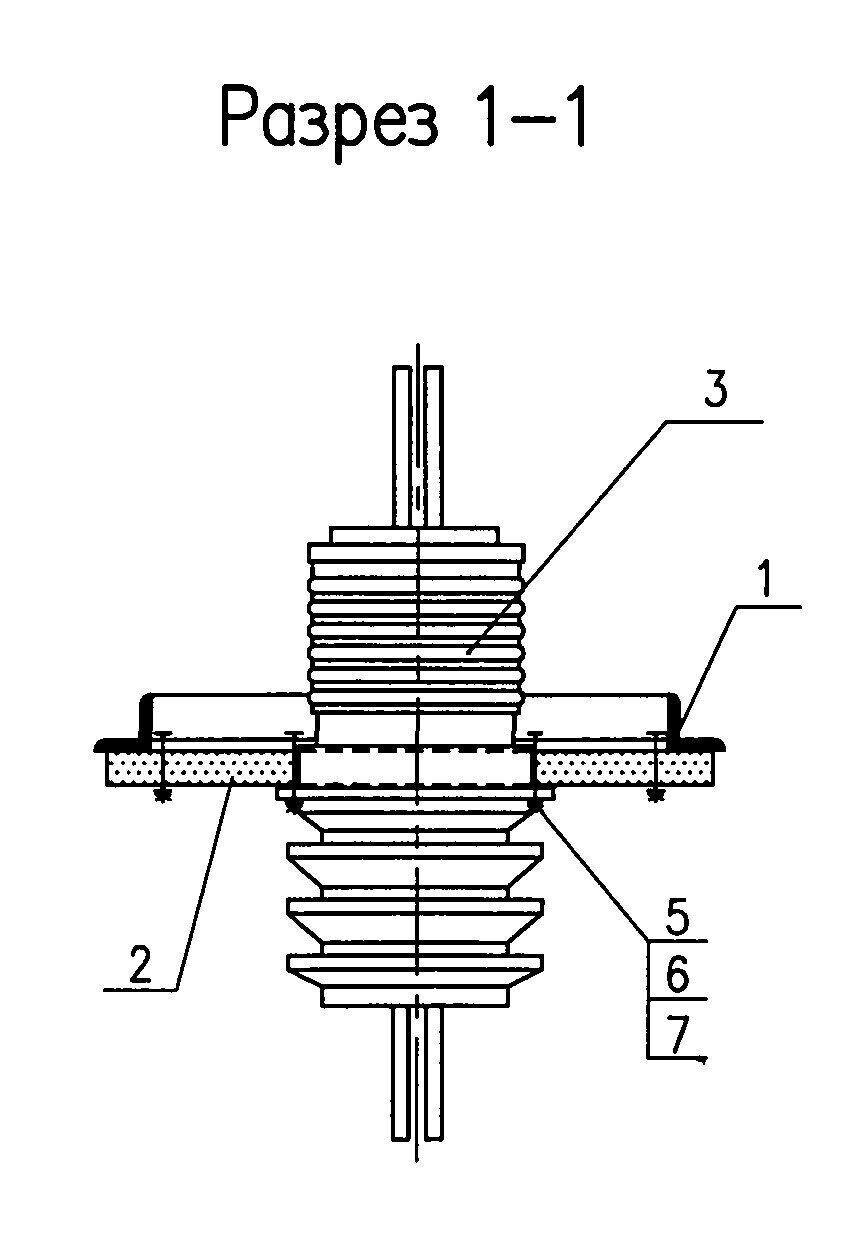

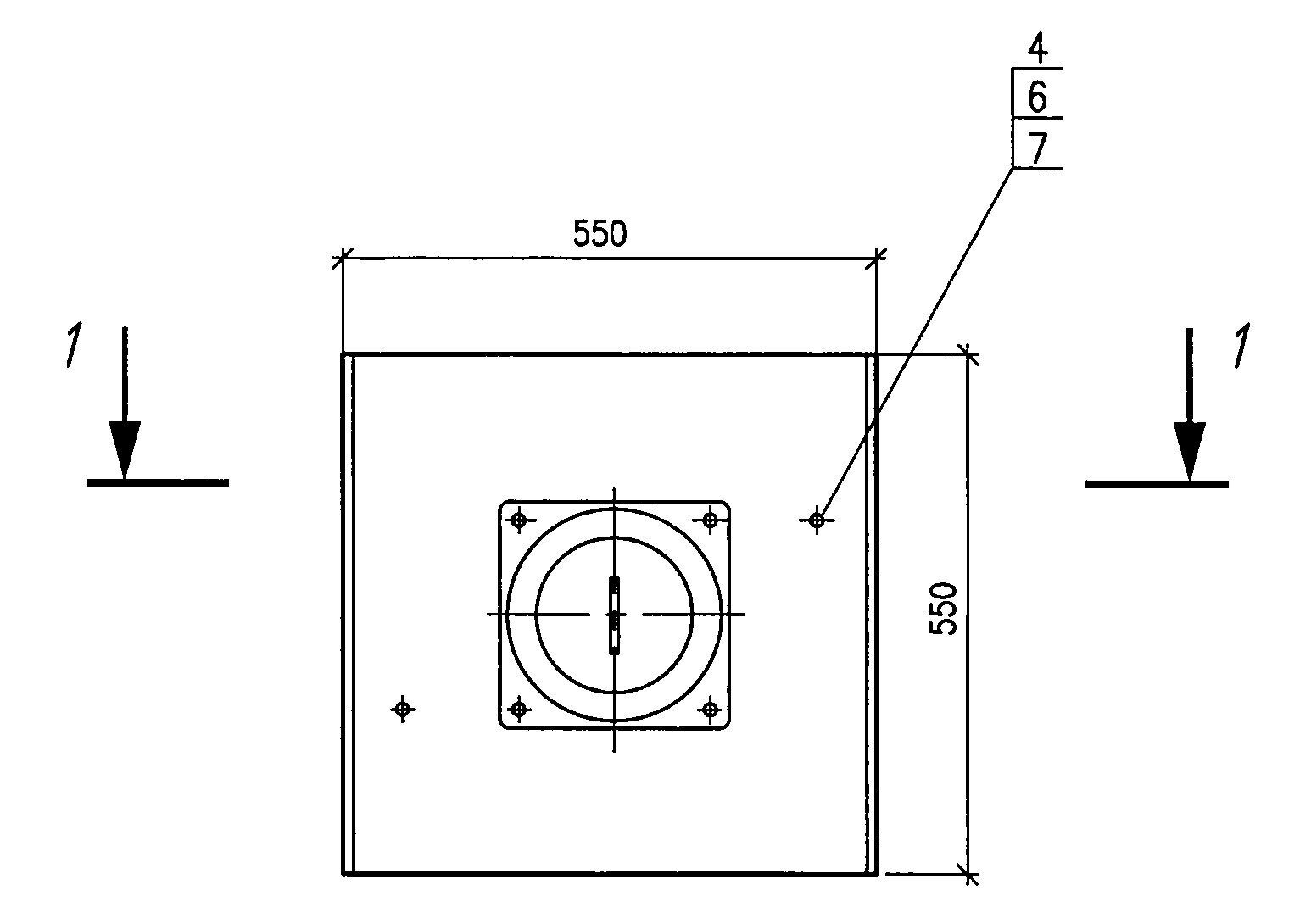

Плита проходная ПП2

Плита проходная ПП2

Позиция	Наименование комплектующих изделий	Количество на исполнение			Масса единицы, кг
Позиция	Наименование комплектующих изделий	1	2	3	Масса единицы, кг
1	Рама Р2	1	1	1	8,40
2	Плита П2	1	1	1	9,80
	Изолятор проходной:
3	ИПУ-10/1600-12,5 УХЛ1	1			17,0
3	ИПУ-10/2000-12,5 УХЛ1		1		18,0
3	ИПУ-10/3150-12,5 УХЛ1			1	20,0
4	Болт М12х40	2	2	2	0,053
5	Болт М12х55	4	4	4	0,066
6	Гайка М12	6	6	6	0,015
7	Шайба 12	6	6	6	0,006

Таблица исполнений

Исполнение плиты	Тип изолятора	Масса, кг
1	ИПУ-10/1600-12,5 УХЛ1	35,70
2	ИПУ-10/2000-12,5 УХЛ1	36,70
3	ИПУ-10/3150-12,5 УХЛ1	38,70

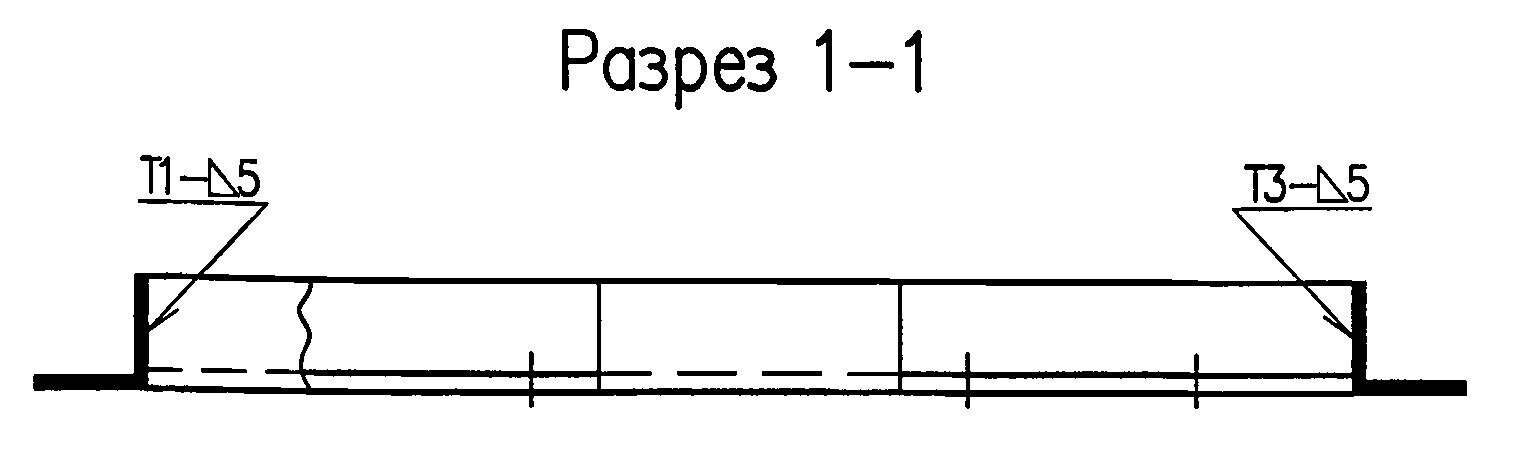

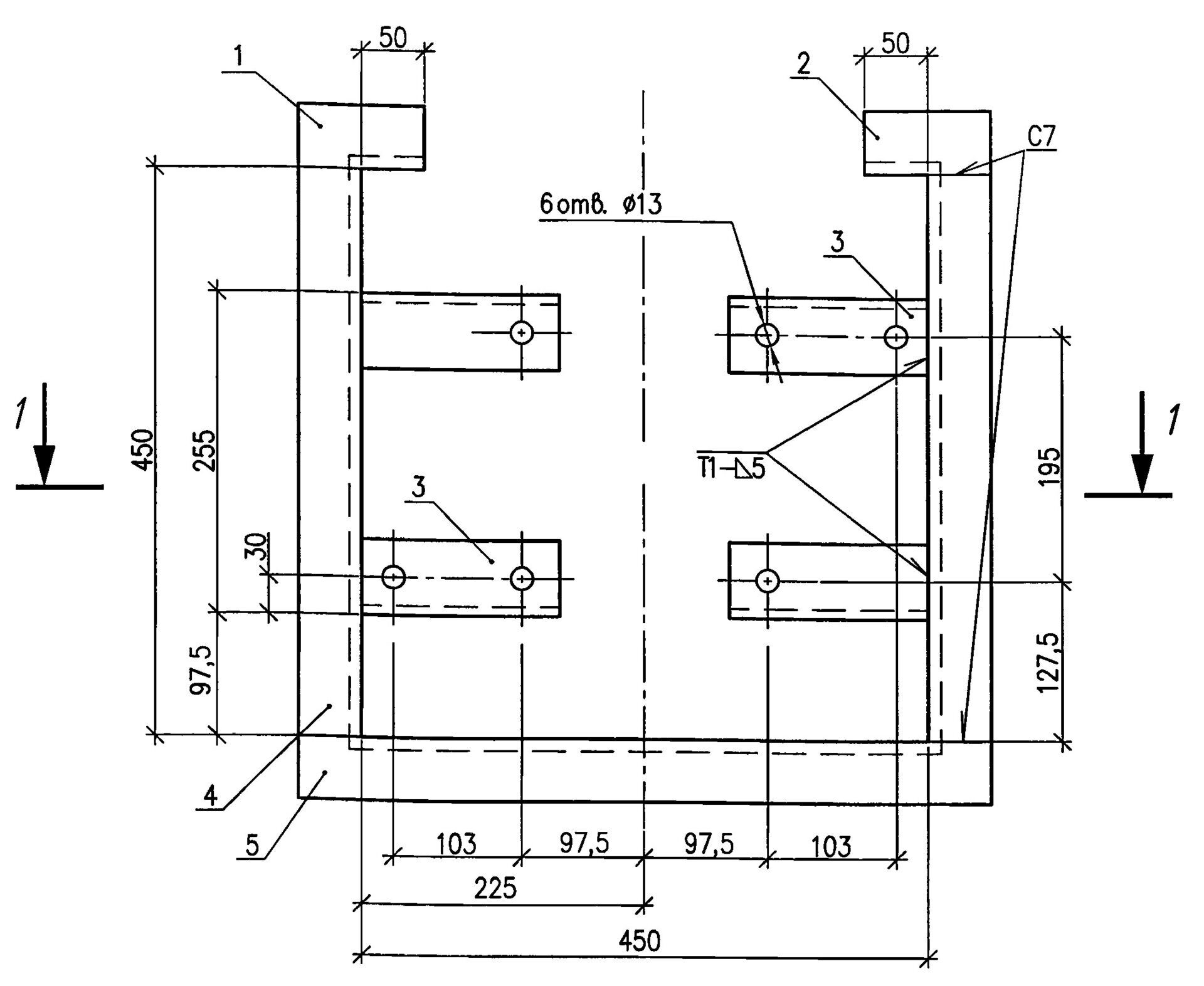

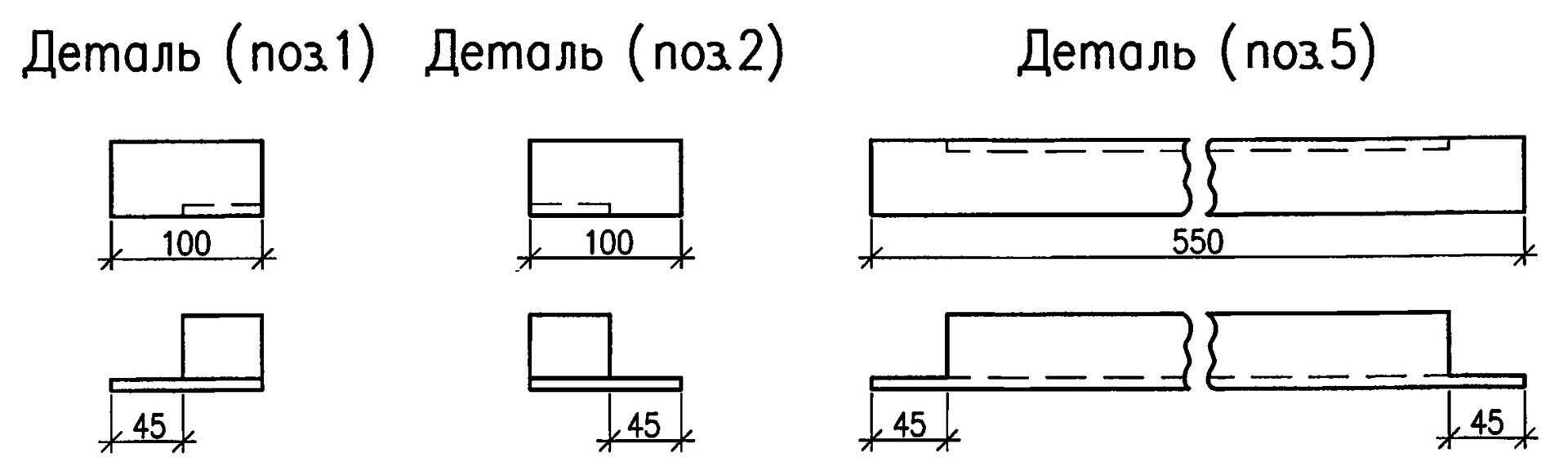

Рама Р2

Позиция	Наименование материала	Количество	Масса единицы, кг
1	Уголок 50х50х5, L=100	1	0,380
2	Уголок 50х50х5, L=100	1	0,380
3	Уголок 50х50х5, L=143	4	0,540
4	Уголок 50х50х5, L=450	2	1,700
5	Уголок 50х50х5, L=550	1	2,070

Примечание:
1. Отверстия в деталях (позиция 3) сверлить после сварки.
2. Конструкцию окрасить двумя слоями серой эмали ПФ-115.

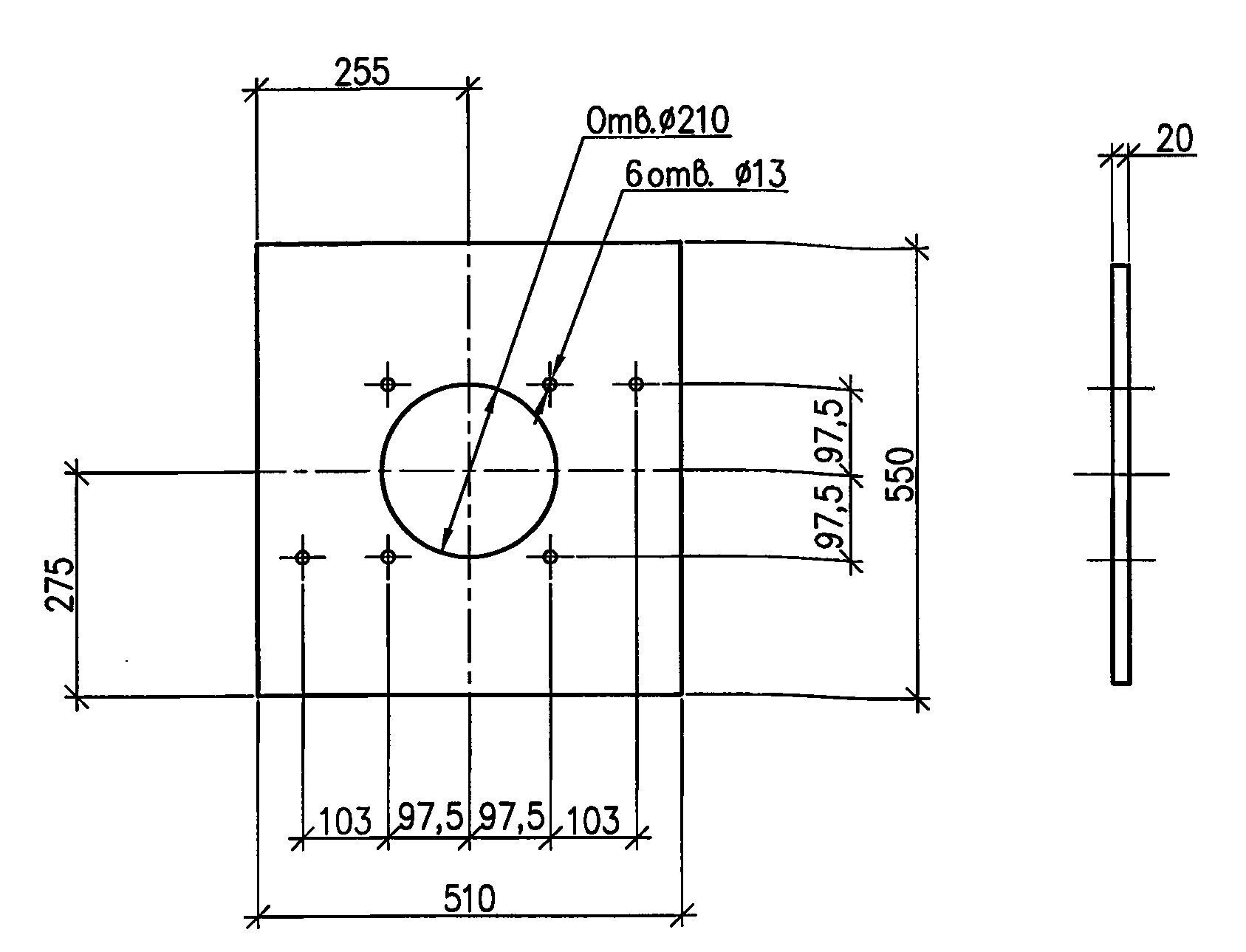

Плита П2

Примечание:
Плита после окончательной механической обработки (включая сверление отверстий) должна быть просушена, а затем пропитана битумом и покрыта двумя слоями эмали ПФ-115 серого цвета.
