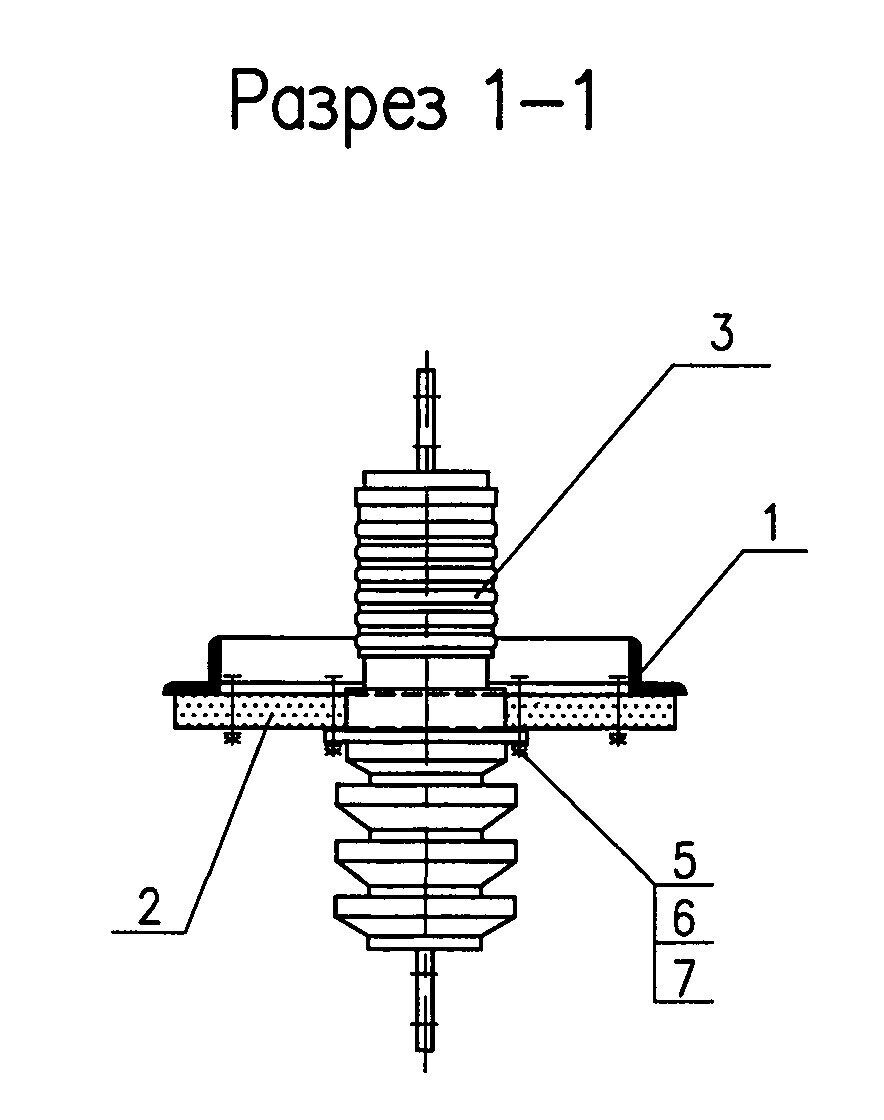

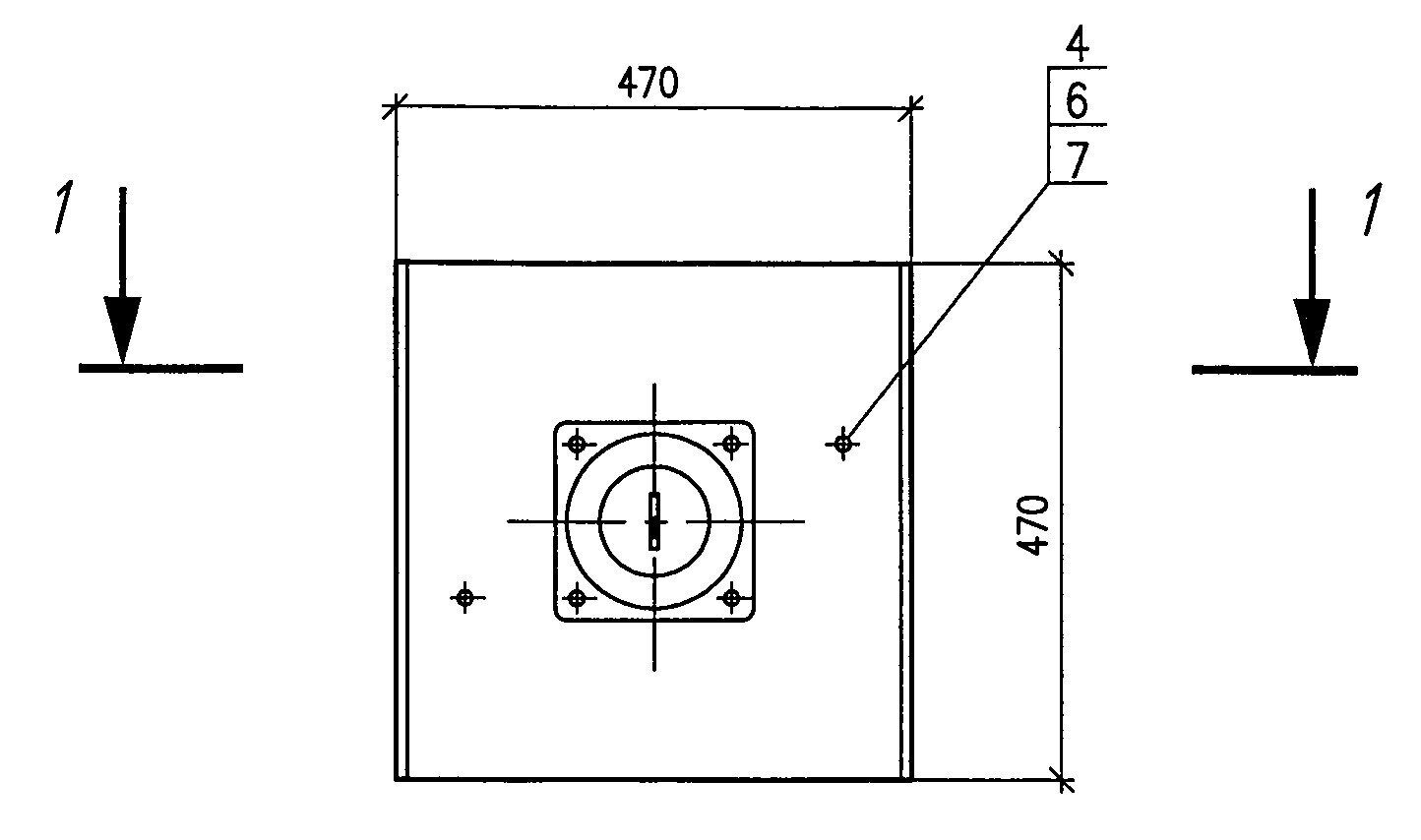

Плита проходная ПП1

Плита проходная ПП1


Позиция	Наименование комплектующих изделий	Количество на исполнение		Масса единицы, кг
		1	2
1	Рама Р1	1	1	7,30
2	Плита П1	1	1	7,80
	Изолятор проходной:
3	ИПУ-10/630-7,5 УХЛ1	1		8,0
3	ИПУ-10/1000-7,5 УХЛ1		1	10,0
4	Болт М12х40	2	2	0,053
5	Болт М12х55	4	4	0,066
6	Гайка М12	6	6	0,015
7	Шайба 12	6	6	0,006

Таблица исполнений

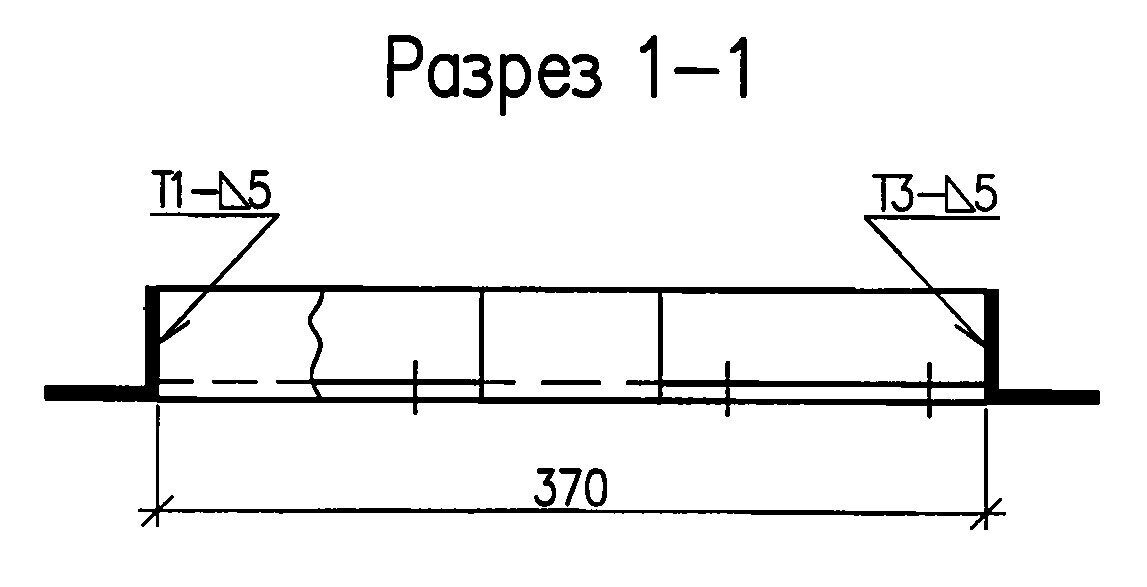

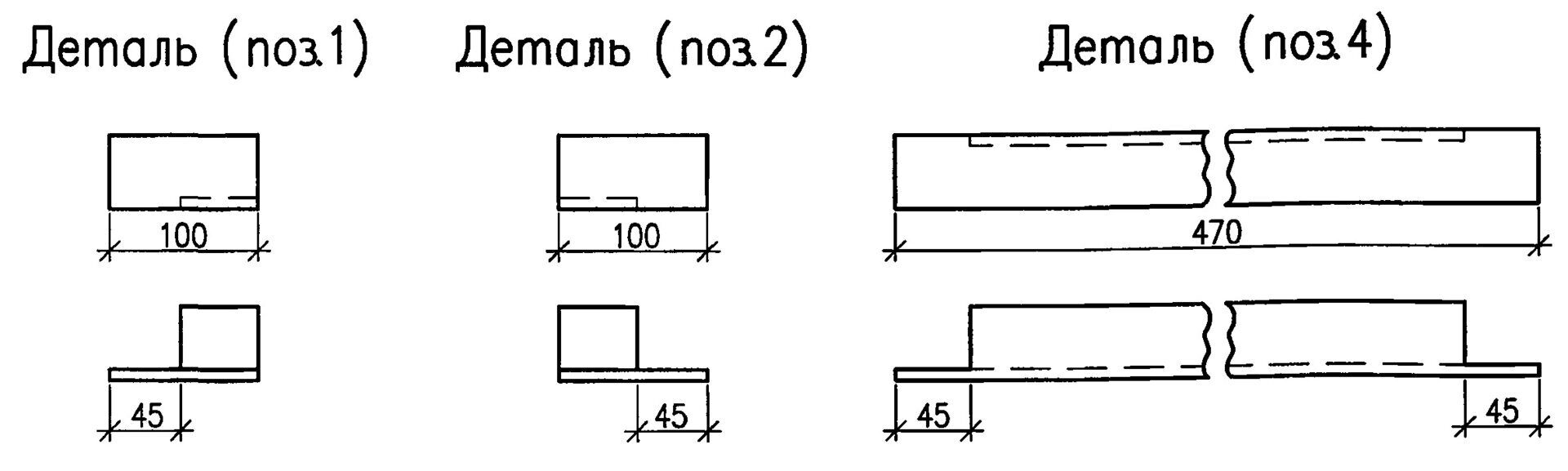

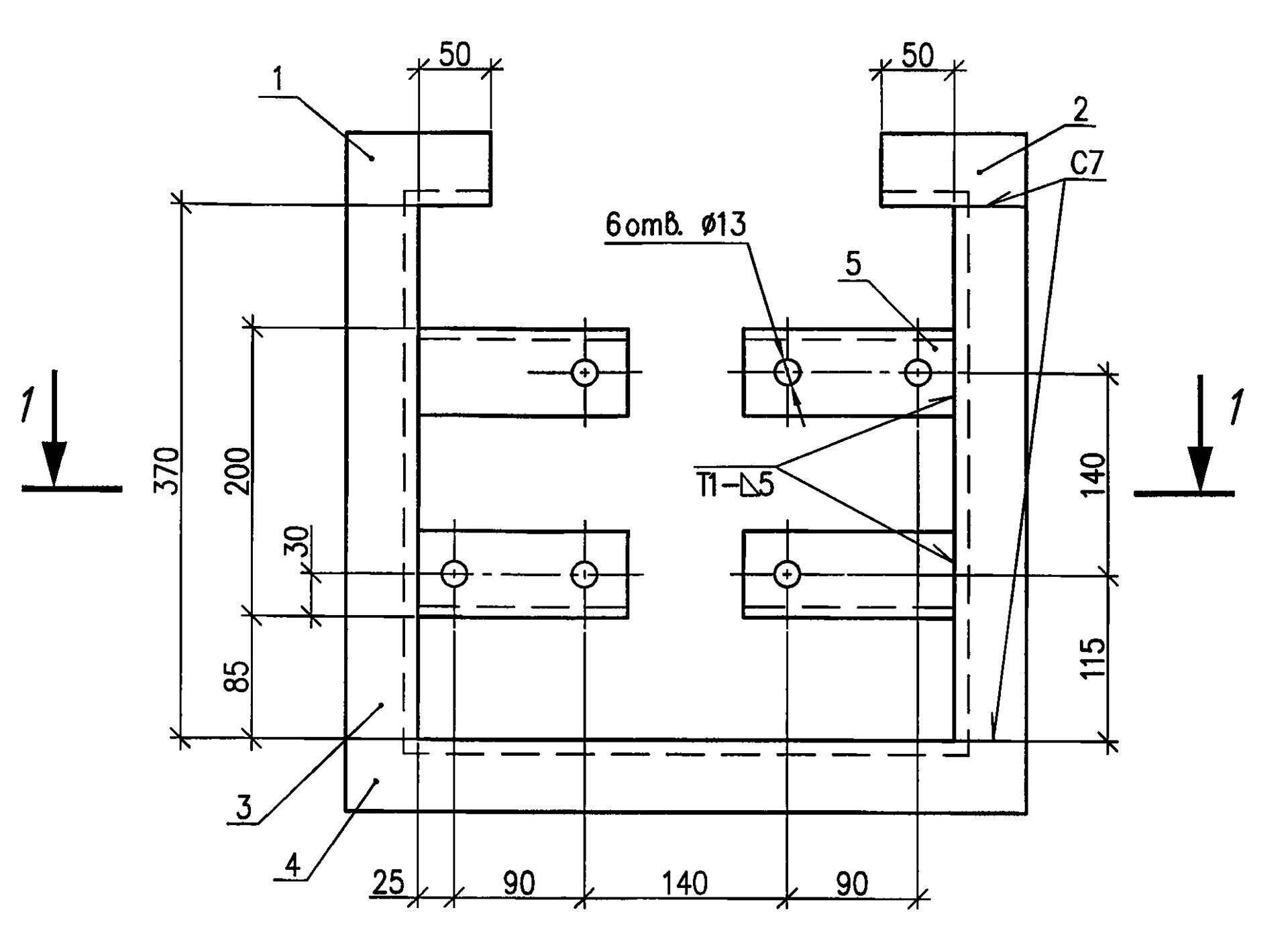

Рама Р1

Позиция	Наименование материала	Количество	Масса единицы, кг
1	Уголок 50х50х5,       L=100	1	0,380
2	Уголок 50х50х5,       L=100	1	0,380
3	Уголок 50х50х5,       L=370	2	1,390
4	Уголок 50х50х5,       L=470	1	1,770
5	Уголок 50х50х5,       L=129	4	0,490

Примечание:
1. Отверстия в деталях (позиция 5) сверлить после сварки.
2. Конструкцию окрасить двумя слоями серой эмали ПФ-115.

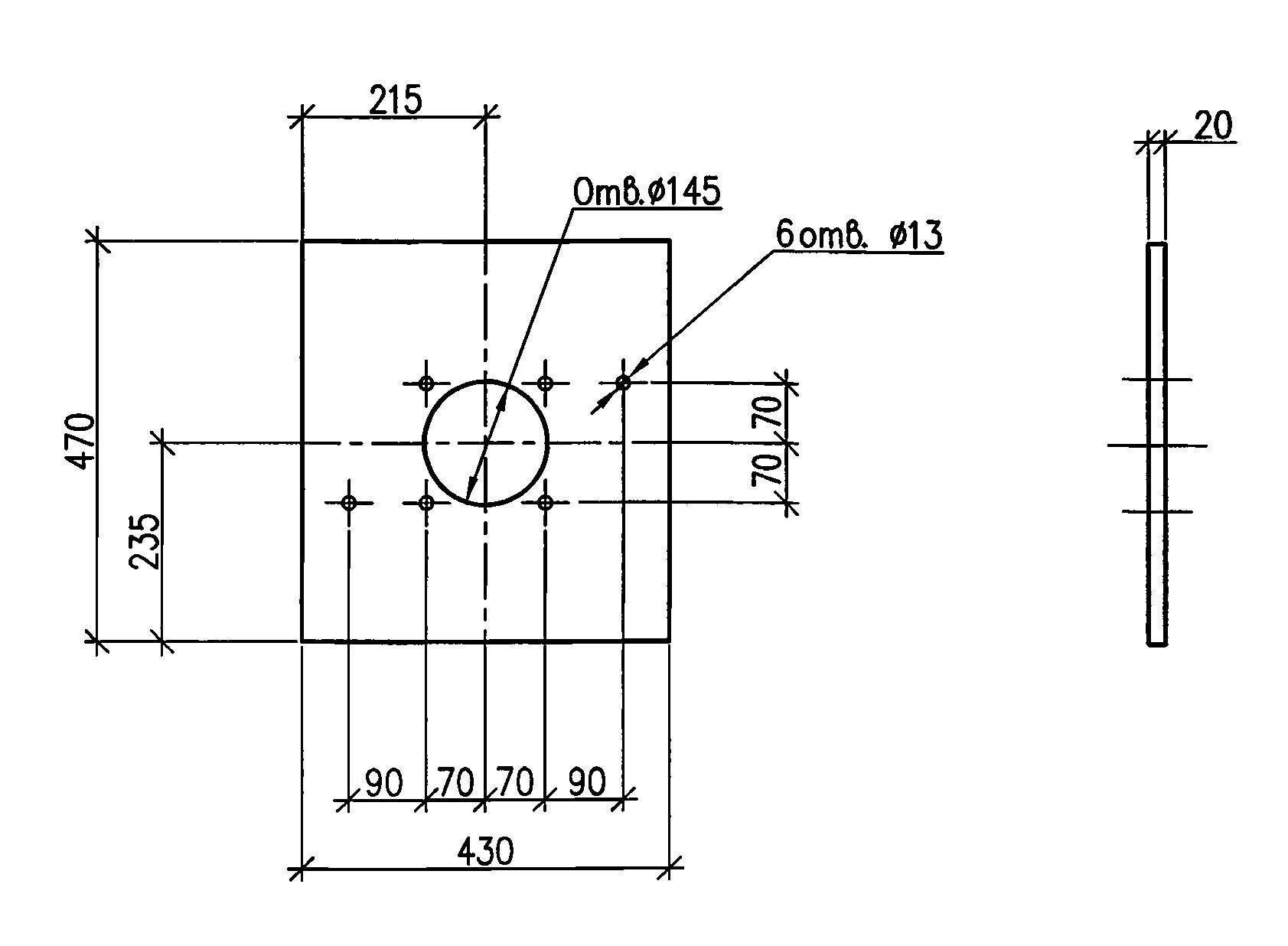

Плита П1

Примечание:
Плита после окончательной механической обработки (включая сверление отверстий) должна быть просушена, а затем пропитана битумом и покрыта двумя слоями эмали ПФ-115 серого цвета.
