Главная  / Каталог продукции / Изоляторы / Изоляторы для воздушных линий электропередачи / Изолятор опорный стержневой полимерный / Изолятор ИОСК 8/10-110-1050

Изолятор ИОСК 8/10-110-1050


Изолятор:
ИОСК-8-110-1050 (1, 2)

ИОСК-10-110-1050 (1, 2)

Соответствует требованиям ГОСТ 25073-81, СОУ МПЕ 40.1.51.302:2006, ТУ У 31.6-31279430-007:2005

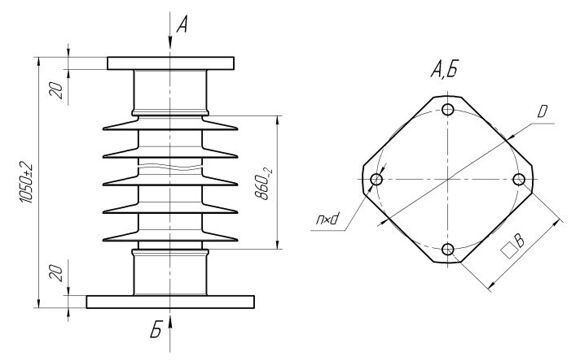

ИОСК-8-110-1050 1/2                                   ИОСК-10-110-1050 1/2




Присоединительные размеры оконцевателей могут быть выбраны из ряда:
Ø120-4хØ12, Ø120-4хØ13,
Ø127-4хØ16, Ø140-4хØ12,
Ø160-4xØ16, Ø160-4xØ18,
Ø178-4xØ18, Ø180-4хØ18,
Ø200-4xØ18, Ø254-8xØ18,
или изменены по согласованию с заказчиком.


Наименование характеристик
Ед.
изм.
Норма
для изоляторов
Обозначение изолятора
-
ИОСК 8-110-1050-1
ИОСК 8-110-1050-2
ИОСК 10-110-1050-1
ИОСК 10-110-1050-2
Номинальное напряжение
кВ
110
Разрушающая механическая сила на изгиб, не менее
кН
8
10
Длина пути утечки
мм
1920+50
2800+50
1920+50
2800+50
Выдерживаемое напряжение промышленной частоты
под дождем в течение 1 минуты, не менее:
кВ
230
Выдерживаемое напряжение грозового импульса, «1,2/50»,
не менее
кВ
450
50%-ное разрядное напряжение промышленной частоты
в увлажненном и загрязненном состоянии при удельной
поверхностной проводимости слоя загрязнения (10±1,0)
мкСм, не менее
кВ
110
Прогиб изолятора при приложении Ризг.=1,5 кН, не более
мм
10
Масса, не более
кг
30,5
38,2
31,2
34,2
Присоединительные размеры оконцевателей
                                В - верхний оконцеватель
                                Н - нижний оконцеватель
мм
В
н
В
Н
В
н
В
н
Ø200,
4 отв. Ø18
Ø160,
4 отв. Ø18
Ø160,
4 отв. Ø18
Ø160,
4 отв. Ø18
Ø140,
4 отв. Ø12
Ø160,
4 отв. Ø18
Ø140,
4 отв. Ø12
Ø160,
4 отв. Ø18
