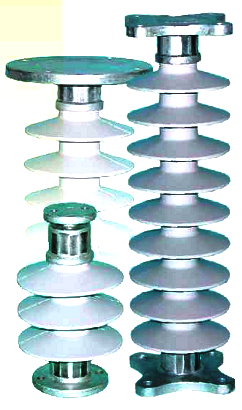

Изолятор опорный стержневой полимерный

Опорные изоляторы предназначены для изоляции и крепления токоведущих частей в электрических аппаратах, в составе электрооборудования и распределительных устройств электрических станций и подстанций, а также в качестве поворотных изолированных элементов, поддерживающих токоведущие шины разъединителей.

Все изоляторы соответствуют требованиям ГОСТ 25073-81, ТУ У 31.6-31279430-003-2004

Условные обозначения:

И - изолятор	И
О - опорный	О
С - опорный стержневой	С	С
К - кремнийорганический	К	К
Механическая разрушающая сила при изгибе, кН	12,5	12,5
Номинальное напряжение, кВ	110	3,3
Напряжение грозовых импульсов, не менее, кВ	-	80
Строительная высота, мм	1020	-
Степень загрязненности атмосферы	2	III

Сведения по замене опорных керамических изоляторов опорно-стержневыми полимерными

Полимерный изолятор	Заменяемый фарфоровый изолятор	Полимерный изолятор	Заменяемый фарфоровый изолятор
3,3 кВ		110 кВ, строительная высота 1100 мм
СК 10-3,3-125-V	ОНВП 35-1000	ИОСК 6-110-1100-1	ИОС 110-600 УХЛ, Т1; АКО 110/600
СК 12,5-3,3-80-I	С 4-80-I УХЛ, Т; ИОС 10-500 УХЛ, Т	ИОСК 6-110-1100-2	ИОС 110-600 УХЛ, Т1; АКО 110/600
СК 12,5-3,3-80-III-01	С 6-80-I УХЛ, Т;	ИОСК 10-110-1100-1	ИОС 110-1000 УХЛ, Т1; КО 110/1000
СК 12,5-3,3-80-III-01	С 8-80-I УХЛ, Т; С 10-80-I УХЛ, Т	ИОСК 10-110-1100-2	ИОС 110-1000 УХЛ, Т1; КО 110/1000
СК 12,5-3,3-80-IV	С 4-80-II УХЛ, Т	ИОСК 12,5-110-1100-1	ИОС 110-1250 УХЛ, Т1; КО 110/1250
СК 12,5-3,3-80-IV-01	С 6-80-I УХЛ, Т;	ИОСК 12,5-110-1100-2	ИОС 110-1250 УХЛ, Т1; КО 110/1250
СК 12,5-3,3-80-IV-01	С 8-80-I УХЛ, Т; С 10-80-I УХЛ, Т	110 кВ, строительная высота 1220 мм
6 кВ		ИОСК 4-110-1220-1	C4-550IУХЛ, Т1;
ИОСК 4-6-70 УХЛ2	ИОР 6-2,5 УХЛ3, СА 3/6 У3	ИОСК 4-110-1220-2	С 4-550 IIУХЛ, Т1;
10 кВ		ИОСК 6-110-1220-1	C6-550IУХЛ,Т1;
ИОСК 20-10-134 УХЛ2	ИО 10-20,00 У3; ИОР 10-20,00 УХЛ, Т2	ИОСК 6-110-1220-2	C6-550IIУХЛ,Т1;
ИОСК 20-10-210-2	ОНШ 10-2000	ИОСК 8-110-1220-1	C8-550IУХЛ, Т1;
ИОСК 10-20-280-2	ОНШ 20-1000	ИОСК 8-110-1220-2	-
27,5 кВ		ИОСК 10-110-1220-1	С 10-550 IУХЛ,Т1;
СК 4-27,5-195-IV	С 4-195-I УХЛ, Т	ИОСК 10-110-1220-2	-
СК 4-27,5-195-IV-01	ИОС 35-500-01 УХЛ, Т	ИОСК 12,5-110-1220-1	-
СК 4-27,5-195-IV-02	ИОС 35-500-02 УХЛ, Т	ИОСК 12,5-110-1220-2	С 12,5-550 II УХЛ, Т1;
СК 4-27,5-195-IV-03	ОНС 35-500 (СТ-35)	150 кВ, строительная высота 1500 мм
35 кВ		ИОСК 6-150-1500-1	ИОС 110-400+ИОС 35-1000
СК 4-35-200-IV	С 4-200-I УХЛ, Т	ИОСК 6-150-1500-2	ИОС 110-400+ИОС 35-1000
ИОСК 35-500- IV	ОНС 35-500 (СТ-35)	ИОСК 6-150-1500-3	ИОС 110-400+ИОС 35-1000
ИОСК 35-500- IV-01	ИОС 35-500-01 УХЛ, Т	ИОСК 8-150-1500-1	-
ИОСК 35-500- IV-02	ИОС 35-500-02 УХЛ, Т	ИОСК 8-150-1500-2	-
ИОСК-10-35-400-2	-	ИОСК 8-150-1500-3	-
ИОСК-10-35-440-2	-	ИОСК 10-150-1500-1	-
ИОСК 10-35-500-1	ИОС 35-1000 УХЛ, Т1; ОНСУ 40-1000	ИОСК 10-150-1500-2	-
ИОСК 10-35-500-2	ИОС 35-1000 УХЛ, Т1; ОНСУ 40-1000	ИОСК 10-150-1500-3	-
ИОСК 20-35-500-1	ИОС 35-2000 УХЛ, Т1;	ИОСК 12,5-150-1500-1	-
ИОСК 20-35-500-1	ОНС 35-1500; ОНС 35-2000	ИОСК 12,5-150-1500-2	-
ИОСК 20-35-500-2	ИОС 35-2000 УХЛ, Т1;	ИОСК 12,5-150-1500-3	-
ИОСК 20-35-500-2	ОНС 35-1500; ОНС 35-2000
ИОСК 16-35-560-1	С 16-200 I УХЛ, Т1
ИОСК 16-35-560-2	С 16-200I УХЛ, Т1	150 кВ, строительная высота 1600 мм
ИОСК 20-35-560-1	С 20-200 I УХЛ, Т1	ИОСК 6-150-1600-1	ИОС 110-400+ИОС 35-1000
ИОСК 20-35-560-2	С 20-200 I УХЛ, Т1	ИОСК 6-150-1600-2	ИОС 110-400+ИОС 35-1000
110 кВ, строительная высота 1020 мм		ИОСК 6-150-1600-3	ИОС 110-400+ИОС 35-1000
ИОСК 4-110-1020-1	ИОС 110-300 УХЛ, Т1	ИОСК 8-150-1600-1	-
ИОСК 4-110-1020-2	С 4-450 I УХЛ, Т1; C 4-450 II УХЛ, Т1	ИОСК 8-150-1600-2	-
ИОСК 6-110-1020-1	С 4-450 I УХЛ, Т1; C 6-450 I УХЛ, Т1	ИОСК 8-150-1600-3	-
ИОСК 6-110-1020-2	С 4-450 II УХЛ, Т1; C 6-450 I УХЛ, Т1;	ИОСК 10-150-1600-1	ИОС 110-600+ИОС 35-1000
ИОСК 6-110-1020-2	C 6-450 II УХЛ, Т1	ИОСК 10-150-1600-2	ИОС 110-600+ИОС 35-1000
ИОСК 8-110-1020-1	С 8-450 I УХЛ, Т1	ИОСК 10-150-1600-3	ИОС 110-600+ИОС 35-1000
ИОСК 8-110-1020-2	С 8-450 I УХЛ, Т1; C 8-450 II УХЛ, Т1	ИОСК 12,5-150-1600-1	КО 110/1250+ИОС 35-1000;
ИОСК 10-110-1020-1	С 10-450I УХЛ, Т1		ИОС 110-1250+ИОС 35-1000
ИОСК 10-110-1020-2	-	ИОСК 12,5-150-1600-2	КО 110/1250+ИОС 35-1000;
ИОСК 12,5-110-1020-1	-	ИОСК 12,5-150-1600-2	ИОС 110-1250+ИОС 35-1000
ИОСК 12,5-110-1020-2	С 11-450 I УХЛ, Т1; C 11-450 II УХЛ, Т1	ИОСК 12,5-150-1600-3	КО 110/1250+ИОС 35-1000;
ИОСК 12,5-110-1020-2	С 12,5-450 I УХЛ, Т1; C 12,5-450 II УХЛ, Т1	ИОСК 12,5-150-1600-3	ИОС 110-1250+ИОС 35-1000
*110 кВ, строительная высота 1050 мм*
ИОСК 4-110-1050-1	ОНС 110/300		На основе опорных изоляторов, приведенных в таблице, возможно изготовление опор шинных полимер- ных типа ШОП. Шинодержатель уста- навливается на верхнем фланце изо- лятора. Тип изолятора и шинодержа- теля согласовывается с заказчиком. Опоры шинные полимерные типа ШОП предназначены для изоляции и креп- ления токоведущих частей в электри- ческих аппаратах и открытых распре- делительных устройствах электричес- ких станций и подстанций переменного тока при температуре окружающего воздуха от минус 60 до плюс 50оС.
ИОСК 4-110-1050-2	ИОС 110-400 УХЛ, Т1
ИОСК 6-110-1050-1	-
ИОСК 6-110-1050-2	C4-480-I; C4-480-II; C6-480-I; C6-480-II
ИОСК 8-110-1050-1	-
ИОСК 8-110-1050-2	-
ИОСК 10-110-1050-1	ОНС 110/300; УСТ 110
ИОСК 10-110-1050-2	ОНС 110/300; УСТ 110
ИОСК 12,5-110-1050-1	ОНС 110/1000
ИОСК 12,5-110-1050-2	ОНС 110/1000
