Главная  / Линейная арматура для воздушных ЛЭП / Арматура контактная / Зажим А4А-185Г-1

Зажим А4А-185Г-1


Зажим аппаратный прессуемый А4А-185Г-1 предназначен для присоединения алюминиевых и сталеалюминиевых проводов к выводам аппаратов, для присоединения спусков к ответвительным зажимам в открытых распределительных устройствах, а также соединения между собой проводов в петлях распределительных устройств. При ошиновке открытых распределительных устройств необходимо иметь минимальное количество бол­товых контактов, которые требуют периодического контроля и подтягивания болтовОсобое внимание следует уделять вопросу обеспечения надежности контактов при переходе от алюмини­евых проводов к медным выводам аппаратовВ этих случаях алюминиевые лапки зажимов имеют медное покрытие. Такое соединение позволяет избе­жать нарушения контакта вследствие электролитической коррозии, особенно при попадании влаги. Непосред­ственное болтовое соединение алюминиевых зажимов с медными выводами аппаратов недопустимо
Зажим аппаратный А4А-185Г-1 - для алюминиевых и сталеалюминиевых проводовЗажимы аппаратные прессуемые имеют лучшие эксплуатационные характеристики ввиду того, что не тре­буют периодического подтягивания болтов
Зажим аппаратный прессуемый А4А-185Г-1 обозначаются следующим образом:

  • А - зажим аппаратный;
  • 4 - количество отверстий в контактной лапке;
  • А - для алюминиевых (сталеалюминиевых) проводов;
  • 185- сечение провода мм², для которого предназначен зажим;
  • Г - гальваническое покрытие контактов;
  • 1 - порядковый номер модели зажима.

Зажим аппаратный прессуемый А4А-185Г-1

Алюминиевые аппаратные зажимы, присоединяемые к медным выводам аппаратов, имеют медную контактную пластину, приваренную к корпусу методом холодной сварки или алюминиевую лапку, плакированную медью. Могут также применяться зажимы, лапки которых покрыты слоем меди, нанесенным гальваническим способом.

Марка
зажима
Провод по ГОСТ 839-80

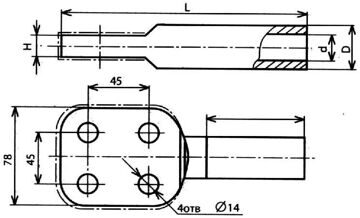

 Размеры, мм
Матрица
опрессовочная
Масса,
кг
А
АС
D
d
 L
А4А-185Г-1
240
185/24; 185/29; 185/43;
205/27; 95/141
32
20,5
191
10,4
МШ-26,0
0,39

Материал - алюминиевый сплав.
