Зажим 4А6АП-640-1


Зажим аппаратный прессуемый 4А6АП-640-1 предназначен для присоединения четырех алюминиевых полых проводов к выводам аппаратов, при ошиновке открытых распределительных устройствОсобое внимание следует уделять вопросу обеспечения надежности контактов при переходе от алюмини­евых проводов к медным выводам аппаратовВ этих случаях алюминиевые лапки зажимов имеют медное покрытие. Такое соединение позволяет избе­жать нарушения контакта вследствие электролитической коррозии, особенно при попадании влаги. Непосред­ственное болтовое соединение алюминиевых зажимов с медными выводами аппаратов недопустимо
Зажим аппаратный 4А6АП-640-1 - для
алюминиевых полых проводов
Зажим аппаратный прессуемый 4А6АП-640-1 обозначается следующим образом:

  • 4 - число проводов, присоединяемых к аппарату;
  • А - зажим аппаратный;
  • 6 - количество отверстий в контактной лапке;
  • А - для алюминиевых проводов;
  • П - полый провод;
  • 640- сечение провода мм², для которого предназначен зажим;
  • 1 - порядковый номер модели зажима.

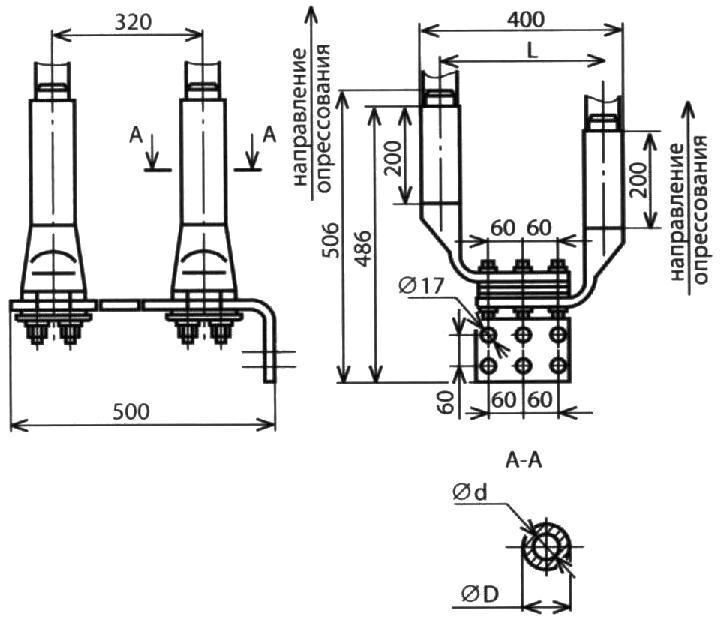

Зажим аппаратный прессуемый 4А6АП-640-1


Марка
зажима
Марка провода
  по ГОСТ 839-80
Размеры, мм
Матрица
  опрессовочная
  Масса,
кг
d
D
В
L
4А6АП-640-1
ПА640
60
80
-
320
МШ-70, S=70
31,62

Зажим аппаратный 4А6АП-640-1 для присоединения четырех проводов к выводам аппаратов состоит из корпусов, выполненных из трубы для запрессовки провода и имеющих контактные лапки. Соединение контактных лапок с  выводом аппарата обеспечивается шестью болтами. Зажим аппаратный 4А6АП-640-1 для четырех проводов изготавливается из специальных алюминиевых профилей типа ТАС или алюминиевых труб.

Материал - алюминиевый сплав.
