Зажим 3А2АП-500-3


Зажим аппаратный прессуемый 3А2АП-500-3 (с двумя отверстиями в контактной лапке) предназначен для присоединения трех алюминиевых полых проводов к выводам аппаратов, при ошиновке открытых распределительных устройствОсобое внимание следует уделять вопросу обеспечения надежности контактов при переходе от алюмини­евых проводов к медным выводам аппаратовВ этих случаях алюминиевые лапки зажимов имеют медное покрытие. Такое соединение позволяет избе­жать нарушения контакта вследствие электролитической коррозии, особенно при попадании влаги. Непосред­ственное болтовое соединение алюминиевых зажимов с медными выводами аппаратов недопустимо
Зажим аппаратный 3А2АП-500-3 - для
алюминиевых полых проводов
Зажим аппаратный прессуемый 3А2АП-500-3 обозначается следующим образом:

  • 3 - число проводов, присоединяемых к аппарату;
  • А - зажим аппаратный;
  • 2 - количество отверстий в контактной лапке;
  • А - для алюминиевых (сталеалюминиевых) проводов;
  • П - полый провод;
  • 500- сечение провода мм², для которого предназначен зажим;
  • 3 - порядковый номер модели зажима.
Существует два исполнения зажимов:
- 1-е исполнение - подводимые к аппарату провода расположены перпендикулярно плоскости контактных лапок;
- 2-е исполнение - оси проводов параллельны плоскости контактных лапок.
Алюминиевые аппаратные зажимы, присоединяемые к медным выводам аппаратов, имеют медную контактную пластину, приваренную к корпусу методом холодной сварки или алюминиевую лапку, плакированную медью. Могут также применяться зажимы, лапки которых покрыты слоем меди, нанесенным гальваническим способом.

Зажим прессуемый монтируется на проводах опрессованием с помощью гидравлических прессов МИ-2А, МИ-1Б, П-100М или УП-320.
Зажим аппаратный прессуемый 3А2АП-500-3


Марка
зажима
Марка провода
  по ГОСТ 839-80
Размеры, мм
Матрица
  опрессовочная
  Масса,
кг
d
D
В
L
L1
  ЗА2АП-500-3
ПА500
   47
  65
  58
  400
  400
А-59
10,90

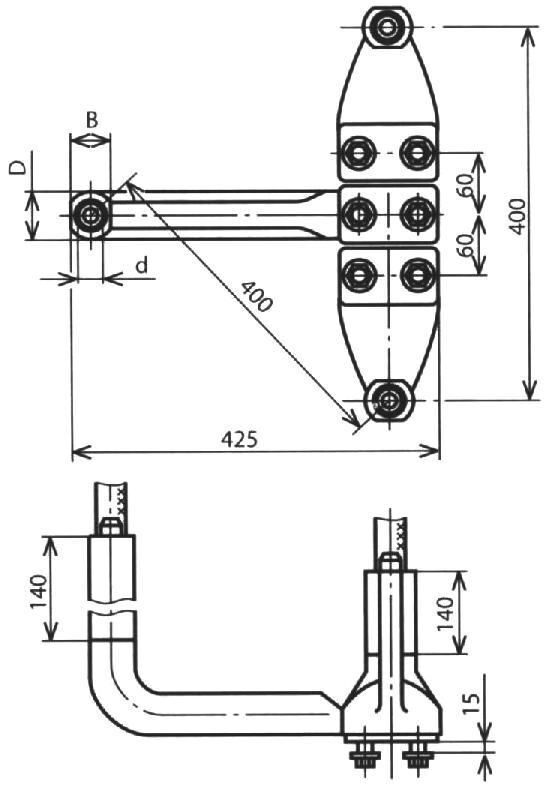

Зажим аппаратный 3А2АП-500-3 для присоединения трех проводов к выводам аппаратов состоит из корпусов, выполненных из трубы для запрессовки провода и имеющих контактные лапки. Соединение контактных лапок с  выводом аппарата обеспечивается шестью болтами. Зажим аппаратный 3А2АП-500-3 для трех проводов изготавливается из специальных алюминиевых профилей типа ТАС или алюминиевых труб.

Материал - алюминиевый сплав.
