Главная  / Линейная арматура для воздушных ЛЭП / Арматура контактная / Зажим 2А4АП-500-1

Зажим 2А4АП-500-1



Зажим аппаратный прессуемый 2А4АП-500-1 (с четырьмя отверстиями в контактной лапке) предназначен для присоединения двух алюминиевых полых проводов к выводам аппаратов, при ошиновке открытых распределительных устройствОсобое внимание следует уделять вопросу обеспечения надежности контактов при переходе от алюмини­евых проводов к медным выводам аппаратовВ этих случаях алюминиевые лапки зажимов имеют медное покрытие. Такое соединение позволяет избе­жать нарушения контакта вследствие электролитической коррозии, особенно при попадании влаги. Непосред­ственное болтовое соединение алюминиевых зажимов с медными выводами аппаратов недопустимо
Зажим аппаратный 2А4АП-500-1 - для
алюминиевых (сталеалюминиевых) проводов
Зажим аппаратный прессуемый 2А4АП-500-1 обозначается следующим образом:

  • 2 - число проводов, присоединяемых к аппарату;
  • А - зажим аппаратный;
  • 4 - количество отверстий в контактной лапке;
  • А - для алюминиевых проводов;
  • П - полый провод;
  • 500- сечение провода мм², для которого предназначен зажим;
  • 1 - порядковый номер модели зажима.
Алюминиевые аппаратные зажимы, присоединяемые к медным выводам аппаратов, имеют медную контактную пластину, приваренную к корпусу методом холодной сварки или алюминиевую лапку, плакированную медью. Могут также применяться зажимы, лапки которых покрыты слоем меди, нанесенным гальваническим способом.
Зажим прессуемый монтируется на проводах опрессованием с помощью гидравлических прессов МИ-2А, МИ-1Б, П-100М или УП-320.

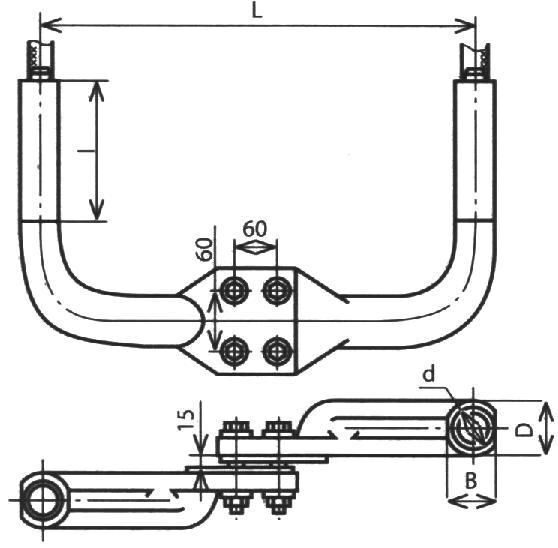

Зажим аппаратный прессуемый 2А4АП-500-1


Марка зажима
Марка провода
   по ГОСТ 839-80
Размеры, мм
Матрица
  опрессовочная
   Масса,
кг
d
D
В
I
L
 2А4АП-500-1
ПА500
47
65
58
140
394
А-59
8,454

Зажим аппаратный 2А4АП-500-1 для присоединения двух проводов к выводам аппаратов состоит из корпусов, выполненных из трубы для запрессовки провода и имеющих контактные лапки. Соединение контактных лапок с  выводом аппарата обеспечивается четырьмя болтами. Зажим аппаратный 2А4АП-500-1 для двух проводов изготавливается из специальных алюминиевых профилей типа ТАС или алюминиевых труб.

Материал - алюминиевый сплав.
