Главная  / Линейная арматура для воздушных ЛЭП / Арматура контактная / Зажим 2А4А-300-4

Зажим 2А4А-300-4


Зажим аппаратный прессуемый 2А4А-300-4 (с четырьмя отверстиями в контактной лапке) предназначен для присоединения двух алюминиевых (сталеалюминиевых) проводов к выводам аппаратов, при ошиновке открытых распределительных устройствОсобое внимание следует уделять вопросу обеспечения надежности контактов при переходе от алюмини­евых проводов к медным выводам аппаратовВ этих случаях алюминиевые лапки зажимов имеют медное покрытие. Такое соединение позволяет избе­жать нарушения контакта вследствие электролитической коррозии, особенно при попадании влаги. Непосред­ственное болтовое соединение алюминиевых зажимов с медными выводами аппаратов недопустимо
Зажим аппаратный 2А4А-300-4 - для
алюминиевых (сталеалюминиевых) проводов
Зажим аппаратный прессуемый 2А4А-300-4 обозначается следующим образом:

  • 2 - число проводов, присоединяемых к аппарату;
  • А - зажим аппаратный;
  • 4 - количество отверстий в контактной лапке;
  • А - для алюминиевых (сталеалюминиевых) проводов;
  • 300- сечение провода мм², для которого предназначен зажим;
  • 4 - порядковый номер модели зажима.
Существует два исполнения зажимов:
- 1-е исполнение - подводимые к аппарату провода расположены перпендикулярно плоскости контактных лапок;
- 2-е исполнение - оси проводов параллельны плоскости контактных лапок.
Алюминиевые аппаратные зажимы, присоединяемые к медным выводам аппаратов, имеют медную контактную пластину, приваренную к корпусу методом холодной сварки или алюминиевую лапку, плакированную медью. Могут также применяться зажимы, лапки которых покрыты слоем меди, нанесенным гальваническим способом.

Зажим прессуемый монтируется на проводах опрессованием с помощью гидравлических прессов МИ-2А, МИ-1Б, П-100М или УП-320.

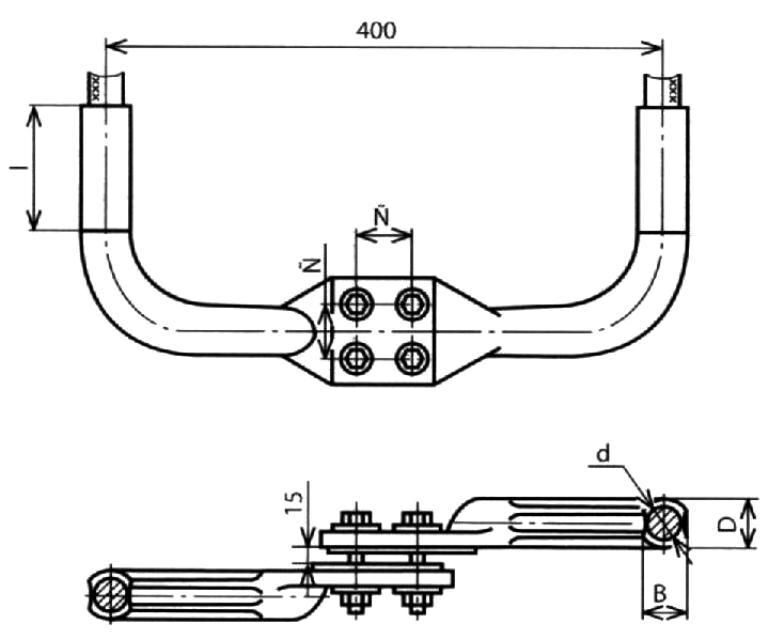

Зажим аппаратный прессуемый 2А4А-300-4


Марка зажима
Марка провода по
ГОСТ 839-80
Размеры, мм
Матрица опрессовочная
Масса, кг
А
АС
d
D
B
I
2А4А-300-4
350
400
300/39; 300/48; 300/66;
300/67; 330/30; 330/43
27
47
39,5
100
А-40,5
3,13

Зажим аппаратный 2А4А-300-4 для присоединения двух проводов к выводам аппаратов состоит из корпусов, выполненных из трубы для запрессовки провода и имеющих контактные лапки. Соединение контактных лапок с  выводом аппарата обеспечивается четырьмя болтами. Зажим аппаратный 2А4А-300-4 двух проводов изготавливается из специальных алюминиевых профилей типа ТАС или алюминиевых труб.

Материал - алюминиевый сплав.
