Заземлитель диодный ЗД-2 УХЛ1

ЗАЗЕМЛИТЕЛЬ ДИОДНЫЙ ЗД-2

Предназначен для защиты фундаментов и опор контактной сети от протекания по ним блуждающих токов, для пропуска тока в рельсовую цепь при пробое изоляции контактной сети или ВЛ продольного электроснабжения, проходящей по опорам контактной сети.

Структура условного обозначения ЗД-2 УХЛ1:

ЗД — заземлитель диодный;

2 — модификация;

УХЛ1 — климатическое исполнение УХЛ и категория размещения 1 по ГОСТ 15150-69.

Вес - 4,5 кг.

Особенности конструкции

Диодный заземлитель устанавливается на изолирующей планке (ПГ-4С). Изолирующая планка на железобетонной опоре крепится с помощью хомута (рисунок).

Рисунок. Общийвиджелезобетоннойопоры:

1 - изолирующие планки;

2 - трос группового заземления;

3 - плашечные зажимы;

4 -диодный заземлитель;

5 - хомут

Условияэксплуатации

Температура окружающего воздуха от минус 60 до 40 °С.

Тип атмосферы II.

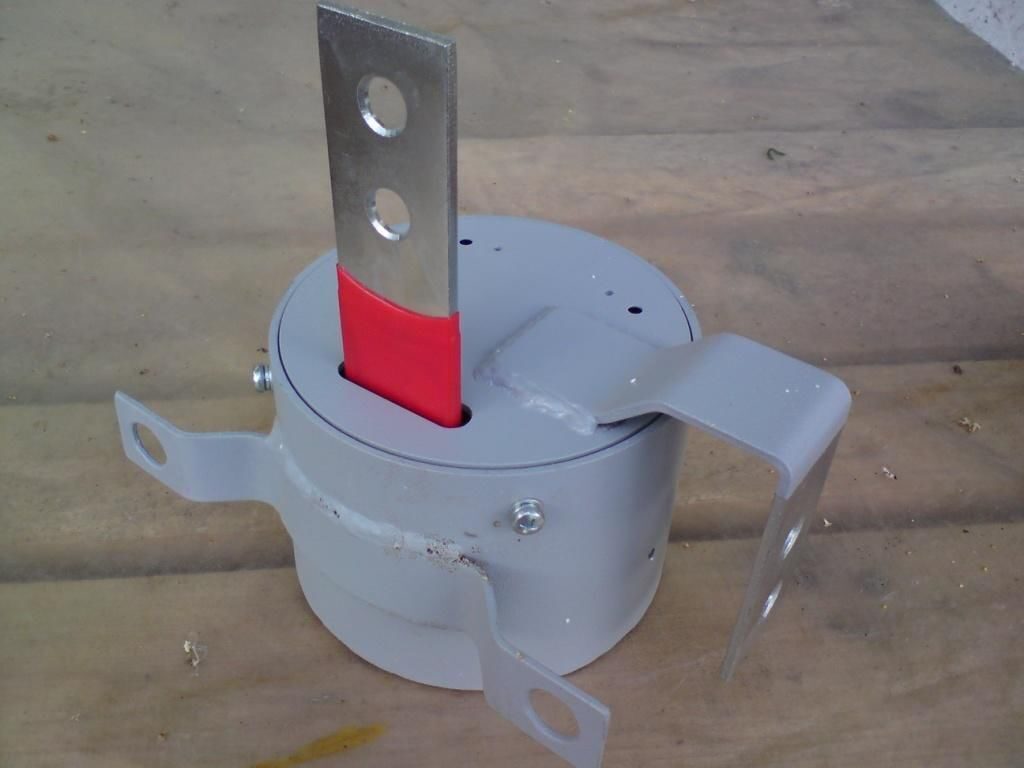

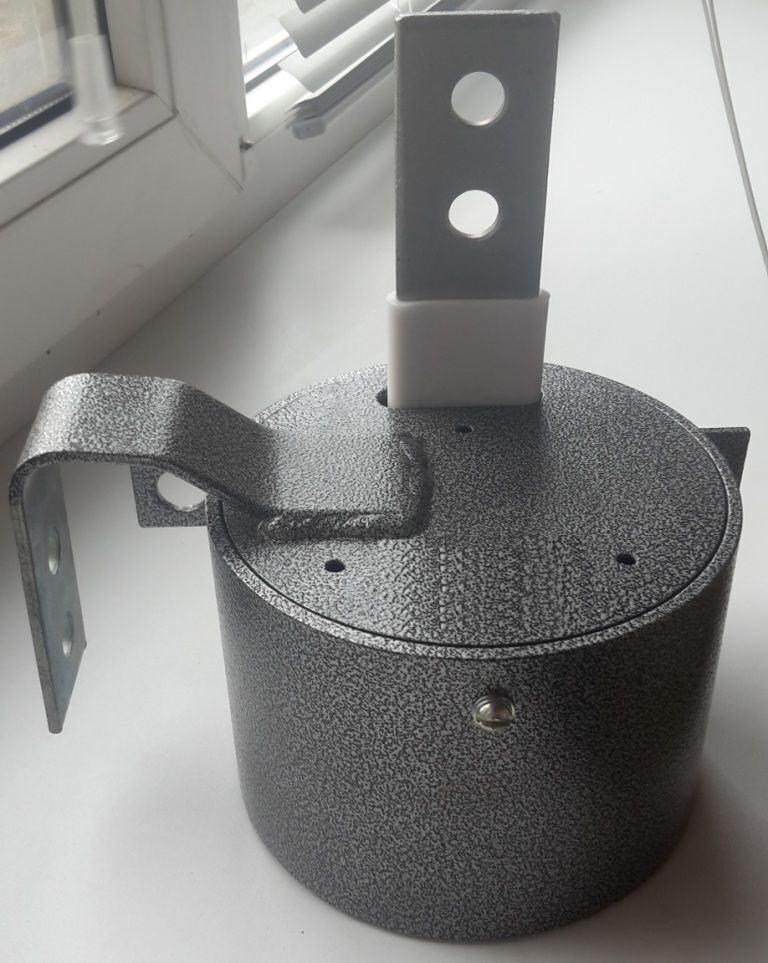

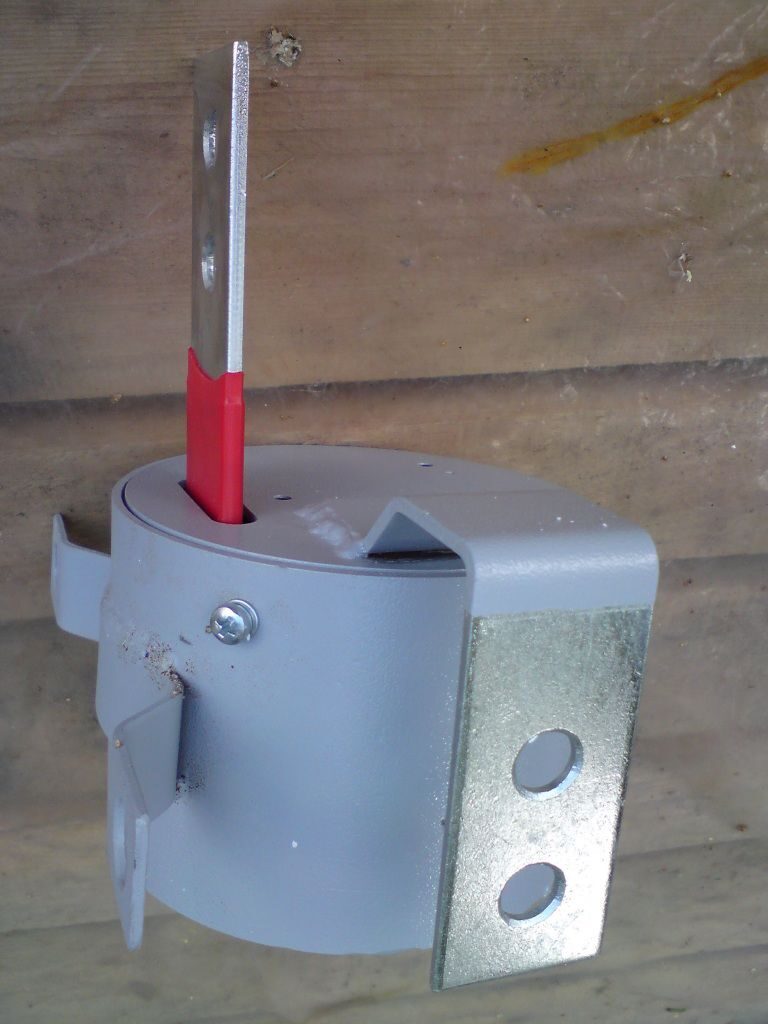

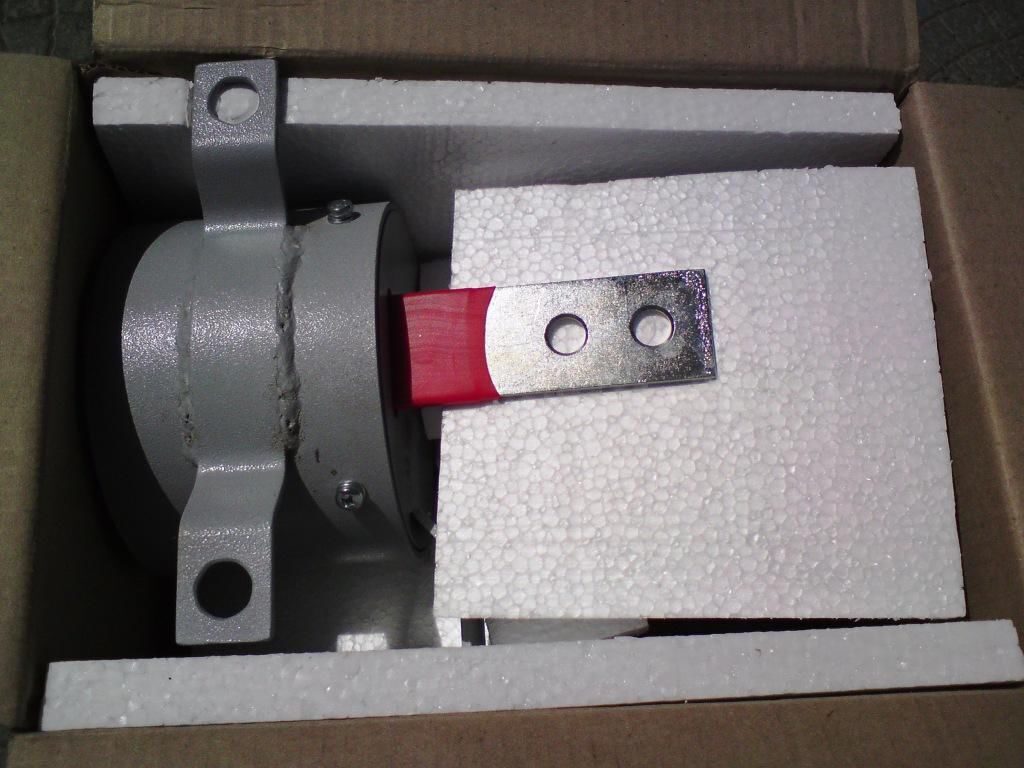

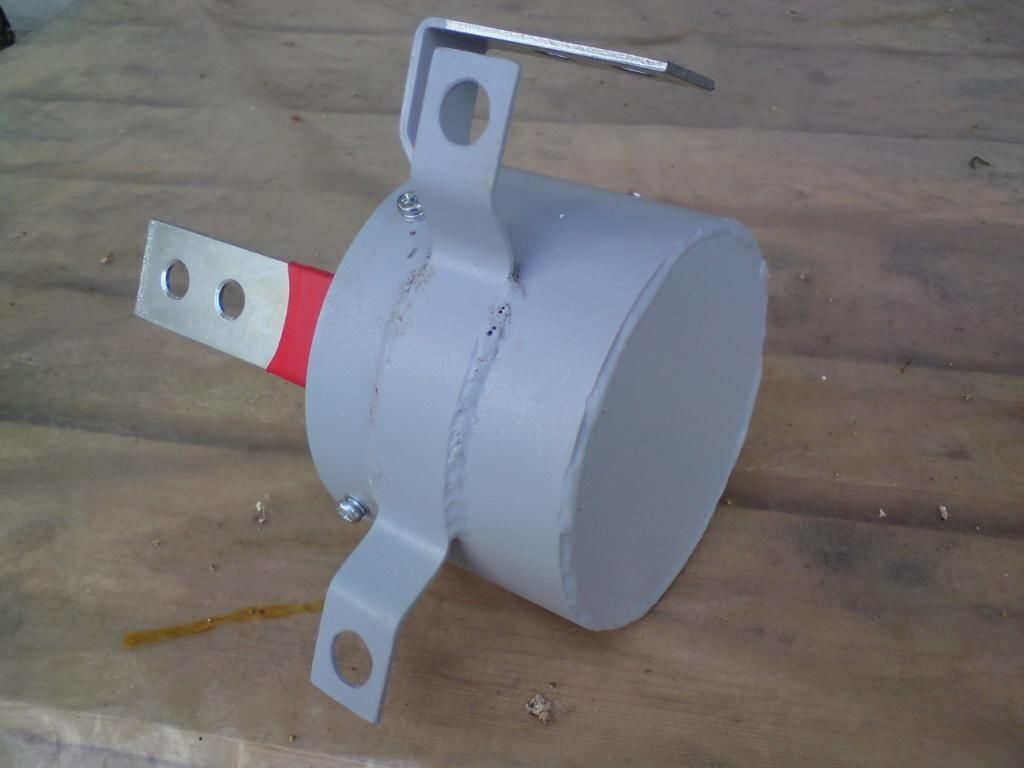

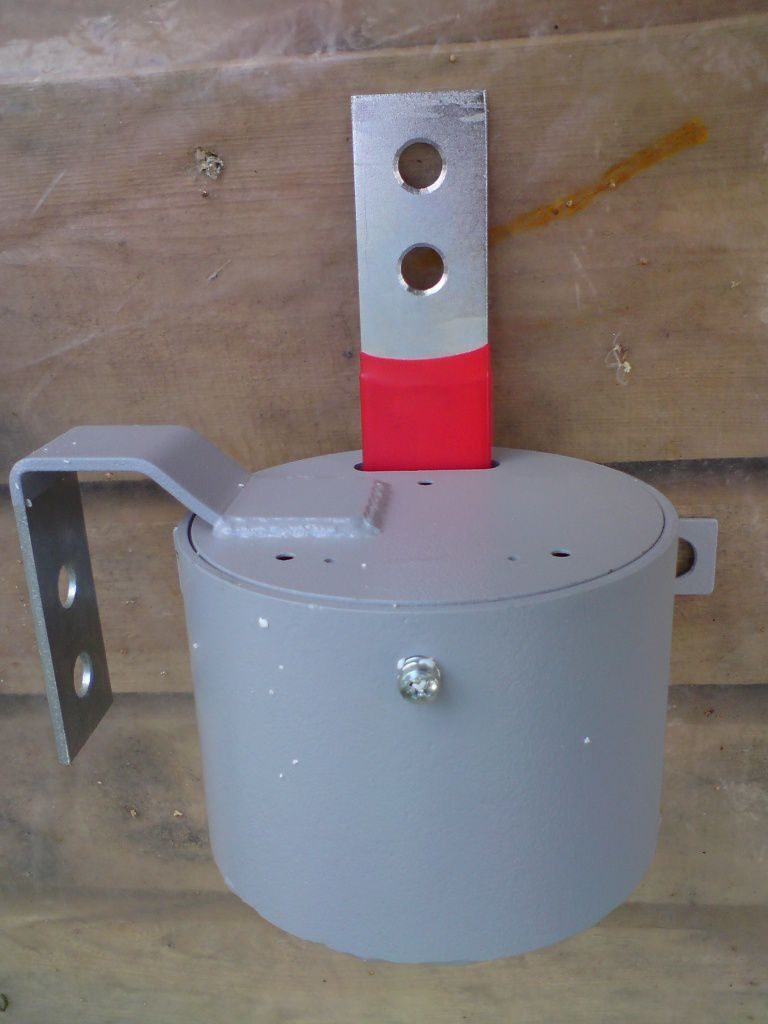

Фото:
