Таблица номенклатуры изоляторов, габаритные чертежи изоляторов



В состав плиты проходной входят следующие типы изоляторов:

Тип изолятора

Iном., А

Минимальная разрушающая сила (Fраз) на изгиб, кН Масса,
кг
не более
Рисунок
ИПУ-10/630-7,5 УХЛ1

630 7,5 8,0 630

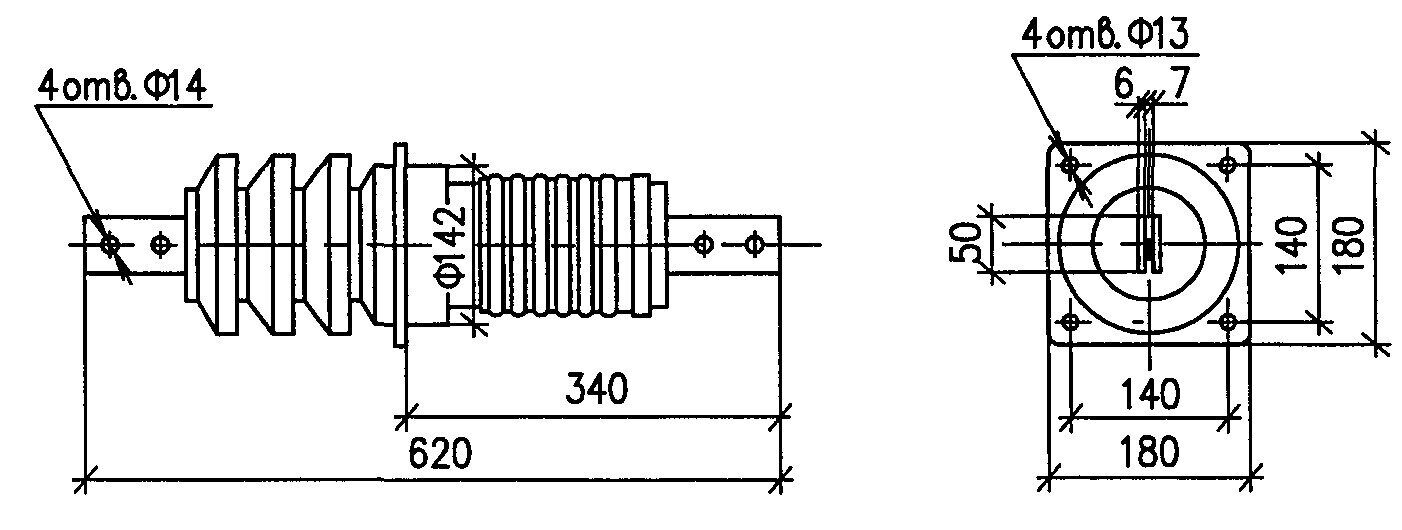

ИПУ-10/1000-7,5 УХЛ1

1000 7,5 10,0 1000

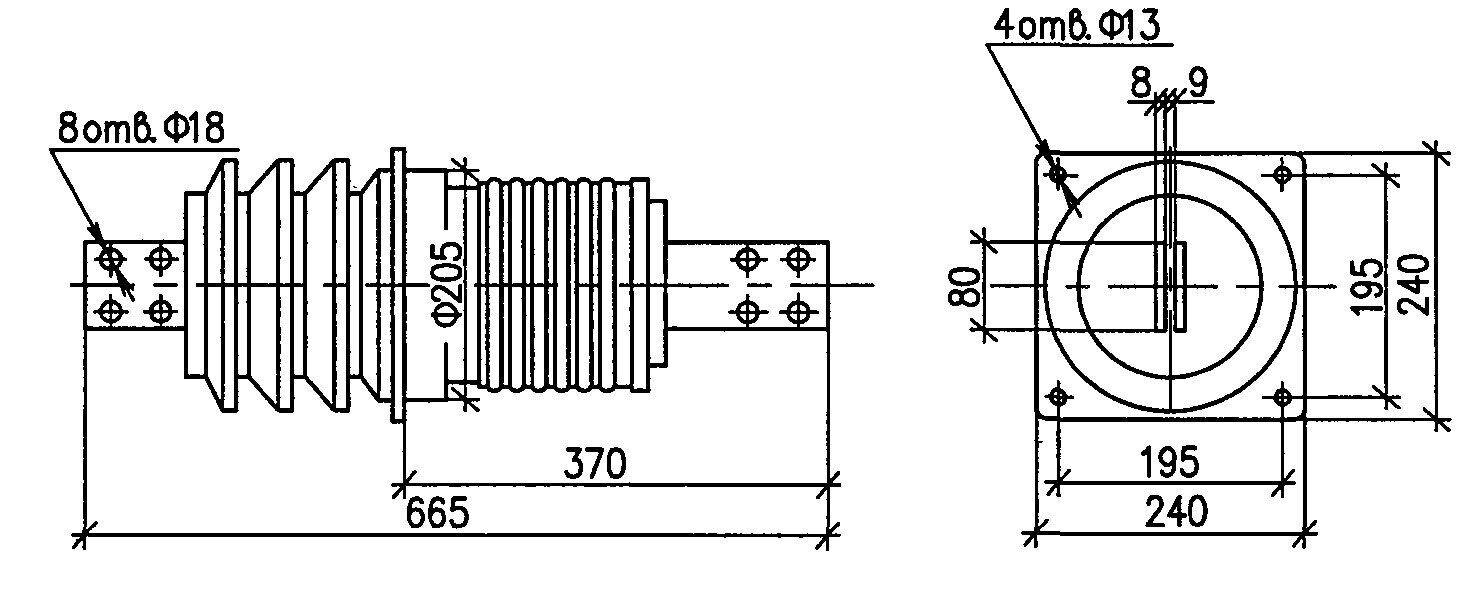

ИПУ-10/1600-12,5 УХЛ1

1600 12,5 17,0 1600

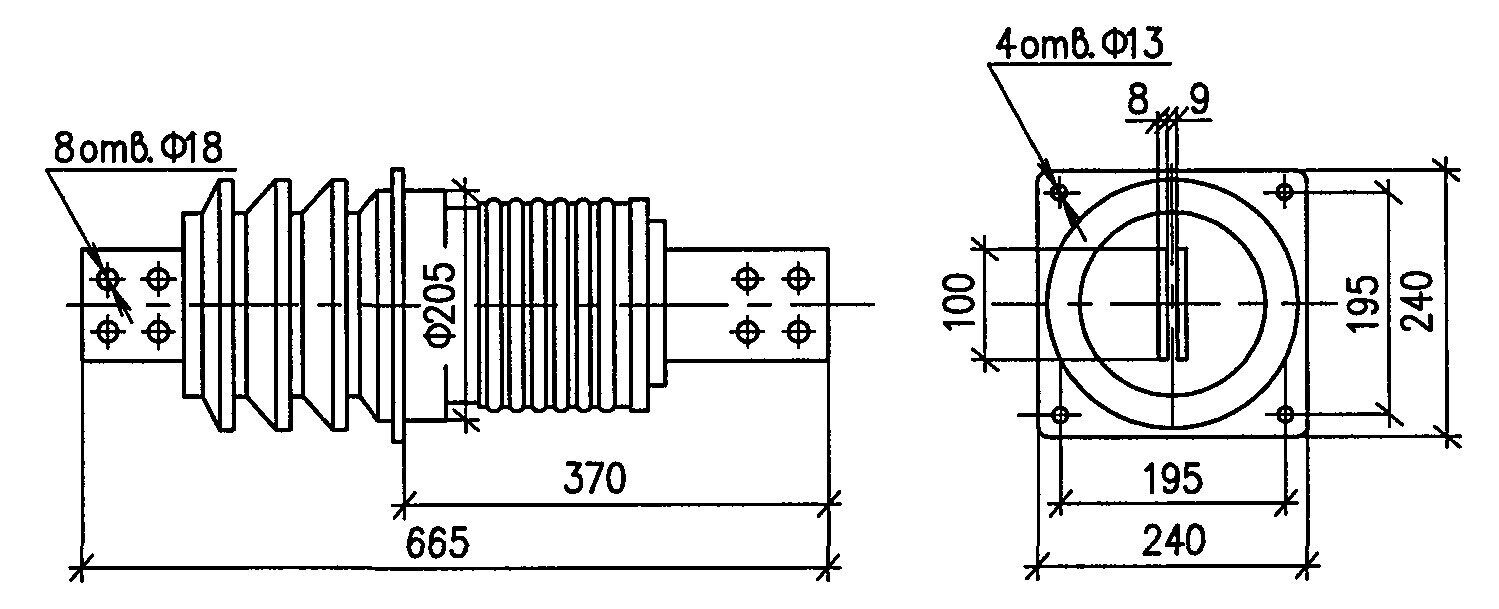

ИПУ-10/2000-12,5 УХЛ1

2000 12,5 18,0 2000

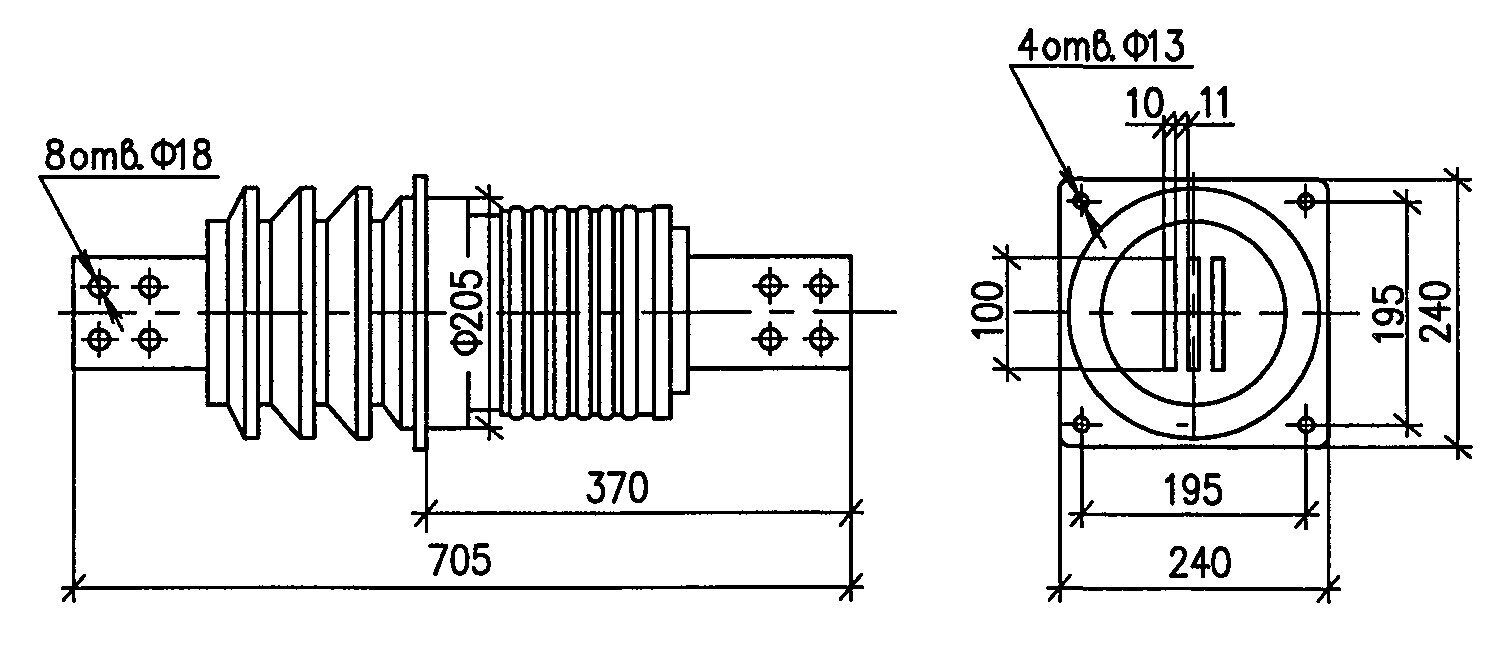

ИПУ-10/3150-12,5 УХЛ1

3150 12,5 20,0 3150


Таблица количественной потребности изоляторов на различные типы исполнения плиты проходной ПП.

Наименование и техническая характеристика изолятора Ед. изм. Количество изоляторов на плиту
ПП1 ПП2 ПП3 ПП4 ПП5 ПП6
Исполн. 1 Исполн. 2 Исполн. 1 Исполн. 2 Исполн. 3 Исполн. 1 Исполн. 2 Исполн. 1 Исполн. 2 Исполн. 1 Исполн. 2 Исполн. 3 Исполн. 1 Исполн. 2 Исполн. 3
ИПУ-10/630-7,5 УХЛ1 шт. 1         3   3
ИПУ-10/1000-7,5 УХЛ1 шт.   1         3   3
ИПУ-10/1600-12,5 УХЛ1 шт.     1             3     3
ИПУ-10/2000-12,5 УХЛ1 шт.       1             3     3
ИПУ-10/3150-12,5 УХЛ1 шт.         1             3     3
