Главная  / Оборудование для железной дороги / Светильники наружного освещения КТУ

Светильники наружного освещения КТУ


Светильник:
КТУ 01-2000-2-У1
Светильники КТУ 01-1000-2-У1 сняты с производства

ТУ У 31.5-01056729-029-2004


Предназначены для освещения территории железнодорожных станций, промышленных предприятий и учреждений.

Конструкция светильников разработана с учетом современных технических требований к долговечности и безопасности изделия в соответствии с ГОСТ 17677, ГОСТ 23511, что обеспечивает высокую надежность, простоту установки, подключения, эксплуатации изделия, высокую эффективность использования светового потока лампы.

Корпус светильника покрыт термостойкой кремнийорганической эмалью КО 811, что обеспечивает наилучшую защиту от коррозии. Для обеспечения герметичности корпуса светильника использовано крепление защитного термостойкого стекла лампового отсека с применением эластичных термостойких уплотнений из кремнийорганической резины и термостойких герметиков. Для уменьшения отрицательного воздействия возможных колебаний и обеспечения постоянного контакта между электродами лампы и токоподводящими контактами установлены пружинные контактодержатели.

Светильники серии КТУ имеют самые высокие экономические показатели по использованию электроэнергии (соотношение световой поток / потребляемая мощность) при высоком качестве освещения, обеспечивающем мощный белый заливающий свет.

Основные параметры и размеры светильника

Наименование
Единица
измерения
Норма
КТУ-01-1000-1-У1
КТУ-01-2000-2-У1
1
2
3
4
Потребляемый ток
-
переменный
Номинальное напряжение
В
380±10%
Частота тока
Гц
50
Потребляемая мощность
Вт
1000
2000
Габаритные размеры светильника, не более
длина
мм
560
600
ширина
мм
350
360
высота
мм
520
520
Масса светильника, не более
кг
20
20
Габаритные размеры балластного устройства, не более
длина
мм
350
350
ширина
мм
270
270
высота
мм
175
175
Масса балластного устройства, не более
кг
16
28
Степень защиты по ГОСТ 14254
-
IP 53
Коэффициент полезного действия
%
73
Световой поток лампы
лм
80000
200000
Средний срок службы лампы
час
6000
6000
Возможность установки балластного устройства на расстоянии до 30 м. от стветильника


Таблица освещенности светильника КТУ 01-2000-2-У1

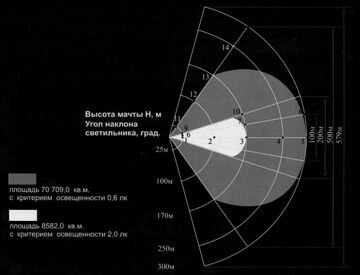

Зона освещаемой
поверхности светильника
КТУ 01-2000-2-У1
Установочное
положение
светильника
Освещенность по точкам на диаграмме, лк
Высота
мачты
Н, м
Угол
наклона,
град
1
2
3
4
5
6
7
8
9
10
11
12
13
14
30
80
19,80
5,75
2,10
1,00
0,70
19,20
2,03
0,67
18,50
1,96
0,60
0,60
0,60
0,30
20
83
20,00
5,82
2,17
1,01
0,71
19,70
2,05
0,69
19,50
2,03
0,61
0,61
0,61
0,32
15
84,6
20,20
6,00
2,38
1,10
0,72
20,00
2,06
0,71
19,80
2,15
0,62
0,62
0,62
0,33

Таблица освещенности светильника КТУ 01-1000-1-У1
Установочное
положение
светильника
Освещенность по точкам на диаграмме, лк
Высота
мачты
Н,м
Угол
наклона,
град
1
2
3
4
5
6
7
8
9
10
11
12
13
14
30
80
7,92
2,30
0,84
0,40
0,28
7,68
0,81
0,26
7,40
0,78
0,24
0,24
0,24
0,12
20
83
8,00
2,33
0,87
0,40
0,03
7,88
0,82
0,27
7,80
0,81
0,25
0,25
0,25
0,13
15
84,5
8,00
2,40
0,85
0,44
0,29
8,00
0,82
0,28
7,92
0,86
0,25
0,25
0,25
0,13

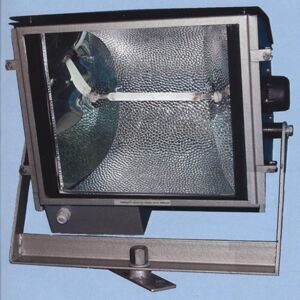

Светильник
КТУ 04-2000-1-У1

ТУ У 31.5-36407715-001-2010

Светильник предназначен для освещения больших открытых пространств, площадей, строительных площадок, промышленных предприятий, карьеров, аэродромов, стадионов, объектов транспортной инфраструктуры (порты, сортировочные станции, ж/д узлы, терминалы).



Наименование
Единица
измерения
Норма

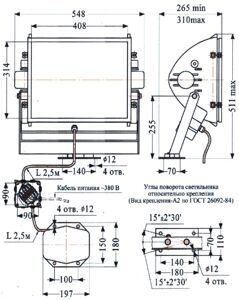

 Установочные размеры
светильника
и балластного устройства
КТУ-04-2000-1-У1
1
2
3
4
Защита человека от поражения
электрическим током
-
класс 1 по
ГОСТ 12.2.007.0
Номинальное напряжение
В
380±10%
Частота тока
Гц
50
Потребляемая мощность
Вт
2000
Габаритные размеры светильника, не более
длина
мм
570
ширина
мм
340
высота
мм
520
Масса светильника, не более
кг
14
cos φ, не ниже
-
0,85

Габаритные размеры балластного устройства, не более
длина
мм
200
ширина
мм
180
высота
мм
220
Масса балластного устройства, не более
кг
21
Степень защиты по ГОСТ 14254
-
IP 64
Коэффициент полезного действия
%
92,5
Световой поток лампы
лм
200000
Средний срок службы лампы
час
6000
Высота установки лампы, рекомендуемая
м
12-30
Установка балластного устройства на расстоянии до 3 м. от светильника

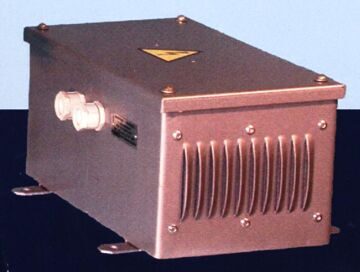

Корпус балластного устройства окрашен порошковой полиэфирной краской, имеющей повышенную стойкость к атмосферным воздействиям, и залит специальным компаундом.
Экономичная мощная газоразрядная лампа высокой интенсивности 5PL 2000/L/H/654/spec.

Конструкция светильника и преимущества изделия

Корпус светильника изготовлен из алюминия, что позволило снизить вес и увеличить коррозионную стойкость изделия. Применение в качестве отражателя анодированного алюминия высокой чистоты (AMATOL) позволило существенно повысить эффективность использования светового потока лампы. Конструкция светильника разработана с учетом современных технических требовании к долговечности и безопасности изделия. Светильник и балластное устройство комплектуются проводами для подключения длинной по 2,5 м. что существенно упрощает и облегчает установку и подключение светильника. В настоящее время, применяемая газоразрядная лампа высокой интенсивности, имеет лучшее сочетание цена - качество по сравнению с аналогами. Использование подпружиненных контактов ламподержателя обеспечивает надежный контакт подачи электроэнергии к лампе в течении всего срока службы светильника. Применяемый в качестве уплотнителей профиль из кремнийорганпческой резины обеспечивает надежную герметизацию узлов светильника в течении всего срока службы. Конструкция светильника и использование крепежных винтов из нержавеющей стали позволяют без труда производить замену вышедших из строя ламп. Электрохимически полированный и анодированный отражатель изготовлен из алюминия высокой чистоты с высоким коэффициентом зеркального отражения и сохраняет свои светотехнические характеристики в течение всего срока эксплуатации. Алюминиевый корпус светильника с ребрами способствует хорошему отводу тепла. Светильник окрашен порошковой полиэфирной краской, предохраняющей его от коррозии и негативного воздействия окружающей среды, ультрафиолетового излучения и устойчив к солевому туману. Соединение скобы с корпусом при помощи крепежных винтов п стопорных гаек позволяет изменить угол наклона светильника. Изменение угла поворота в горизонтальной плоскости с помощью поворотного кронштейна.Термостойкое защитное стекло в случае повреждения образует мелкие осколки, исключающие возможность получения травм.

Подключение коробки разветвительной с колодкой клеммной происходит согласно схемы подключения




Светотехнические характеристики

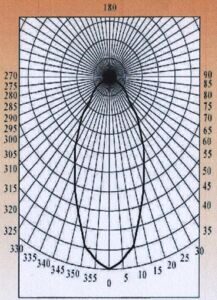

Кривая силы света светильника
в поперечной плоскости

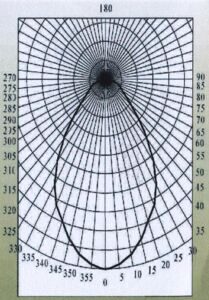

Кривая силы света светильника
в продольной плоскости

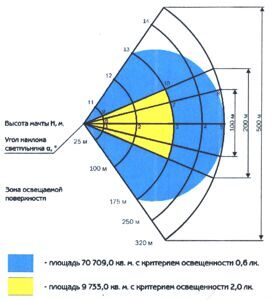

Зона освещаемой поверхности

Установочное положение светильника

Освещенность по точкам на диаграмме, лк.

Высота мачты,
Н, м

Угол наклона,
α, о

 1

2

4

5

6

7

8

9

10

11

12

13

14

30

80

21,0

6,20

2,20

1,20

0,72

20,2

2,05

0,70

18,7

1,99

0,62

0,62

0,62

0,33

20

83

 20,8

6,28

2,28

1,23

0,73

20,0

2,07

0,72

19,8

2,06

0,63

0,63

0,63

0,35

15
85

20,6

6,38

2,41

1,31

0,74

20,5

2,09

0,74

20,0

2,20

0,65

0,65

0,65

0,36
