Штыри стальные для изоляторов ЛЭП ГОСТ 18381-80

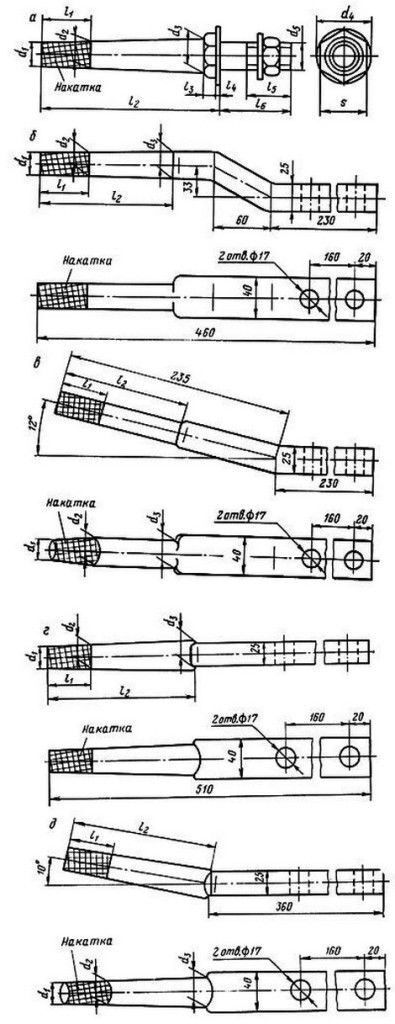

Стальные штыри типов:
Ш и ШУ (а); ШВ-22-1 (б); ШВ-22-2 (в); ШВ-22-3 (г); ШВ-22-4 (д)
 |
|
|
Обозначение
|
Механическая
разрушающая нагрузка,
кН
|
Применение штырей
|
|
для ЛЭП
на напряжение,
кВ
|
для изоляторов
|
|
Ш-11
|
1
|
0,4
|
ТФ-1201
|
|
Ш-14
|
2
|
0,4
|
ТФ-1601, НС-16
|
|
Ш-16
|
2
|
0,4
|
ТФ-2001, НС-18
|
|
Ш-20-1
|
2
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
|
Ш-20-2
|
2
|
20
|
ШФ 20-В
|
|
Ш 22
|
10
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
|
Ш-24
|
10
|
20
|
ШФ 20-В
|
|
ШУ-11
|
2
|
0,4
|
ТФ-1201
|
|
ШУ-14
|
4
|
0,4
|
ТФ-1601, НС-16
|
|
ШУ-16
|
4
|
0,4
|
ТФ-2001, НС-18
|
|
ШВ-22-1
|
2,5
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
|
ШВ-22-2
|
2,5
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
|
ШВ-22-3
|
3,5
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
|
ШВ-22-4
|
3,5
|
6-10
|
ШС 10-А, ШС 10-Г, ШФ 10-Г
|
Основные характеристики стальных штырей
|
Обозначение
|
Размеры, мм
|
Масса,
кг
|
|
d1
|
d2
|
d3
|
d4
|
d5
|
l1
|
l2
|
l3
|
l4
|
l5
|
l6
|
s
|
|
Ш-11-35
|
11
|
12,5
|
12,5
|
24
|
М12
|
30
|
80
|
8
|
3
|
25
|
35
|
17
|
0,14
|
|
Ш-11-120
|
11
|
12,5
|
12,5
|
36
|
М12
|
30
|
80
|
8
|
3
|
40
|
120
|
17
|
0,24
|
|
Ш-14-35
|
14
|
16,0
|
16
|
30
|
М16
|
35
|
100
|
8
|
3
|
25
|
35
|
22
|
0,27
|
|
Ш-14-120
|
14
|
16,0
|
16
|
48
|
М16
|
35
|
100
|
8
|
3
|
40
|
120
|
22
|
0,47
|
|
Ш-16-40
|
16
|
18,0
|
18
|
30
|
М16
|
35
|
120
|
10
|
3
|
30
|
40
|
24
|
0,36
|
|
Ш-16-125
|
16
|
18,0
|
18
|
48
|
М16
|
35
|
120
|
10
|
3
|
40
|
125
|
24
|
0,56
|
|
Ш-20-1-55
|
20
|
20,7
|
23
|
37
|
М20
|
45
|
175
|
10
|
4
|
40
|
55
|
27
|
0,74
|
|
Ш-20-1-100
|
20
|
20,7
|
23
|
37
|
М20
|
45
|
175
|
10
|
4
|
40
|
100
|
27
|
0,85
|
|
Ш-20-1-125
|
20
|
20,7
|
23
|
60
|
М20
|
45
|
175
|
10
|
4
|
40
|
125
|
27
|
1,05
|
|
Ш-20-1-160
|
20
|
20,7
|
23
|
60
|
М20
|
45
|
175
|
10
|
4
|
40
|
160
|
27
|
1,13
|
|
Ш-20-1-180
|
20
|
20,7
|
23
|
60
|
М20
|
45
|
175
|
10
|
4
|
40
|
180
|
27
|
1,18
|
|
Ш-20-2 55
|
20
|
20,7
|
24
|
37
|
М20
|
45
|
195
|
10
|
4
|
40
|
55
|
27
|
0,82
|
|
Ш-20-2-100
|
20
|
20,7
|
24
|
37
|
М20
|
45
|
195
|
10
|
4
|
40
|
100
|
27
|
0,93
|
|
Ш-20-2-125
|
20
|
20,7
|
24
|
60
|
М20
|
45
|
195
|
10
|
4
|
40
|
125
|
27
|
1,13
|
|
Ш-20-2-160
|
20
|
20,7
|
24
|
60
|
М20
|
45
|
195
|
10
|
4
|
40
|
160
|
27
|
1,22
|
|
Ш-20-2-180
|
20
|
20,7
|
24
|
60
|
М20
|
45
|
195
|
10
|
4
|
40
|
180
|
27
|
1,27
|
|
Ш-22-55
|
22
|
27,6
|
36
|
48
|
М22
|
76
|
175
|
12
|
4
|
40
|
55
|
41
|
1,27
|
|
Ш-22-80
|
22
|
27,6
|
36
|
48
|
М22
|
76
|
175
|
12
|
4
|
40
|
80
|
41
|
1,34
|
|
Ш-22-100
|
22
|
27,6
|
36
|
48
|
М22
|
76
|
175
|
12
|
4
|
40
|
100
|
41
|
1,40
|
|
Ш-22-125
|
22
|
27,6
|
36
|
65
|
М22
|
76
|
175
|
12
|
4
|
40
|
125
|
41
|
1,62
|
|
Ш-22-200
|
22
|
27,6
|
36
|
65
|
М22
|
76
|
175
|
12
|
4
|
40
|
200
|
41
|
1,84
|
|
Ш-24-55
|
24
|
29,2
|
38
|
48
|
М24
|
72
|
195
|
12
|
4
|
40
|
55
|
41
|
1,56
|
|
Ш-24-80
|
24
|
29,2
|
38
|
48
|
М24
|
72
|
195
|
12
|
4
|
40
|
80
|
41
|
1,65
|
|
Ш-24-100
|
24
|
29,2
|
38
|
48
|
М24
|
72
|
195
|
12
|
4
|
40
|
100
|
41
|
1,72
|
|
Ш-24-125
|
24
|
29,2
|
38
|
70
|
М24
|
72
|
195
|
12
|
4
|
40
|
125
|
41
|
2,00
|
|
Ш-24-200
|
24
|
29,2
|
38
|
70
|
М24
|
72
|
195
|
12
|
4
|
40
|
200
|
41
|
2,27
|
|
ШУ-11-35
|
11
|
12,5
|
15
|
24
|
М12
|
30
|
80
|
8
|
3
|
25
|
35
|
17
|
0,15
|
|
ШУ-11-120
|
11
|
12,5
|
15
|
36
|
М12
|
30
|
80
|
8
|
3
|
40
|
120
|
17
|
0,25
|
|
ШУ-16-40
|
16
|
18,0
|
22
|
30
|
М16
|
35
|
120
|
10
|
3
|
30
|
40
|
24
|
0,40
|
|
ШУ-16-125
|
16
|
18,0
|
22
|
48
|
М16
|
35
|
120
|
10
|
3
|
40
|
125
|
24
|
0,60
|
|
ШУ-14-35
|
14
|
16,0
|
20
|
30
|
М16
|
35
|
100
|
8
|
3
|
25
|
35
|
22
|
0,29
|
|
Ш-14-120
|
14
|
16,0
|
20
|
48
|
М16
|
35
|
100
|
8
|
3
|
40
|
120
|
22
|
0,49
|
|
ШВ-22-1
|
22
|
25,3
|
25
|
-
|
-
|
45
|
130
|
-
|
-
|
-
|
-
|
-
|
3,05
|
|
ШВ-22-2
|
22
|
25,3
|
25
|
-
|
-
|
45
|
130
|
-
|
-
|
-
|
-
|
-
|
3,03
|
|
ШВ-22-3
|
22
|
25,3
|
29
|
-
|
-
|
45
|
150
|
-
|
-
|
-
|
-
|
-
|
3,38
|
|
ШВ-22-4
|
22
|
25,3
|
29
|
-
|
-
|
45
|
150
|
-
|
-
|
-
|
-
|
-
|
3,38
|
Примечание: Штыри типов Ш и ШУ комплектуются одной гайкой и одной шайбой.
|
Замена ГОСТ-18381-80 - ОСТ 34-13-931-86 Штыри стальные для изоляторов. Технические условия.
|
