Изолятор штыревой полимерный типа ШП-10, ШП-20

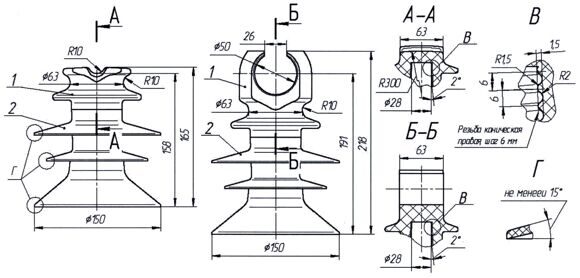

Изолятор штыревой полимерный ШП-10
Основное исполнение Исполнение 01
|
|
|
Технические показатели
|
|
Наименование показателей
|
Числовые значения показателей
|
|
Норма
|
Фактические
|
|
1. Нормированная механическая разрушающая сила при изгибе, кН
|
12,5
|
>13
|
|
2. Длина пути утечки, мм
|
≥360
|
365±5
|
|
3. Пробивное напряжение промышленной частоты в изоляционной среде, кВ
|
≥140
|
>160
|
|
4. Выдерживаемое напряжение промышленной частоты, кВ:
- в сухом состоянии
- под дождем
|
≥42
≥28
|
75 48
|
|
5. Выдерживаемое напряжение грозового импульса "1,2/50", кВ
|
≥80
|
110
|
|
6. Допустимый район эксплуатации по степени загрязненности атмосферы, кВ согласно:
- СОУ МПЕ 40.1.51.301:2004 или ПУЭ
- ГОСТ 28856-90
|
1-3
I-V
|
|
7. Масса, кг
|
≤0,7
|
<0,7
|
|
Составные части и материалы
|
|
Корпус (1)
|
Защитная оболочка (2)
|
|
Корпус из термосвето стабилизированного
погодотрекингостойкого полимера
|
Ребристая защитная оболочка из
кремнийорганической
(силиконовой) резины
|
ПРИМЕЧАНИЯ.
1. Остальные показатели, а также монтаж и эксплуатация изолятора, соответствуют требованиям
ДСТУ 2202-93 (ГОСТ 1232-93).
2. Исполнение 01 изолятора предназначено, главным образом, для систем с самонесущими изолированными проводами
(СИПами).
|

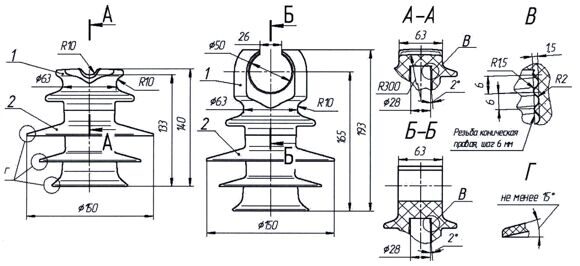

Изолятор штыревой полимерный ШП-20
Основное исполнение Исполнение 01
|
|
|
Технические показатели
|
|
Наименование показателей
|
Числовые значения показателей
|
|
Норма
|
Фактические
|
|
1. Нормированная механическая разрушающая сила при изгибе, кН
|
13
|
>13
|
|
2. Длина пути утечки, мм
|
≥442
|
450±8
|
|
3. Пробивное напряжение промышленной частоты в изоляционной среде, кВ
|
≥160
|
>160
|
|
4. Выдерживаемое напряжение промышленной частоты, кВ:
- в сухом состоянии
- под дождем
|
≥65
≥50
|
95
75
|
|
5. Выдерживаемое напряжение грозового импульса "1,2/50", кВ
|
≥125
|
140
|
|
6. Допустимый район эксплуатации по степени загрязненности атмосферы
на ВЛ 20 кВ (на ВЛ 10 кВ), кВ согласно:
- СОУ МПЕ 40.1.51.301:2004 или ПУЭ
- ГОСТ 28856-90
|
1-2 (1-5)
I-III (1-VII)
|
|
7. Масса, кг
|
≤0,7
|
<0,7
|
|
Составные части и материалы
|
|
Корпус (1)
|
Защитная оболочка (2)
|
|
Корпус из термосвето стабилизированного погодотрекингостойкого полимера
|
Ребристая защитная оболочка
из кремнийорганической
(силиконовой) резины
|
ПРИМЕЧАНИЯ.
1. Остальные показатели, а также монтаж и эксплуатация изолятора, соответствуют требованиям ДСТУ 2202-93 (ГОСТ 1232-93).
2. Исполнение 01 изолятора предназначено, главным образом, для систем с самонесущими изолированными проводами (СИПами). |
 |
|
 |
|
