Главная  / Каталог продукции / Изоляторы / Изоляторы для воздушных линий электропередачи / Изолятор штыревой высоковольтный

Изолятор штыревой высоковольтный

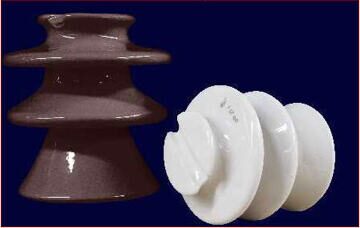

Изоляторы штыревые высоковольтные ШФ10, ШФ20Г, ШФУ10, ШФ20УО (ШФ20Г-1)




ШФ-10Г

ШФ-20Г

ШФУ-10

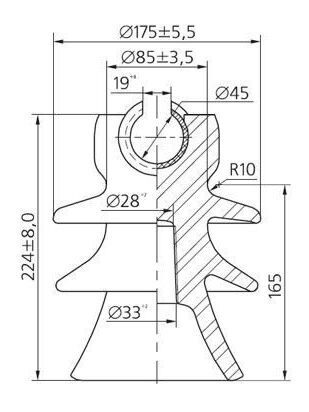

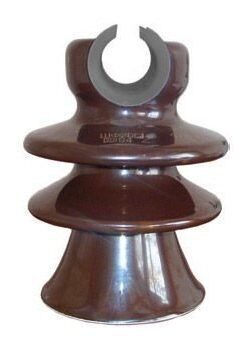

ШФ20УО
(ШФ20Г-1)
          shf20uo-1

Тип
 ШФ-10Г
 ШФ-20Г
 ШФУ-10
ШФ20УО
(ШФ20Г-1)
Минимальная механическая разрушающая нагрузка, кН
12,5
13
13
13
Диаметр D, мм
140
175
152
175
Строительная высота, Н, мм
140
170

170
Длина пути утечки, мм
256
400

400
Сферическое соединение, d, мм
28
33

33
Выдерживаемое напряжение 50 Гц
(под дождем/в сухом состоянии), кВ
42
65
50
65/85
Выдерживаемое импульсное напряжение 1,2/50+/-. KB
100
135
110
135
Напряжение по уровню радиопомех, кВ
65
85

85
Масса, кг
1,9
3,5
2,4
3,7


ШФ-20Г
ШФ20УО
(ШФ20Г-1)

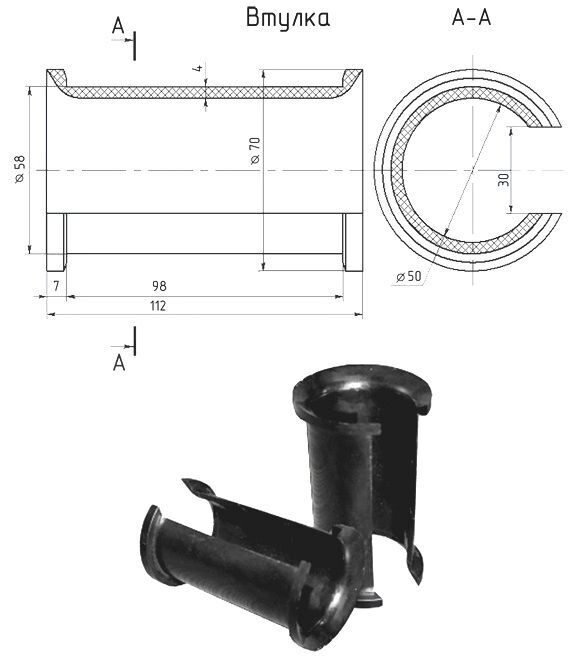

Втулка к изолятору
ШФ20УО (ШФ20Г-1)
   803603.jpeg shf20uo    plug_1
