Главная  / Привода, разъединители и устройства управления

Привода, разъединители и устройства управления

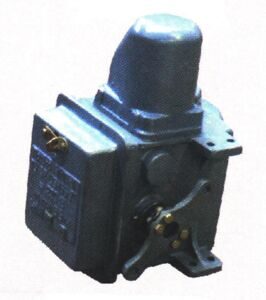

Привода типа УМП-II и УМПЗ-II

Привода типа УМП-II и УМПЗ-II предназначены для дистанционного и ручного оперирования секционными разъединителями контактной сети электрифицированных участков железных дорог постоянного и переменного тока, а также разъединителями, предназначенными для подключения комплектных трансформаторных подстанций к системе ДПР (два провода и рельс) 27,5 и к высоковольтным линиям 10 кВ и 3 5 кВ, а именно:
 - УМП - II     - для управления главными.
 - УМПЗ - II - для разъединителей однополюсных РНД(3)-35/1000; РД(3)-35/1000; РНДЖ(З)-27,5/1600 и разъединителей двухполюсных, трехполюсных типов РЛНД(З)-10/4000 и РЛНД(З)-10/630, двух и трехполюсного исполнения.

УМПЗ- II конструктивно выполнен так же, как и привод УМП- II, но имеет некоторые особенности.
Кроме основного выходного вала, предназначенного для оперирования главным ножом разъединителя, в бобышке корпуса установлен вал, предназначенный для оперирования заземляющим ножом разъединителя.
Оба вала сблокированы специальными шайбами таким образом, что обеспечивают невозможность дистанционного управления приводом при включенном положении вала управления заземляющим ножом.
Оперирование валом управления заземляющим ножом осуществляется той же ручкой, которая используется при ручном оперировании приводом.
Вид климатического исполнения приводов У1 по ГОСТ 15150-69
Технические условия ТУ У 31.2-01056327-033:2006


image_100.jpg  1_45.jpg  2_34.jpg


Технические характеристики

Наименование параметра

УМП-2

УМПЗ-2

1

Номинальная мощность электродвигателя, вт

250

2

Напряжение питания, в

220

3

Род тока

Однофазный переменный частотой 50 гц
и постоянный

4

Управление приводом

Дистанционное и ручное

5

Угол поворота выходного вала, градус

90+5

6

Время переключения привода от подачи команды до окончания операции
при дистанционном управлении, сек., не более

2,5

7

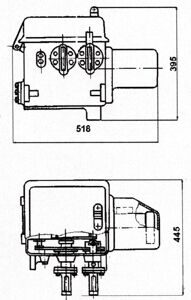

Габаритные размеры

530x400x380

518x395x445

8

Масса, кг, не более

58

64



Привод двигательный железнодорожный типа ПДЖз-3

Привод двигательный железнодорожный типа ПДЖз-3 предназначен для оперирования главным и заземляющим ножами разъединителя типа РНДЖз-27,5/1600 электрифицированных железных дорог. Вид климатического исполнения У1 по ГОСТ 15150-69 Технические условия ТУ У 32.01056327.008-96

Технические характеристики

1

Номинальное напряжение, В

220


2

Установочная мощность привода, не более, кВт

0,25

3

Род тока однофазный переменный с частотой, Гц

50

4

Крутящий момент на валу управления главным ножом разъединителя
при включении, не менее, Нм (ксг/м)

196...294 (20...30)

5

Угол поворота вала управления главным ножом разъединителя, градусы

105°±3°

6

Угол поворота вала управления заземляющим ножом разъединителя, градусы

90°+5

7

Время выполнения операции "включено" или "отключено",
совместно с разъединителем при номинальном напряжении, не более, с

2,5

8

Оперирование валом управления заземляющего ножа разъединителя

Ручное

9

Габаритные размеры, не более, мм
- длина
- ширина
- высота


425
340
530

10

Масса, кг

55



Приводы ручные ПР-1 и ПР-2

Предназначен   для   включения   и   отключения   высоковольтных разъединителей. Привод выпускается трёх типов: ПР-1 У1 для оперирования главными ножами разъединителей типа РКС, РНОЖЗ. ПР-1МУ1 для оперирования заземляющими ножами разъединителей типа РНОЖЗ. ПР-2 для оперирования заземляющими ножами разъединителей типа Р/1НД; РНДЖ. Вид климатического исполнения У1 по ГОСТ 15150-69.

Технические характеристики




Параметры и размеры

Пр-1

Пр-1М

Пр-2

1

Рабочий ход, мм

150

2

Статическое усилие на рукоятке привода,
кн (кгс, не более)

 245 (25)

3

Габаритные размеры, мм
- длина
- ширина
- высота


580
230
75


625
230
75


215
220
240

4

Масса, кг, не более

10

4,6
