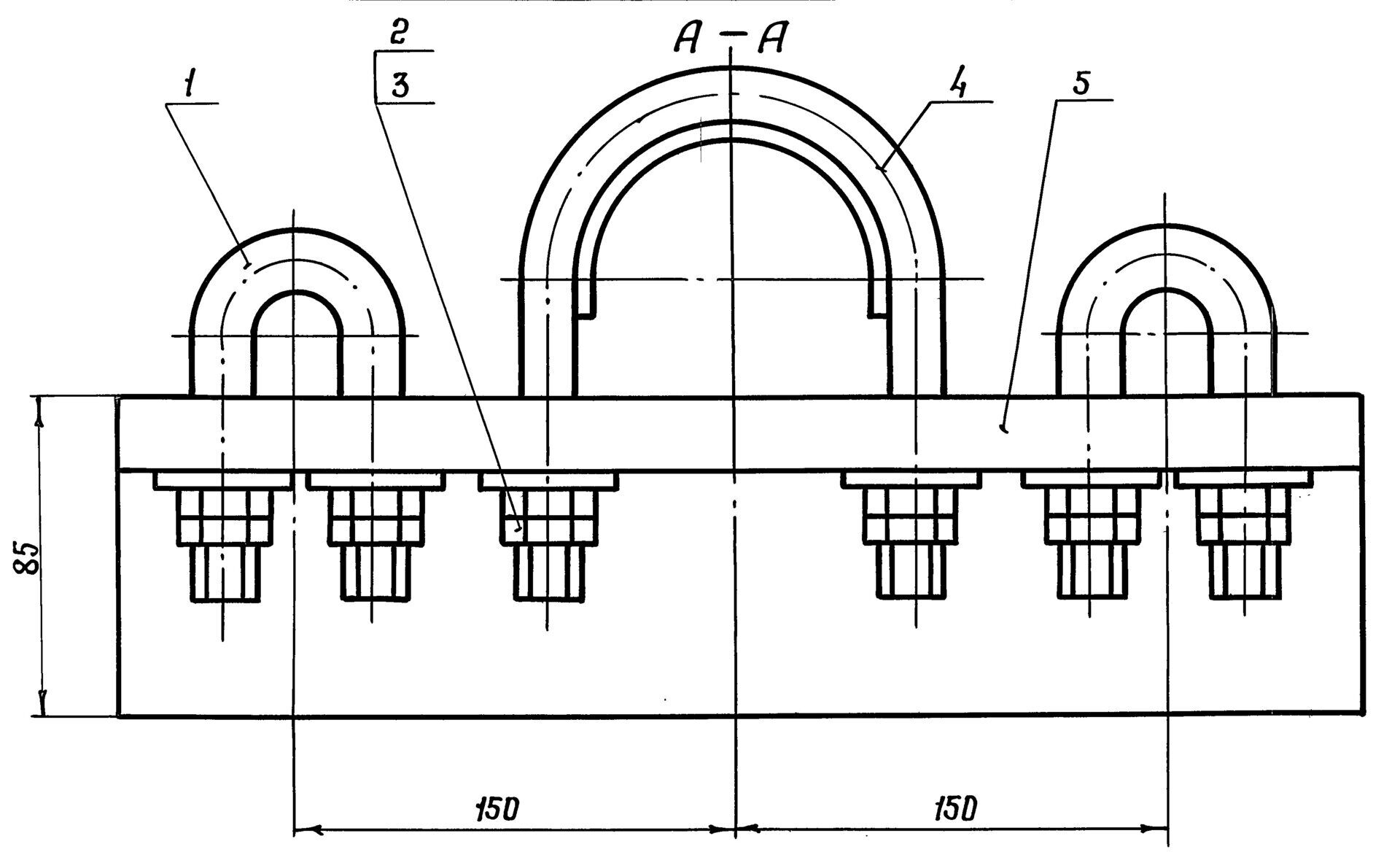

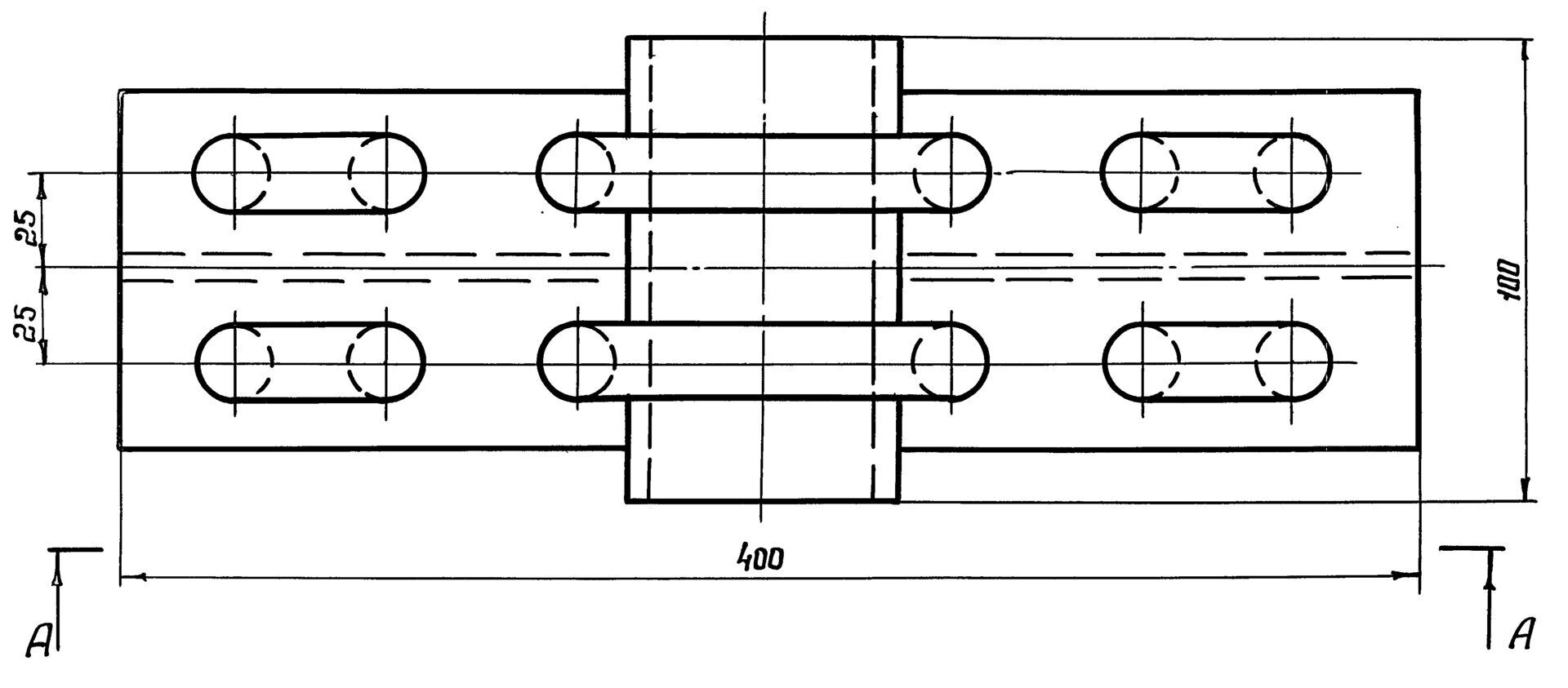

Подвеска гасителя вибрации

Технические характеристики

Обозначение	Тип подвески	d каната, мм	R радиус, мм	Масса, кг
3.604.2-5.7.02.00.000	ГК-1	20,5 - 22,00	14	5,25
- 01	ГК-2	25,0 - 27,00	16	5,30
- 02	ГК-3	30,0 - 33,00	19	5,36
- 03	ГК-4	36,0 - 40,00	22	5,43
- 04	ГК-5	42,0 - 45,00	25	5,49
- 05	ГК-6	48,5 - 52,00	28	5,53
- 06	ГК-7	61,5	33	5,61
- 07	ГК-8	64,0 - 68,00	36	5,68

Наружное покрытие выполняется по согласованию с заказчиком, в зависимости от климата, в котором будут использоваться данные подвески для гасителя вибрации.

Виды покрытий:

лакокрасочное
горячий цинк
гальваническое цинкование

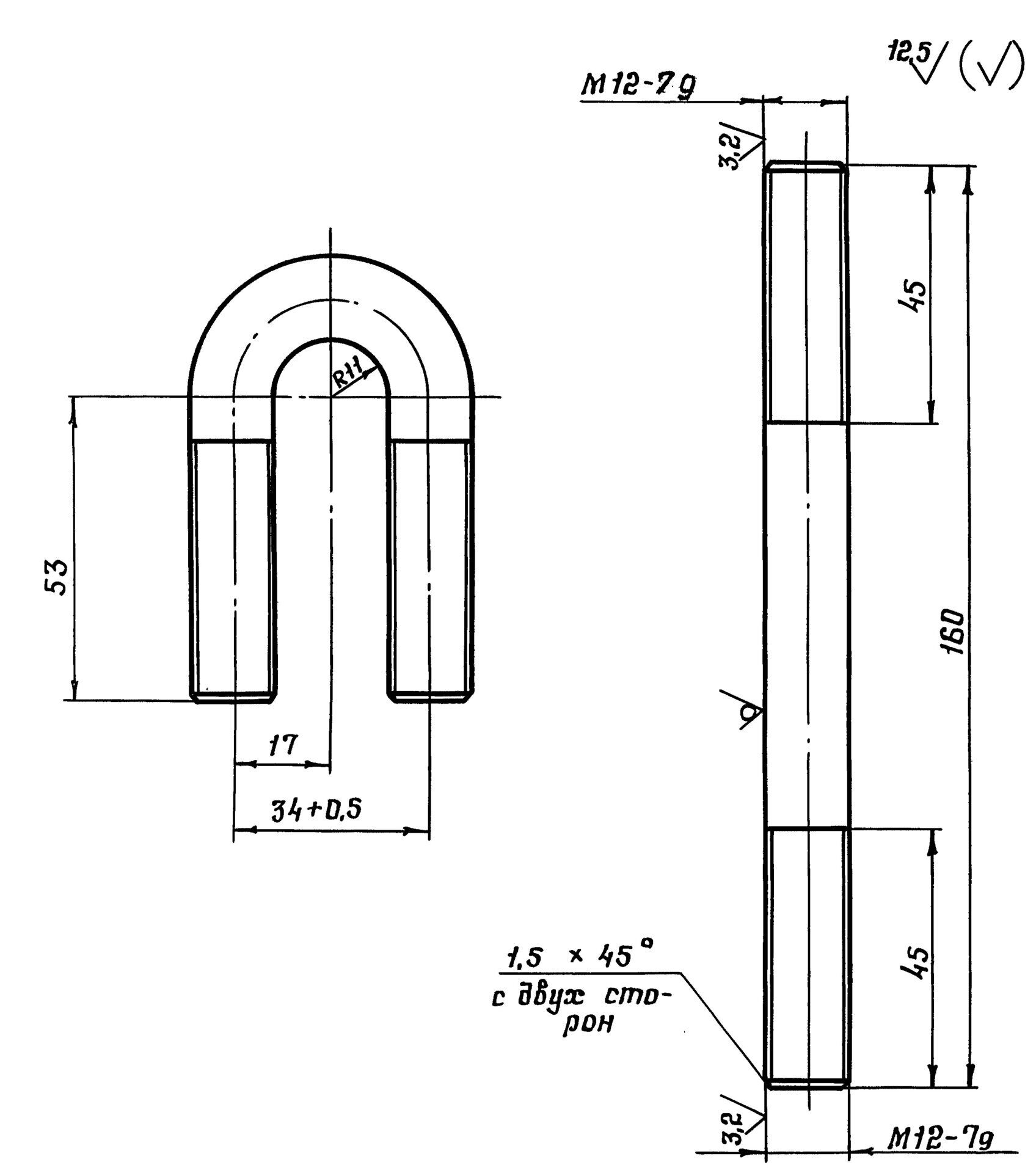

Скоба
(3.604.2-5.7.02.00.001)

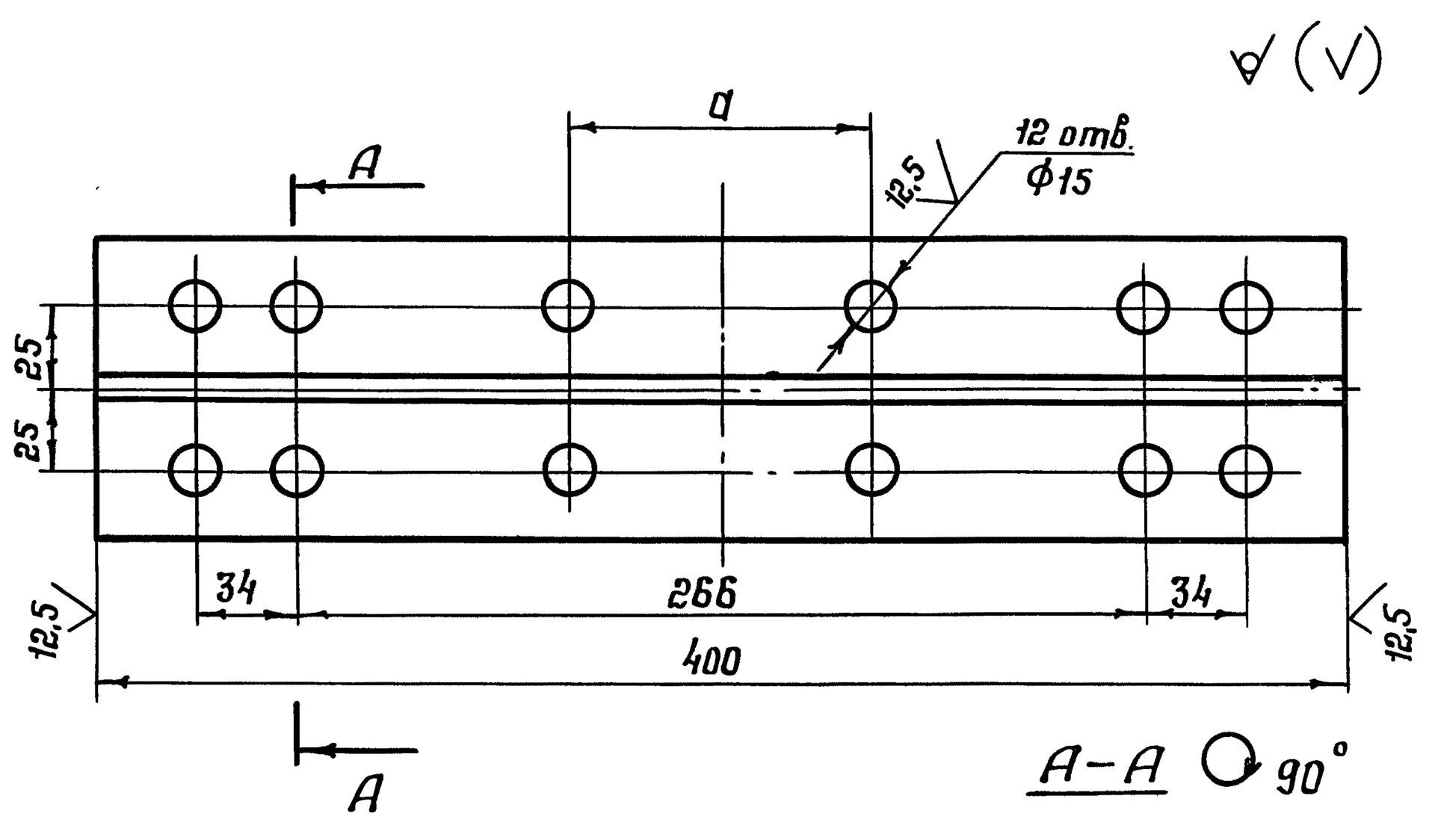

Тавр
(3.604.2-5.7.02.00.002)

Обозначение	а
3.604.2-5.7.02.00.000	48
- 01	52
- 02	58
- 03	64
- 04	70
- 05	76
- 06	86
- 07	92

Неуказанные предельные отклонения размеров: H14, h14,

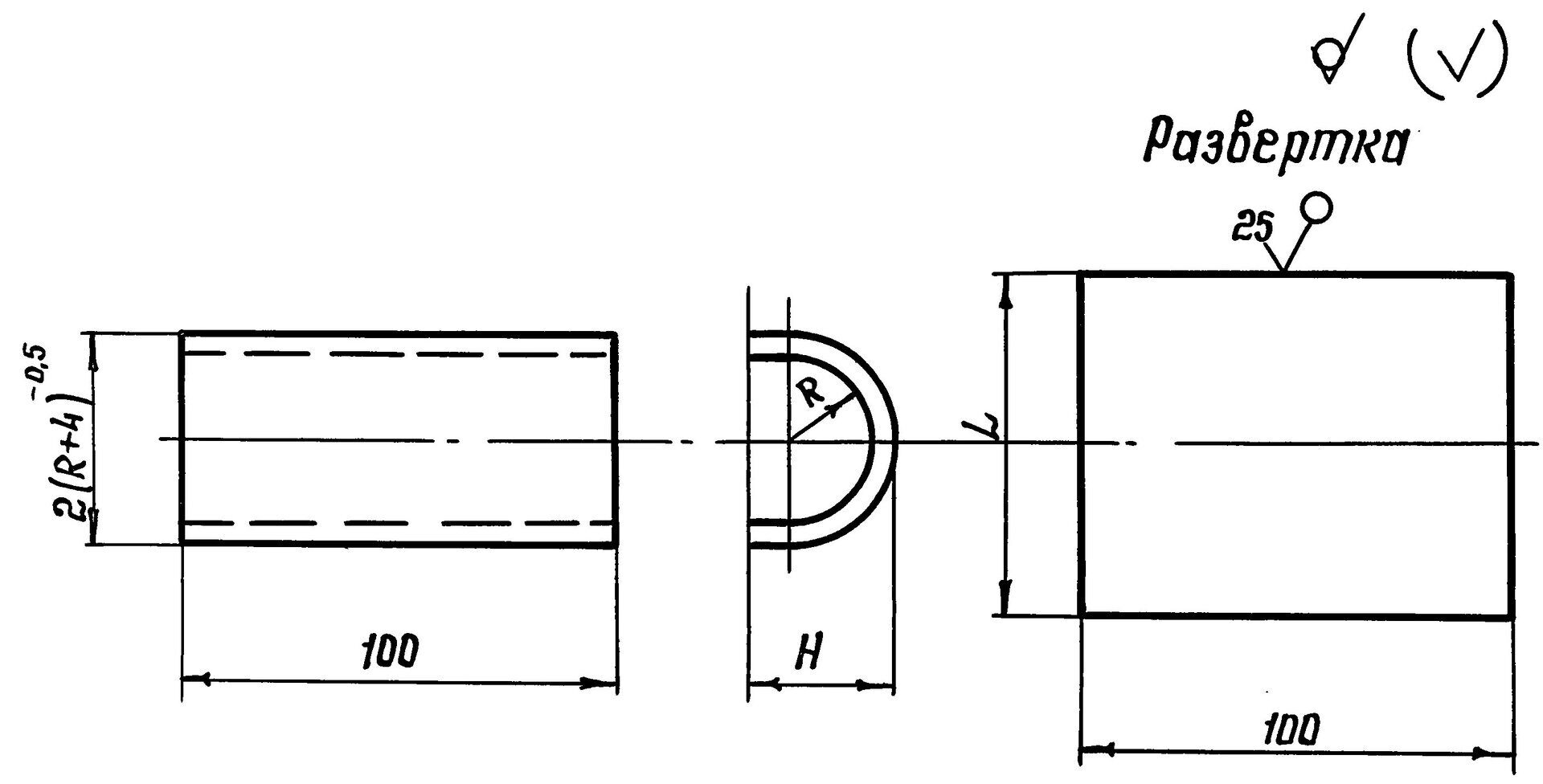

Прокладка (3.604.2-5.7.02.00.001)	Обозначение прокладки	R	L	H	Масса, кг
	3.604.2-5.7.02.00.000	14	62	24	0,195
	- 01	16	69	26	0,217
	- 02	19	78	29	0,245
	- 03	22	87	32	0,273
	- 04	25	100	35	0,314
	- 05	28	106	38	0,333
	- 06	33	122	43	0,383
	- 07	36	131	46	0,411

Неуказанные предельные отклонения размеров: H14, h14,

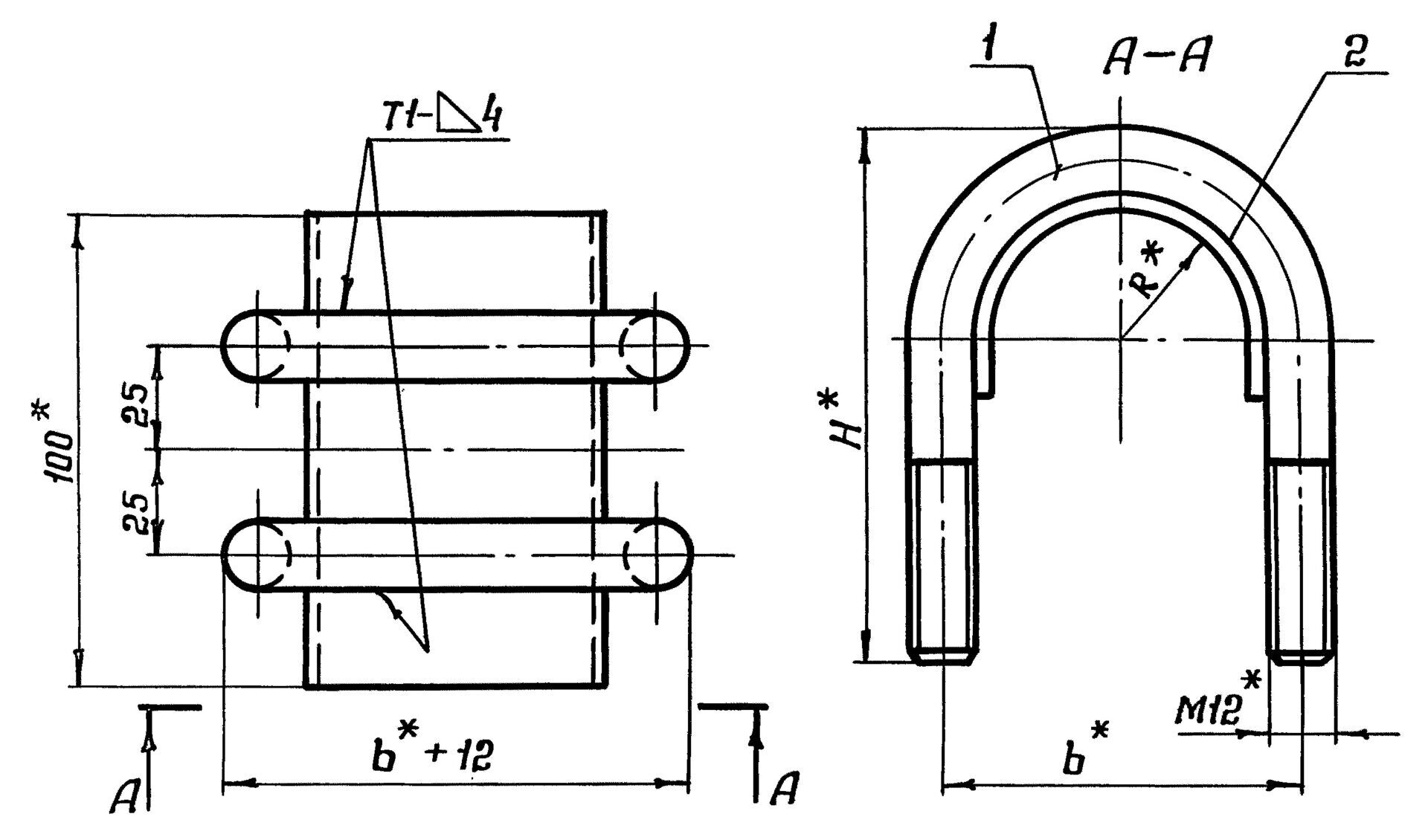

Проушина (3.604.2-5.7.02.01.000)	Обозначение проушины	b	R	H	Масса, кг
	3.604.2-5.7.02.01.000	48	14	87	0,535
	- 01	52	16	90	0,575
	- 02	54	18	100	0,640
	- 03	64	22	108	0,705
	- 04	70	25	111	0,765
	- 05	76	28	114	0,800
	- 06	86	33	122	0,885
	- 07	92	36	132	0,960

Неуказанные предельные отклонения размеров: H14, h14,

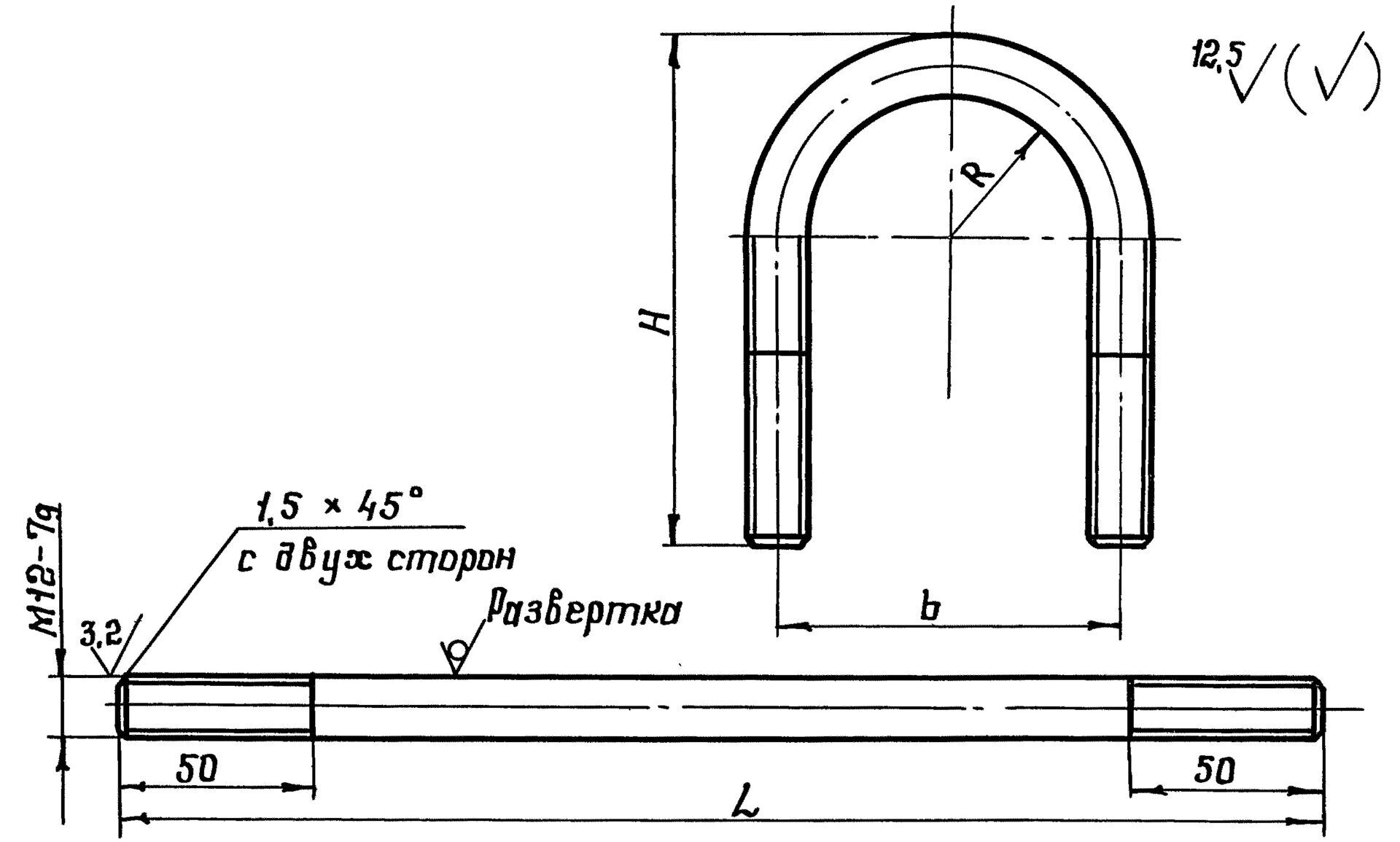

Скоба (3.604.2-5.7.02.01.001)	Обозначение скобы	L	b	R	H	Масса, кг
	3.604.2-5.7.02.01.001	190	48	18	87	0,169
	- 01	198	52	20	90	0,176
	- 02	221	58	23	100	0,196
	- 03	240	64	26	108	0,213
	- 04	250	70	29	111	0,222
	- 05	260	76	32	114	0,231
	- 06	281	86	37	122	0,249
	- 07	305	92	40	132	0,271

Неуказанные предельные отклонения размеров: H14, h14,
