Главная  / Линейная арматура для воздушных ЛЭП / Арматура поддерживающая / Зажим ПГН-8-6

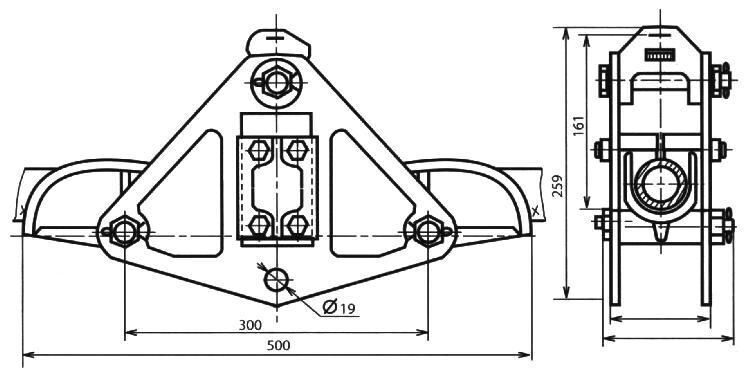

Зажим ПГН-8-6


Зажим поддерживающий ПГН-8-6 предназначен для крепления одного полого провода ПА-500 при ошиновке подстанций и состоит из двух алюминиевых лодочек, смонтированных на двух алюминиевых щеках-коромыслах.


Зажим поддерживающий глухой ПГН-8-6



Зажим глухой ПГН-8-6 имеет литую лодочку из алюминиевого сплава, алюминиевую прокладку, две плашки и подвеску из ковкого чугуна.

Марка
зажима
    Разрушающая
     нагрузка,
не менее, кН
    Масса,
кг
    ПГН-8-6
78,5
7,65

Материал - алюминий, ковкий чугун.


В зависимости от марки проводов, монтируемых в зажимах типа ПГН, на провод накладывается соответствующая прокладка.

Обозначение прокладок для проводов приводятся в таблице.

Обозначение
прокладки
Номинальное сечение проводов по ГОСТ 839-80, мм²
Диаметр провода,
мм
А, АКП
АС, АСКС, АСКП, АСК
А
650
550/71; 600/72
32.4-33.2
Б
600
-
31.5
В
550
500/64
30.3-30.6
Г
500
450/56; 500/27; 400/93; 300/204
28.8-29.4
Д
450
400/22; 400/51; 400/64
26.6-27.7
Е
400
330/43
25.2-25.6
Ж
350
300/39; 330/30; 300/48; 300/66; 185/128
23.1-24.8
К
300
240/32; 240/39; 240/56
21.6-22.4
