Изолятор ЛКЦ 160-750-2

Наименование характеристик

Единица
измерения

Норма
для изоляторов

Обозначение изолятора

-

ЛКЦ 160-750-2

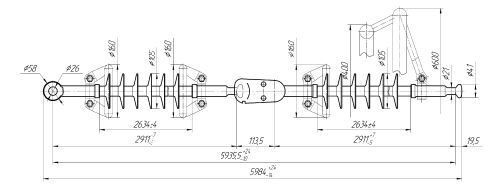

Обозначение чертежа

-

ИЦ-18

Номинальное напряжение

кВ

750

Разрушающая механическая сила при растяжении, не менее

кН

160

Длина пути утечки

мм

13500±50

Выдерживаемое напряжение промышленной частоты в течение 1 минуты
в сухом состоянии, не менее

кВ

950

Выдерживаемое напряжение грозового импульса, «1,2/50», не менее

кВ

2100

Выдерживаемое напряжение коммутационного импульса «250/2500», не менее

кВ

1550

50%-ное разрядное напряжение промышленной частоты в увлажненном и
загрязненном состоянии при удельной поверхностной проводимости слоя
загрязнения (10±1) мкСм, не менее

кВ

685

Масса:
для исполнений                      ЛКЦ 160-750-2
                                              ЛКЦ 160-750-2-01

кг

23,0

21,5
