Главная  / Линейная арматура для воздушных ЛЭП / Арматура сцепная / Узел крепления КГП-9/12-3

Узел крепления КГП-9/12-3


Узел крепления КГП-9/12-3 предназначен для крепления поддерживающих изо­лирующих подвесок к опорам воздушных линий электропередачи и распределительных устройств.
Узел крепления КГП-9/12-3 имеет размеры, соответствующие привязочным размерам унифицированных промежуточных опор.

Узел крепления марки КГП-9/12-3 предназначен для крепления натяжной изолирующей подвески с разру­шающей нагрузкой 90 кН (9 тс) при углах отклонения до 30 градусов в плоскостях U-образного болта и до 20 градусов в плоскости ей перпендикулярной. В режиме работы крепления поддерживающей изолирующей подвески узел крепления имеет разрушающую нагрузку 120 кН (12 тс).

Узел крепления КПГ-9/12-3


КГП-3


Марка
узла крепления
Размеры, мм
Разрушающая нагрузка,
кН, не менее
Масса, кг
d
L
КГП-9/12-3
20
44
90* 120**
0,70

* для крепления натяжных изолирующих подвесок.
** для крепления поддерживающих изолирующих подвесок.

Материал - сталь.

Покрытие - цинкование, гальванирование.

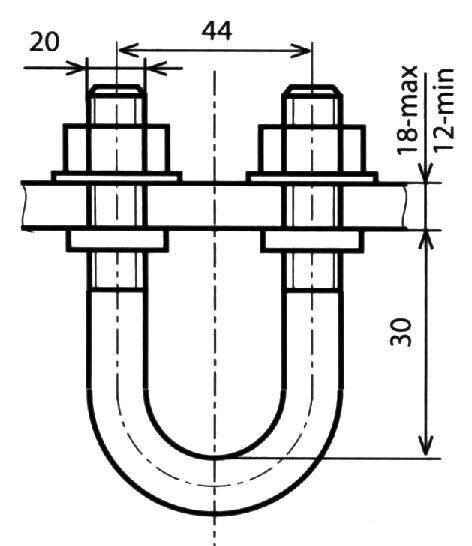

Привязочный размер узла крепления КГП-9/12-3:


КГП-4


Марка узла крепления
Размеры, мм
 L
D
a
 max
min
КГП-9/12-3
44
21,5
18
12
