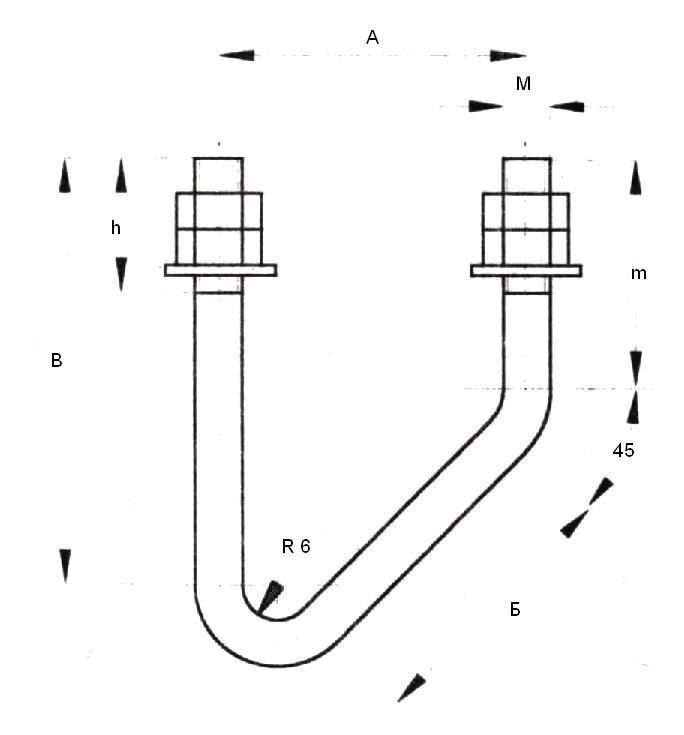

Хомут для крепления к уголку КС-138 (ГОСТ 12393-77)



Уголок
захватываемый
хомутом
Хомут (поз. 1) Гайка
поз. 2
Шайба
поз. 3
Общая
масса,
кг
Размеры, мм Масса
в кг
М А Б В h m I разв.
50х50 12 64 80 57 35 40 215 0,190 М12 12 0,27
63х63 76 93 74 245 0,220 0,30
50х50 20 73 100 58 50 55 268 0,665 М20 20 0,967
56х56 79 106 67 282 0,695 0,997
63х63 86 113 76 300 0,740 1,042
70х70 93 120 86 315 0,780 1,082
75х75 98 125 93 328 0,810 1,112
80х80 103 130 100 340 0,840 1,142
90х90 113 140 114 362 0,895 1,197
100х100 123 150 129 387 0,955 1,257
110х110 133 160 143 411 1,010 1,312
125х125 148 175 164 447 1,105 1,407
