Главная  / Каталог продукции / Изоляторы / Изоляторы для воздушных линий электропередачи / Изолятор опорный, тип ИО

Изолятор опорный, тип ИО


Изоляторы опорные предназначены для изоляции и механического крепления высоковольтных предохранителей, токоведущих частей в электрических аппаратах и распределительных устройствах номинальным напряжением сети до 10 кВ частотой до 60 Гц



​​​

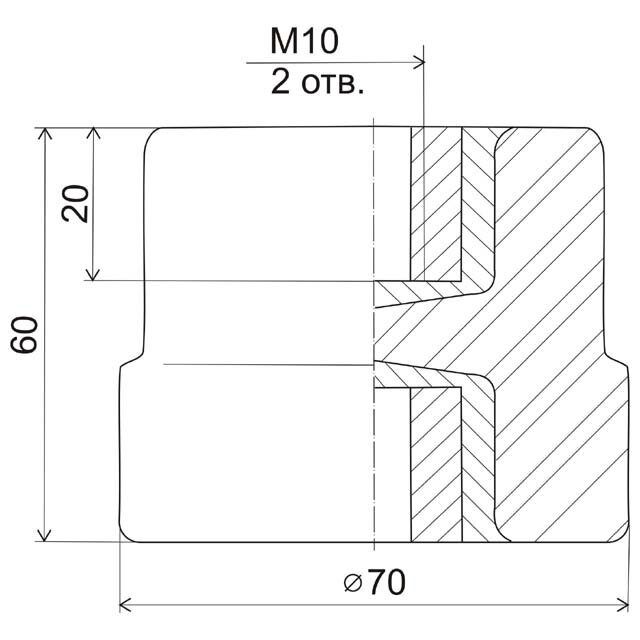

Изолятор ИО-1-2,5 У3

Расшифровка условного обозначения:
  • И – изолятор
  • О – опорный
  • 1 – номинальное напряжение, кВ
  • 2,5 – минимальная механическая разрушающая сила на изгиб, кН
  • У – климатическое исполнение
  • 3 – категория размещения
Технические характеристики Показатель 1500_big
Номинальное напряжение, кВ 1
Испытательное напряжение грозового импульса, кВ 10
Минимальная механическая разрушительная сила на изгибе, кН 2,5
Масса, кг 0,50
Климатическое исполнение У3

Материал изоляционной части - электротехнический фарфор подгруппы 110.

Поверхность изолятора - прозрачная бесцветная глазурь.

Материал арматуры - алюминиевый сплав АК12.

Покрытие арматуры и цементных швов - эмаль ПФ-115.


​​​

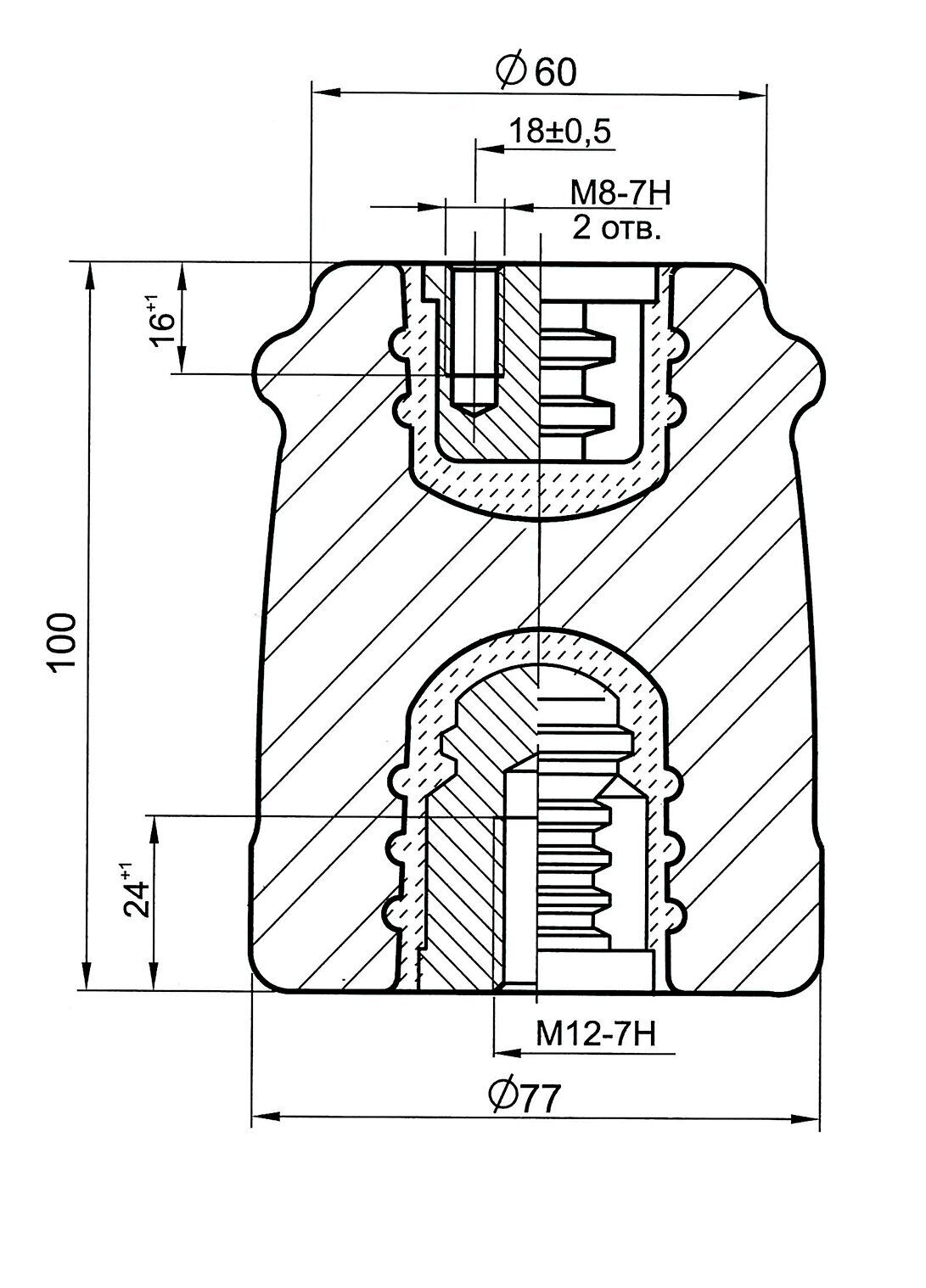

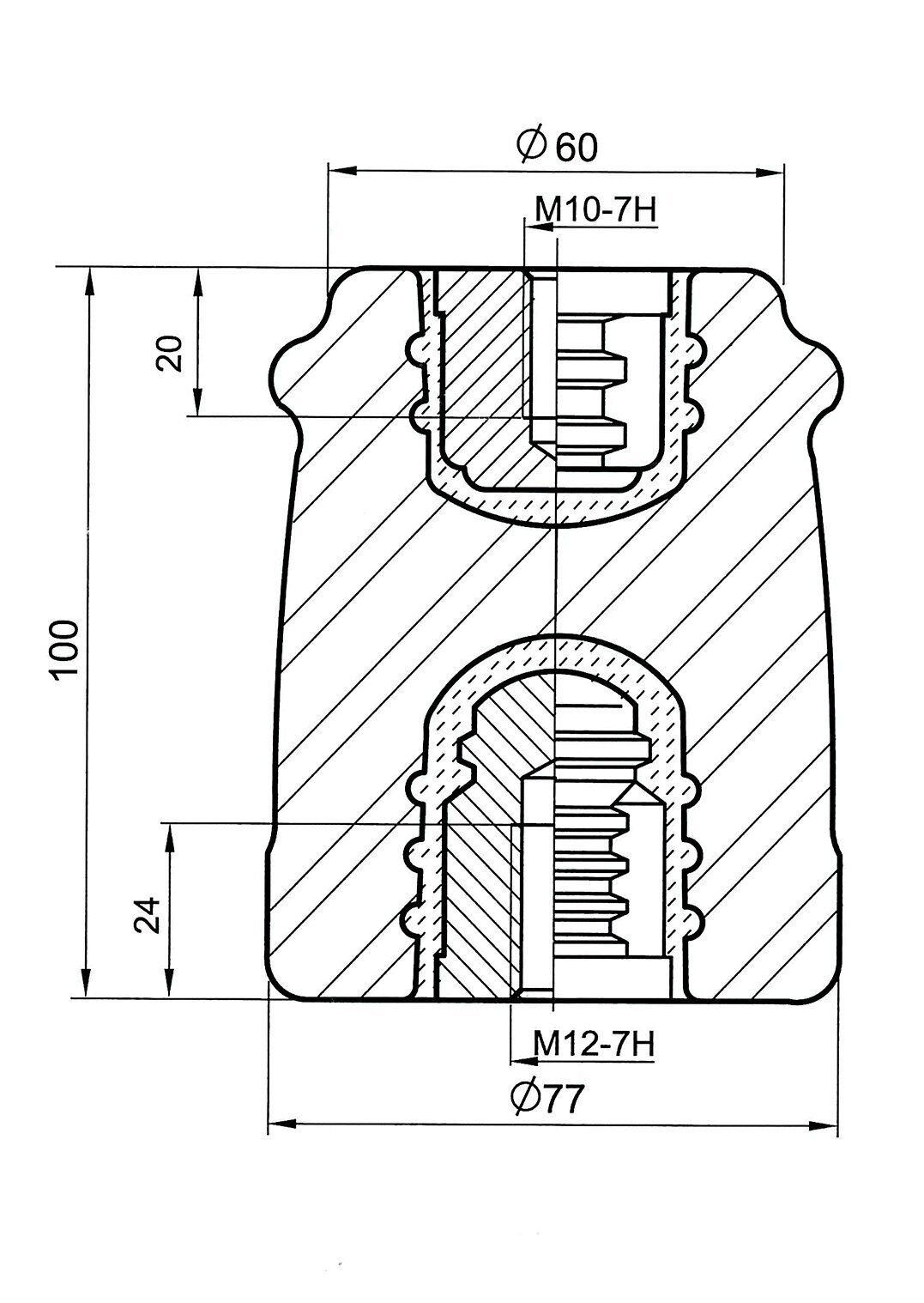

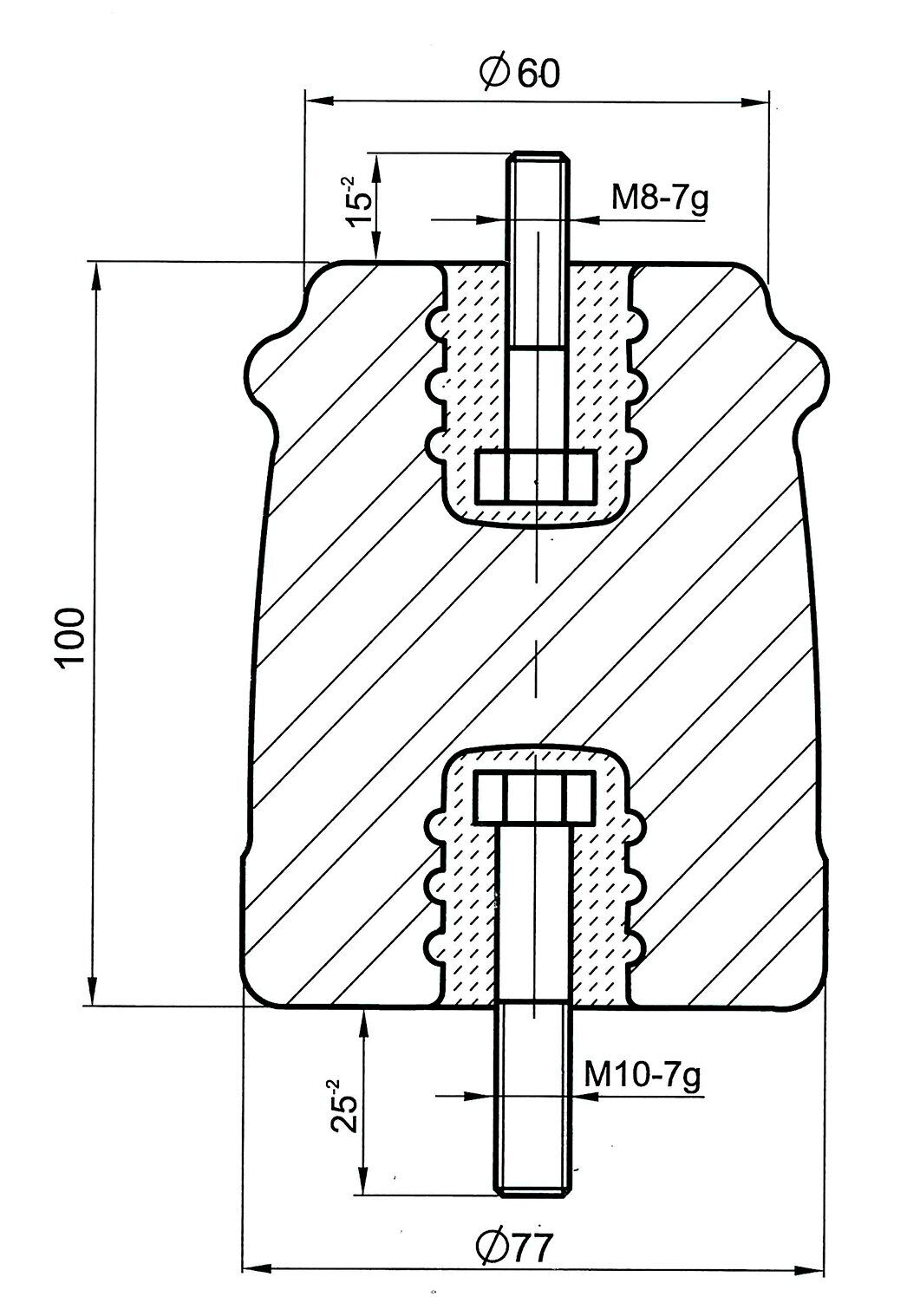

Изолятор ИО-6-3,75 У3 (І, ІІ исполнение)

Расшифровка условного обозначения:
  • И – изолятор
  • О – опорный
  • 6 – номинальное напряжение, кВ
  • 3,75 – минимальная механическая разрушающая сила на изгиб, кН
  • I, II вариант исполнения
  • У – климатическое исполнение
  • 3 – категория размещения
Технические характеристики Показатели ИО-6-3,75 У3 ИО-6-3,75 І У3 ИО-6-3,75 ІІ У3
Номинальное напряжение, кВ 6 IOR_6   IOR_6_1 IOR_6_2
Испытательное напряжение грозового импульса, кВ 60
Минимальная механическая разрушительная сила на изгибе, кН 3,75
Масса, кг 0,1
Климатическое исполнение У3

Изолятор ИО-6-3,75 У3 изготавливаем с необходимой для заказчика арматурой (верз/низ изолятора) - болт М8/М10, болт М10/М10

Материал изоляционной части - электротехнический фарфор подгруппы 110.

Поверхность изолятора - прозрачная бесцветная глазурь.

Материал арматуры - алюминиевый сплав АК12.

Покрытие арматуры и цементных швов - эмаль ПФ-115.

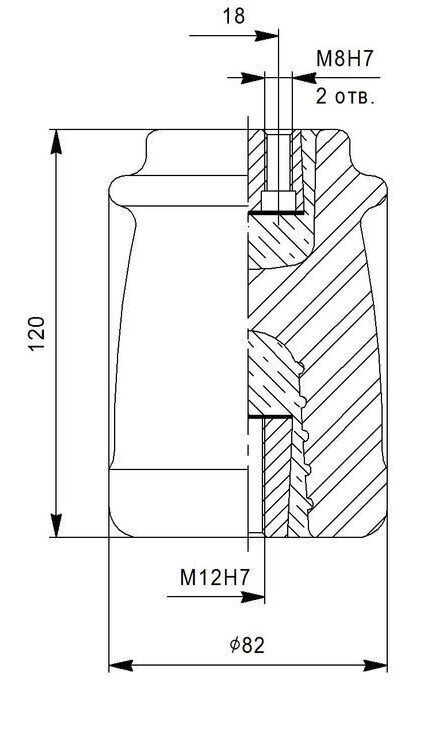

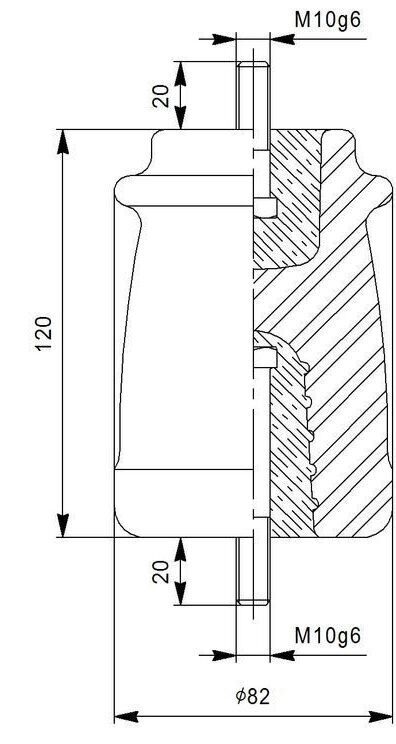

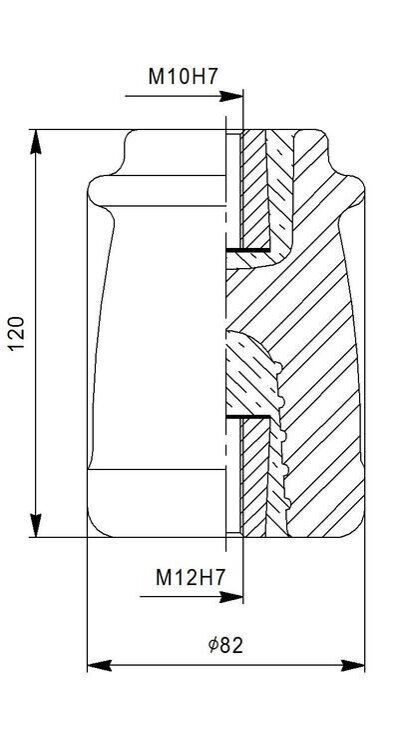

​​​Изолятор ИО-10-3,75 У3 (І, ІІ, III исполнение)

Расшифровка условного обозначения:
  • И – изолятор
  • О – опорный
  • 10 – номинальное напряжение, кВ
  • 3,75 – минимальная механическая разрушающая сила на изгиб, кН
  • I, II, III  вариант исполнения
  • У – климатическое исполнение
  • 3 – категория размещения
Технические характеристики Показатели ИО-10-3,75 I У3 ИО-10-3,75 IІ У3 ИО-10-3,75 ІIІ У3
Номинальное напряжение, кВ 10  str_15-1 str_15-2 str_15-3
Испытательное напряжение грозового импульса, кВ 80
Минимальная механическая разрушительная сила на изгибе, кН 3,75
Масса, кг 1,15
Климатическое исполнение У3

Изолятор ИО-10-3,75 III У3 изготавливаем с необходимой для заказчика арматурой (верз/низ изолятора) - болт М8/М10, болт М10/М10


Материал изоляционной части - электротехнический фарфор подгруппы 110.

Поверхность изолятора - прозрачная бесцветная глазурь.

Материал арматуры - алюминиевый сплав АК12.

Покрытие арматуры и цементных швов - эмаль ПФ-115.

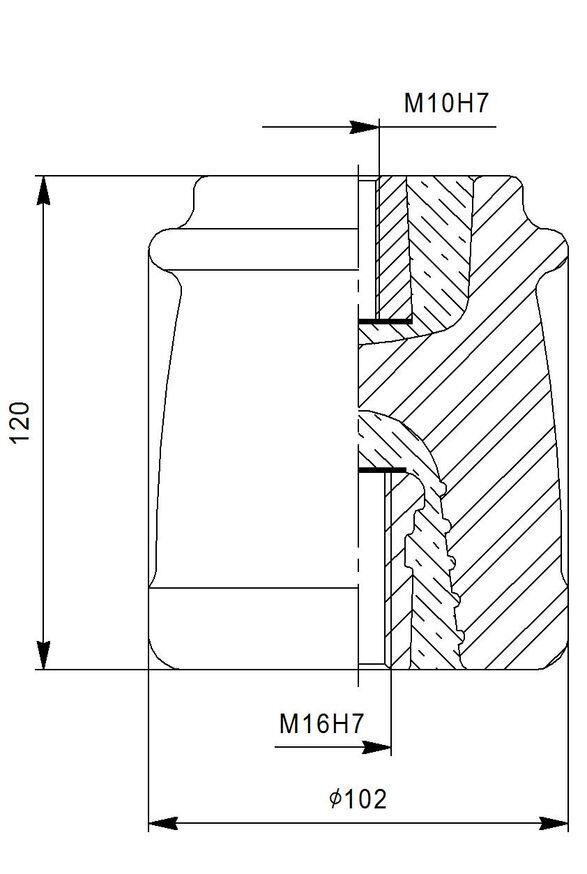

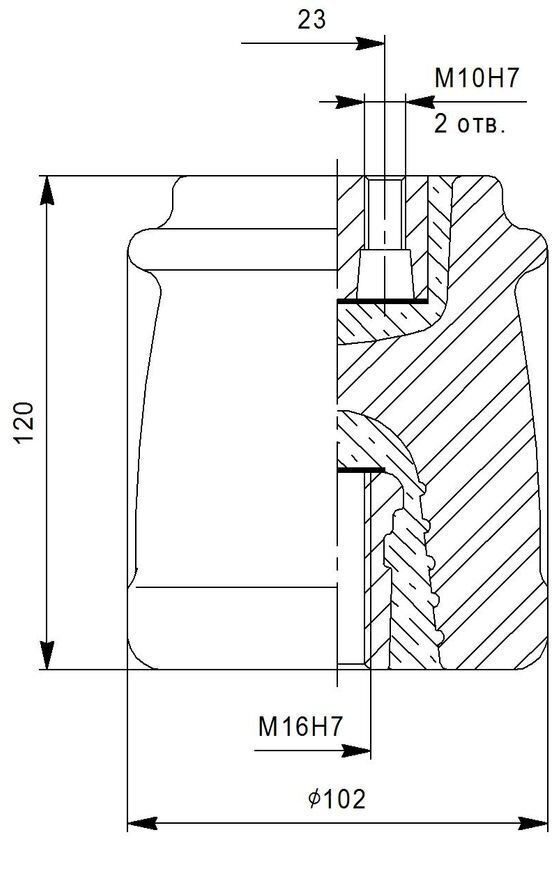

​​​Изолятор ИО-10-7,5 У3 (І, ІІ исполнение)

Расшифровка условного обозначения:
  • И – изолятор
  • О – опорный
  • 10 – номинальное напряжение, кВ
  • 7,5 – минимальная механическая разрушающая сила на изгиб, кН
  • I, II  вариант исполнения
  • У – климатическое исполнение
  • 3 – категория размещения
Технические характеристики Показатели ИО-10-7,5 I У3 ИО-10-7,5 IІ У3
Номинальное напряжение, кВ 10 str_18-1 str_18-2
Испытательное напряжение грозового импульса, кВ 80
Минимальная механическая разрушительная сила на изгибе, кН 7,5
Масса, кг 1,75
Климатическое исполнение У3

Материал изоляционной части - электротехнический фарфор подгруппы 110.

Поверхность изолятора - прозрачная бесцветная глазурь.

Материал арматуры - алюминиевый сплав АК12.

Покрытие арматуры и цементных швов - эмаль ПФ-115.


​​​

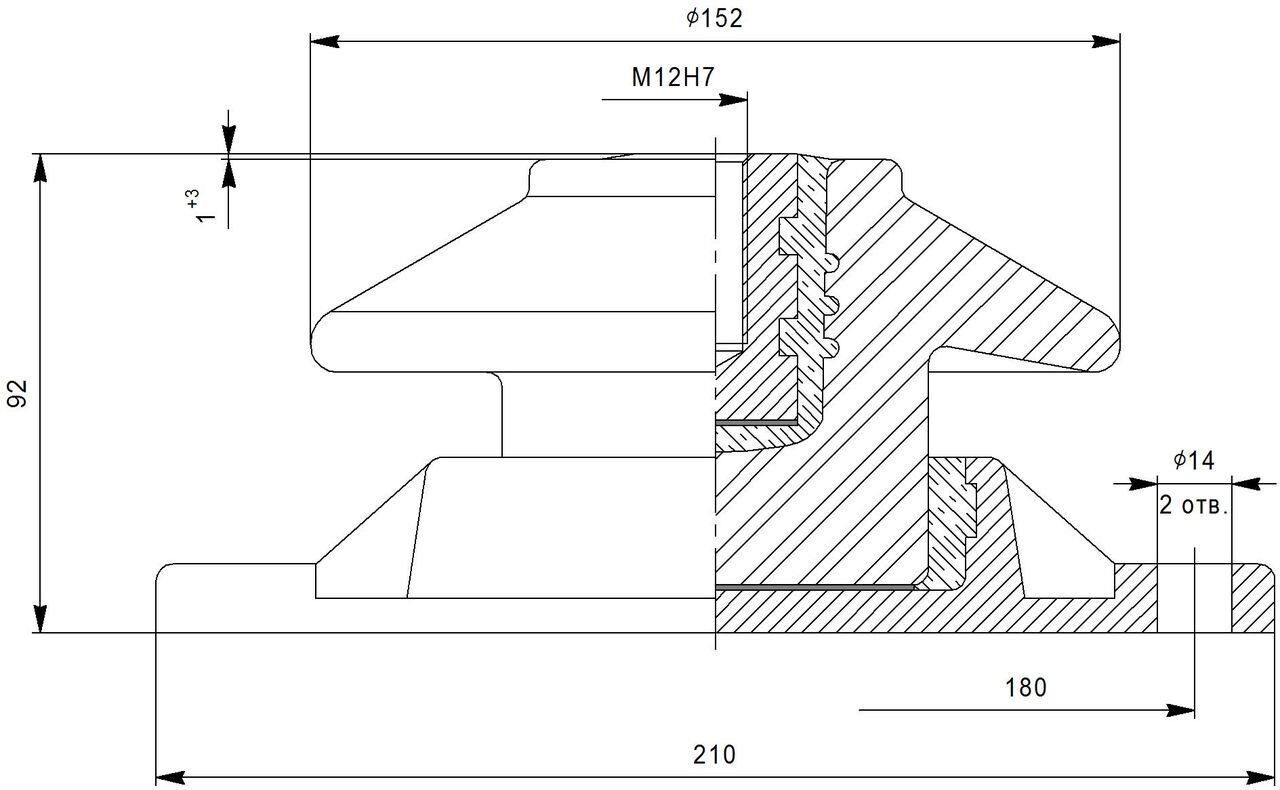

Изолятор ИО-3-600 У1

Расшифровка условного обозначения:
  • И – изолятор
  • О – опорный
  • 3 – номинальное напряжение, кВ
  • 6,0 – минимальная механическая разрушающая сила на изгиб, кН
  • У – климатическое исполнение
  • 1 – категория размещения
Технические характеристики Показатели str_13
Номинальное напряжение, кВ 3
Испытательное напряжение грозового импульса, кВ 10
Минимальная механическая разрушительная сила на изгибе, кН 6,0
Длина пути утечки, см 11,5
Масса, кг 3,0
Климатическое исполнение У1

Материал изоляционной части - электротехнический фарфор подгруппы 110.

Поверхность изолятора - прозрачная бесцветная глазурь.

Материал арматуры - чугун, сталь.

Покрытие арматуры и цементных швов - грунтовка АК-70, эмаль ПФ-115.

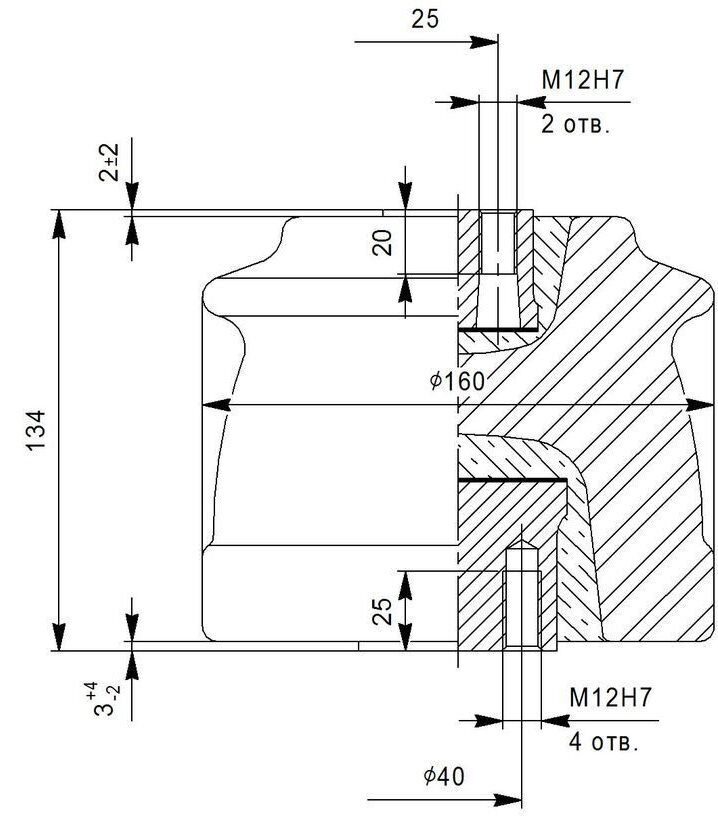

​​​Изолятор ИО-10-20,00 У3

Расшифровка условного обозначения:
  • И – изолятор
  • О – опорный
  • 10 – номинальное напряжение, кВ
  • 20,0 – минимальная механическая разрушающая сила на изгиб, кН
  • У – климатическое исполнение
  • 3 – категория размещения
Технические характеристики Показатели str_17
Номинальное напряжение, кВ 10
Испытательное напряжение грозового импульса, кВ 80
Минимальная механическая разрушительная сила на изгибе, кН 20,0
Масса, кг 5,3
Климатическое исполнение У3

Материал изоляционной части - электротехнический фарфор подгруппы 110.

Поверхность изолятора - прозрачная бесцветная глазурь.

Материал арматуры - алюминиевый сплав АК12.

Покрытие арматуры и цементных швов - эмаль ПФ-115.
