Главная  / Линейная арматура для воздушных ЛЭП / Арматура контактная / Зажим 5А2АП-500-1

Зажим 5А2АП-500-1


Зажим аппаратный прессуемый 5А2АП-500-1 предназначен для присоединения пяти алюминиевых полых проводов к выводам аппаратов, при ошиновке открытых распределительных устройствОсобое внимание следует уделять вопросу обеспечения надежности контактов при переходе от алюмини­евых проводов к медным выводам аппаратовВ этих случаях алюминиевые лапки зажимов имеют медное покрытие. Такое соединение позволяет избе­жать нарушения контакта вследствие электролитической коррозии, особенно при попадании влаги. Непосред­ственное болтовое соединение алюминиевых зажимов с медными выводами аппаратов недопустимо
Зажим аппаратный 5А2АП-500-1 - для
алюминиевых полых проводов
Зажим аппаратный прессуемый 5А2АП-500-1 обозначается следующим образом:

  • 5 - число проводов, присоединяемых к аппарату;
  • А - зажим аппаратный;
  • 2 - количество отверстий в контактной лапке;
  • А - для алюминиевых проводов;
  • П - полый провод;
  • 500- сечение провода мм², для которого предназначен зажим;
  • 1 - порядковый номер модели зажима.

Зажим аппаратный прессуемый 5А2АП-500-1


Марка
зажима
Марка провода
  по ГОСТ 839-80
Размеры, мм
Матрица
  опрессовочная
  Масса,
кг
d
D
В
L
5А2АП-500-1
ПА500
47
65
58
-
А-59
39,00

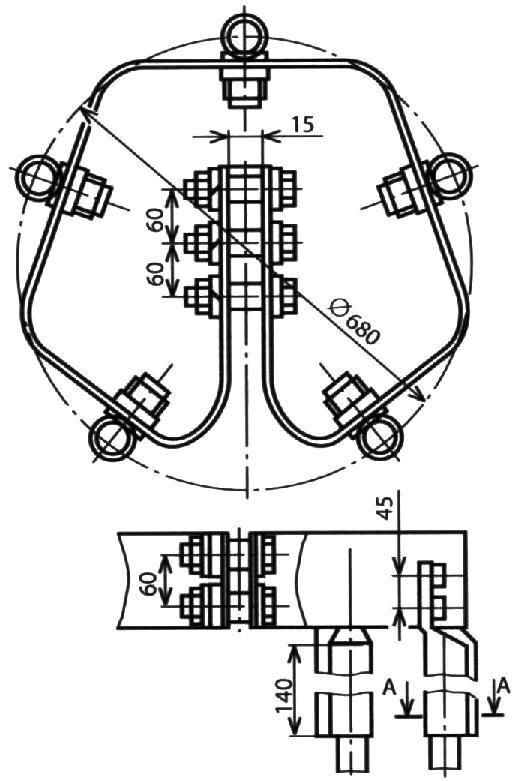

Зажим аппаратный 5А2АП-500-1 для присоединения пяти проводов к выводам аппаратов состоит из корпусов, выполненных из трубы для запрессовки провода и имеющих контактные лапки. Соединение контактных лапок с  выводом аппарата обеспечивается шестью болтами. Зажим аппаратный 5А2АП-500-1 для пяти проводов изготавливается из специальных алюминиевых профилей типа ТАС или алюминиевых труб.

Материал: корпус - сталь, контактные лапки - алюминиевый сплав.
