Зажим 3ПГН2-5-4


Зажим поддерживающий 3ПГН2-5-4 предназначен для крепления алюминиевых и сталеалюминиевых проводов в фазе. Применяется для районов частых гололедов.

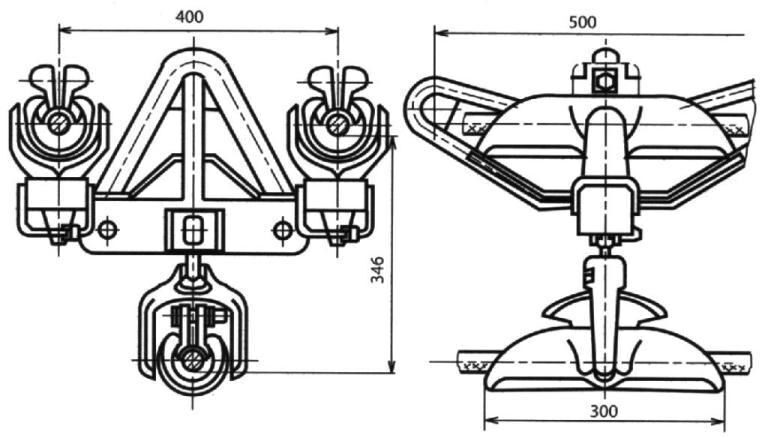

Зажим поддерживающий глухой 3ПГН2-5-4


Зажим 3ПГН2-5-4 имеет коромысло, на котором монтируются лодочки для каждого из проводов фазы.

Марка
зажима
Число проводов в фазе
Диаметр алюминиевых и сталеалюминиевых проводов, мм
Разрушающая нагрузка,
не менее, кН
   Масса,
кг
3ПГН2-5-4
3
(с двумя точками крепления)
21.6-33.2 300
47,64

Материал: лодочки и прокладки - алюминиевый сплав; плашки и кронштейны - ковкий чугун; сталь.

Покрытие: для изделий из стали - цинкование, гальванирование.


В зависимости от марки провода, монтируемого в зажиме, на провод накладывается соответствующая прокладка.

Обозначение прокладок для проводов приводятся в таблице.

Обозначение
прокладки
Номинальное сечение проводов по ГОСТ 839-80, мм²
Диаметр провода,
мм
А, АКП
АС, АСКС, АСКП, АСК
А
650
550/71; 600/72
32.4-33.2
Б
600
-
31.5
В
550
500/64
30.3-30.6
Г
500
450/56; 500/27; 400/93; 300/204
28.8-29.4
Д
450
400/22; 400/51; 400/64
26.6-27.7
Е
400
330/43
25.2-25.6
Ж
350
300/39; 330/30; 300/48; 300/66; 185/128
23.1-24.8
К
300
240/32; 240/39; 240/56
21.6-22.4
