Зажим натяжной клиновой ЗКК оцин.


Зажимы ЗКК предназначены для крепления проводов и канатов к натяжным подвескам, могут быть использованы как канатные зажимы, хомуты, наконечники - используются в промышленности, служат для крепления контактной сети трамваев и тролейбусов.

При заделке конец каната или провода протягивают сквозь зажим , огибают вокруг клина и вместе с ним загоняют внутрь ударами молотка по зажиму до плотной посадки.

Зажимы воспринимают нагрузку от натяжения проводов (канатов) в нормальном режиме при воздействии на них ветра и гололеда.

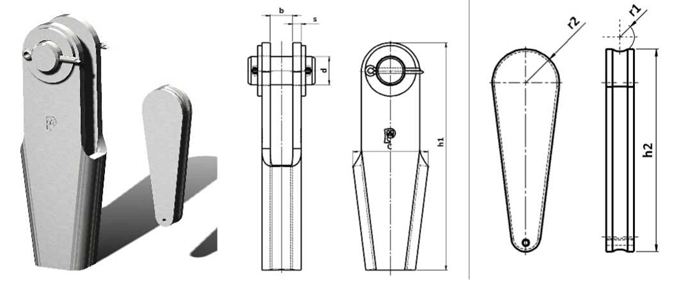

  Новый рисунок (9)


Технические характеристики

Название

Диаметр каната, D

b

c

d

h1

s

r1

r2

h2

ЗКК 0405-315

4-5

12

33

10

110

3

2,5

9,5

68

ЗКК 0506-315

5-6.5

10

35

10

100

4

3,25

9,0

58

ЗКК 0608-315

6-8

14

45

12

150

4

4,0

12,5

92

ЗКК 0911-315

9-11

17

60

16

190

6

5,5

16

117

ЗКК 1214-315

12-14

22

78

18

230

8

7,0

19

141

ЗКК 1517-315

15-17

25

92

22

260

10

8,5

23

162

ЗКК 1820-315

18-20

27

106

25

300

12

10

26

186

ЗКК 2122-315

21-22

32

107

42,5

284

12

13

30

182

ЗКК 2325-315

23-25

32

107

43

324

12

13

30

182

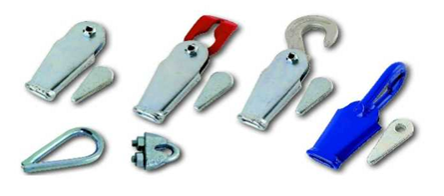

Зажимы имеют назначение (смотри на рисунках) с использование крюков, скоб, U-зажимов

Новый рисунок (10) Новый рисунок (11)
