/ Унифицированные элементы конструкций мачт. Элементы оттяжек / Втулка ВТУ

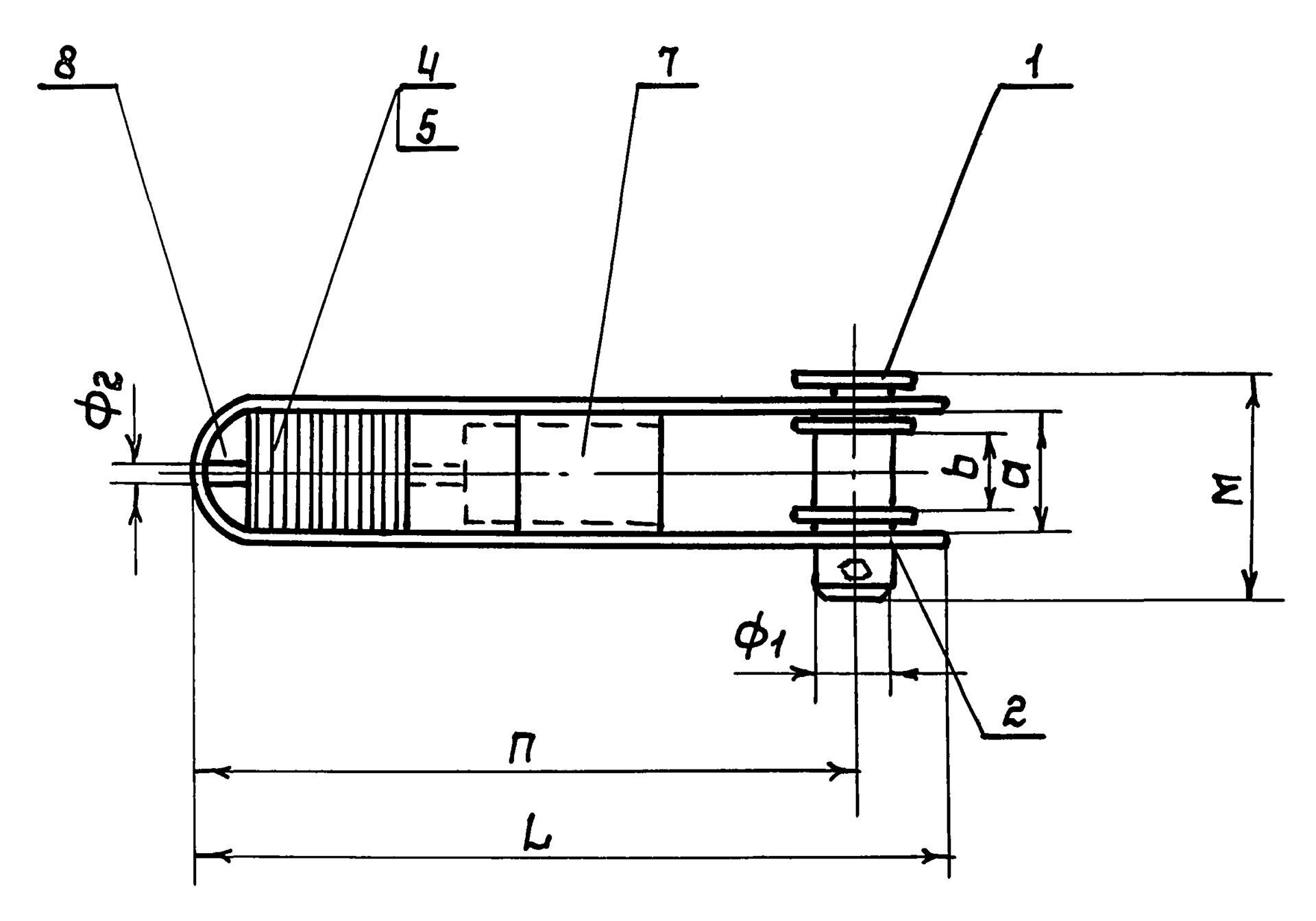

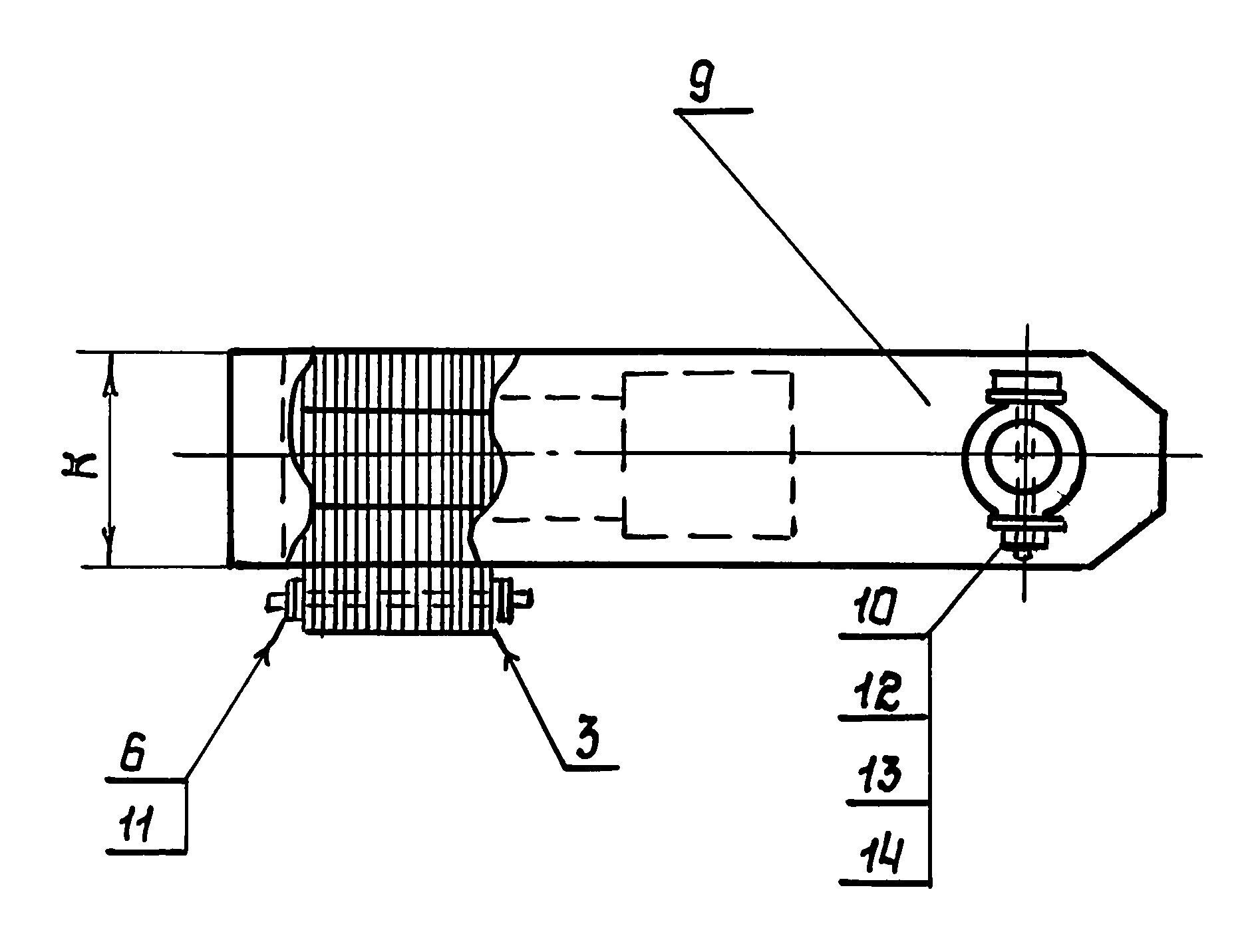

Втулка ВТУ
Втулка ВТУ состоит из следующих деталей:
- Планка
- Прокладка
- Шпилька
- Стакан
Характеристики втулки ВТУ
Наименование
втулки |
Обозначение |
Расчетное усилие во втулках,
Т |
Размеры, мм |
Масса,
кг |
Ø1 |
Ø2 |
a |
B |
n |
k |
L |
M |
ВТУ-5 |
3.604.2-5.3.02.00.000 СБ |
5,0 |
35 |
20 |
50 |
26 |
300 |
80 |
350 |
104 |
9,11 |
ВТУ-10 |
01 |
10,0 |
35 |
26 |
50 |
26 |
310 |
100 |
360 |
104 |
10,10 |
ВТУ-13 |
02 |
13,0 |
48 |
28 |
65 |
33 |
360 |
100 |
430 |
123 |
17,99 |
ВТУ-25 |
03 |
30,0 |
55 |
34 |
75 |
39 |
380 |
130 |
470 |
133 |
22,19 |
ВТУ-35 |
04 |
35,0 |
65 |
42 |
85 |
53 |
410 |
150 |
510 |
147 |
29,91 |
ВТУ-45 |
05 |
45,0 |
65 |
46 |
95 |
51 |
440 |
150 |
540 |
161 |
43,20 |
ВТУ-55 |
06 |
55,0 |
80 |
48 |
110 |
62 |
480 |
170 |
610 |
180 |
60,49 |
ВТУ-60 |
07 |
60,0 |
80 |
52 |
125 |
61 |
510 |
180 |
640 |
195 |
79,74 |
ВТУ-75 |
08 |
75,0 |
90 |
56 |
140 |
68 |
550 |
200 |
700 |
225 |
100,03 |
ВТУ-85 |
09 |
85,0 |
115 |
60 |
150 |
82 |
620 |
220 |
780 |
243 |
135,49 |
ВТУ-100 |
10 |
100,0 |
115 |
70 |
150 |
82 |
660 |
240 |
820 |
243 |
149,52 |
ВТУ-110 |
11 |
110,0 |
125 |
76 |
150 |
96 |
710 |
240 |
880 |
247 |
164,13 |
|
