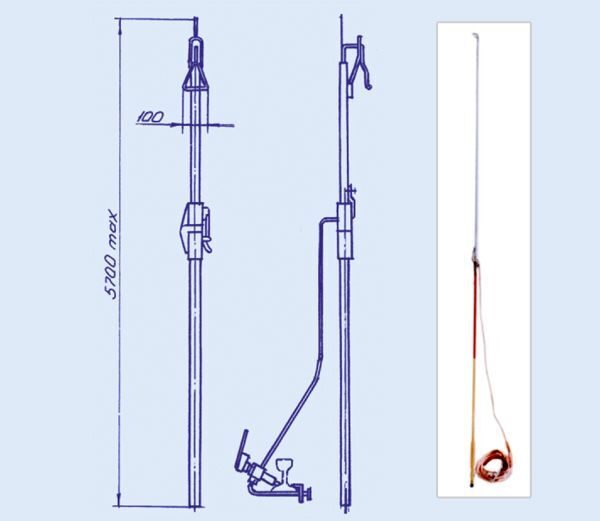

Устройство заземляющее переносное УЗП-3


Устройство заземляющее переносное УЗП-3М (с пружинным захватом) предназначено для заземления контактной сети постоянного и переменного тока электрифицированных железных дорог.
Устройство состоит из следующих составных частей: штанга, фиксирующая головка типа «Ласточкин хвост», башмак, заземляющий провод, запирающий ключ.
Устройство устанавливается на высоте 6800 мм от головки рельса до контактного провода.
Устройство надёжно фиксируется на проводах МФ85 и МФ100, а также устанавливается на несущих металлоконструкциях контактной сети (уголок, сабля, труба) и т.д.
Длина заземляющего провода составляет 10 м, но может быть изменена по требованию заказчика.
Изолирующая часть штанги выдерживает повышенное напряжение переменного тока 70 кВ, частотой 50 Гц в течение 5 мин.
Заземляющий провод выполнен из медного многожильного провода сечением 50 мм2.
Шарнир между токоведущей и изолирующей частями обеспечивает надежное их соединение.
Костыль башмака выполнен цельнолитым, что значительно повышает его износостойкость.
Блокировка осуществляется с помощью запирающего ключа, находящегося в башмаке и освобождаемом только после закрепления его на рельс.
Ключ-ручка является единственным элементом, с помощью которого можно собрать штангу в рабочее положение.
Вид климатического исполнения УХЛ1 по ГОСТ 15150-69.
ТУ 3185-001-00184939-2014

Технические характеристики
1 Усилие нажатия фиксатора штанги, не менее, Н (кгс) 68,6 (7)
2 Тип провода, на котором завешивается штанга МФ-85, МФ-100, а также устанавливается на несущих металлоконструкциях контактной сети
3 Тип рельса, на которые устанавливается башмак Р-50, Р-65, Р-75
4 Сопротивление переходного контакта башмак-рельс, Ом 0,0012...0,05
5 Сечение провода, соединяющего штангу с башмаком, мм2 50
6 Габаритные размеры, не более, мм
длина собранной штанги 5700
длина сложенной штанги 3179
длина заземляющего провода 10
7 Масса, не более, кг 13,5
