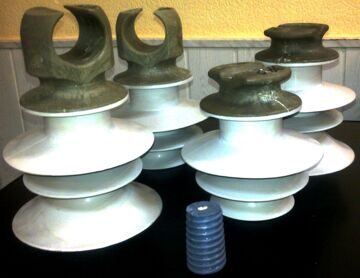

Изолятор штыревой полимерный типа ШП-10, ШП-20


Изолятор штыревой полимерный ШП-10

                             Основное исполнение                   Исполнение 01

Технические показатели
Наименование показателей
Числовые значения показателей
Норма
Фактические
1. Нормированная механическая разрушающая сила при изгибе, кН
12,5
>13
2. Длина пути утечки, мм
≥360
365±5
3. Пробивное напряжение промышленной частоты в изоляционной среде, кВ
≥140
>160
4. Выдерживаемое напряжение промышленной частоты, кВ:
                                  - в сухом состоянии
                                  - под дождем
≥42
≥28
75 48
5. Выдерживаемое напряжение грозового импульса "1,2/50", кВ
≥80
110
6. Допустимый район эксплуатации по степени загрязненности атмосферы, кВ согласно:
                                  - СОУ МПЕ 40.1.51.301:2004 или ПУЭ
                                  - ГОСТ 28856-90
1-3
I-V
7. Масса, кг
≤0,7
<0,7
Составные части и материалы
Корпус (1)
Защитная оболочка (2)
Корпус из термосвето стабилизированного
погодотрекингостойкого полимера
Ребристая защитная оболочка из
кремнийорганической
(силиконовой) резины
ПРИМЕЧАНИЯ.
1. Остальные показатели, а также монтаж и эксплуатация изолятора, соответствуют требованиям
ДСТУ 2202-93 (ГОСТ 1232-93).
2.  Исполнение 01 изолятора предназначено, главным образом, для систем с самонесущими изолированными проводами
(СИПами).




Изолятор штыревой полимерный ШП-20

                                        Основное исполнение                Исполнение 01

Технические показатели
Наименование показателей
Числовые значения показателей
Норма
Фактические
1. Нормированная механическая разрушающая сила при изгибе, кН
13
>13
2. Длина пути утечки, мм
≥442
450±8
3. Пробивное напряжение промышленной частоты в изоляционной среде, кВ
≥160
>160
4. Выдерживаемое напряжение промышленной частоты, кВ:
                                            - в сухом состоянии
                                            - под дождем
≥65
≥50
95
75
5. Выдерживаемое напряжение грозового импульса "1,2/50", кВ
≥125
140
6. Допустимый район эксплуатации по степени загрязненности атмосферы
на ВЛ 20 кВ (на ВЛ 10 кВ), кВ согласно:
                                            - СОУ МПЕ 40.1.51.301:2004 или ПУЭ
                                            - ГОСТ 28856-90
1-2 (1-5)
I-III (1-VII)
7. Масса, кг
≤0,7
<0,7
Составные части и материалы
Корпус (1)
Защитная оболочка (2)
Корпус из термосвето стабилизированного погодотрекингостойкого полимера
Ребристая защитная оболочка
из кремнийорганической
(силиконовой) резины

ПРИМЕЧАНИЯ.


1. Остальные показатели, а также монтаж и эксплуатация изолятора, соответствуют требованиям ДСТУ 2202-93 (ГОСТ 1232-93).

2.  Исполнение 01 изолятора предназначено, главным образом, для систем с самонесущими изолированными проводами (СИПами).
