СЭСП


Система электрообогрева стрелочных переводов (СЭСП)

ТУ У 31.2-01056729-035:2008

Предназначена для защиты стрелочных переводов от накопления льда и напрессованного снега в пространстве между остряком и рамным рельсом с  помощью электронагревателей при работе в дистанционном и ручном режимах. Выпускается в двух вариантах исполнения (СЭСП-4, СЭСП-6) в зависимости от мощности установленных силовых трансформаторов и количества фидеров для подключения электрообогрева.

СЭСП представляет собой замкнутую систему и состоит из следующих

  • пульта дистанционного управления (ПДУ);
  • аппаратуры управления и электропитания электронагревателей стрелочных переводов (АЭСП);
  • комплекта рельсовых электронагревателей;
  • путевых ящиков.

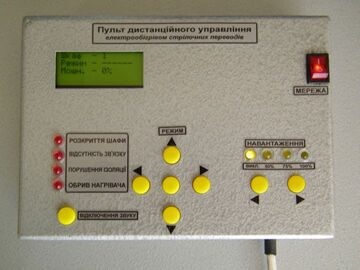

Пульт дистанционного управления
ТУ У 31.2-01056729-031:2008


предназначен для дистанционного управления аппаратурой управ­ления и электропитания
электронагревателей стрелочных переводов и выполняет следующие функции:

- обеспечивает связь со шкафом АЭСП по двухпроводной лини;
- осуществляет периодический опрос состояния АЭСП и отображает полученную информацию
  с помощью сигнальных светодиодов и жидкокристаллического индикатора.

В случае возникновения неисправностей подается звуковой сигнал и включаются
соответствующие светодиоды:

- вскрытие шкафа;
- отсутствие связи;
- пробой изоляции;
- обрыв нагревателя.

Габаритные размеры пульта, мм, не более: 230 х 65 х 170

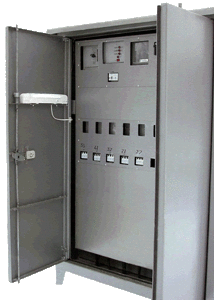

Аппаратура управления и электропитания электронагревателей
стрелочных переводов (АЭСП)
ТУ У 31.2-01056729-032:2010

размещается в металлическом шкафу, предназначена для подачи питающего напряжения
на электронагреватели и выполняет следующие функции:

- преобразует первичное напряжение переменного тока во вторичное 3 x 220 В;
- осуществляет подачу питающего напряжения на электронагреватели при ручном
  и дистанционном режимах управления:
- дискретно регулирует режим питания нагрузки: 50%, 75 %, 100 %;
- контролирует исправность электро­нагревателей во время работы;
- производит отключение нагрузки при снижении сопротивления изоляции в цепях питания
  электронагревателей и возникновении токов утечки более 10 мА;
- осуществляет подачу питающего напряжения 3x220 В на электроинструмент через
  выключатель с дифференциальной защитой;
- передает на пульт дистанционного управления информацию о возникающих неисправностях
  в аппаратуре, а также о вскрытии шкафа.

Основные размеры и параметры

Варианты
изготовления

АЭСП-4

АЭСП-6

1. Номинальная мощность установленного трансформатора, кВА

25

40

2. Количество фидеров для подключения обогрева, шт.

4

6

3. Количество фидеров для подключения электроинструмента, шт.

1

1

4. Максимальная мощность фидера для подключения электрообогрева, кВт

6

6

5. Габаритные размеры, мм, не более:
длина
ширина
высота


1300
1000
1800


Электронагреватели рельсовые и ящик путевой ТУ У 31.2-01056729-034:2010


Рельсовые электронагреватели являются составной частью
системы электрообогрева стрелочных переводов (СЭСП)
и осуществляют нагрев рамных рельсов и остряков.
Электронагреватели устанавливаются на внутренней
стороне рамного рельса стрелочного перевода в месте
сопряжения подошвы и шейки рельса.
Крепление электронагревателей к рамному рельсу
осуществляется при помощи монтажных скоб,
обеспечивающих плотное прилегание электронагревателей
к рамному рельсу стрелочного перевода, что позволяет
сократить потери электроэнергии при работе системы.
Предназначен для подключения рельсовых электронагревателей
к цепи питания.
Внутри ящика размещены клемные колодки для непосредственного
подключения нагревателей и съемные вставки с изолирующими
рукоятками, используемые для отключения нагревателей и замыкания,
при необходимости, фаз между собой.

Габаритные размеры, мм, не более: 300х320х400
