Главная  / Каталог продукции / Изоляторы / Изоляторы для воздушных линий электропередачи / Изолятор линейный подвесной стержневой полимерный / Изолятор ЛКЦ 160-500-2

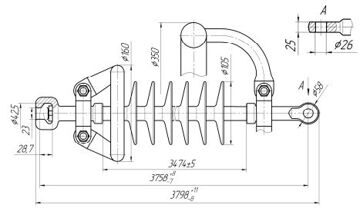

Изолятор ЛКЦ 160-500-2


Изолятор
ЛКЦ 160-500-2
ЛКЦ 160-500-2-01
ЛКЦ 160-500-2-02
ЛКЦ 160-500-2-03
ЛКЦ 160-500-2-04
ЛКЦ 160-500-2-05
ЛКЦ 160-500-2-06
ЛКЦ 160-500-2-07

Соотвествует требованиям ГОСТ 28856-90, СОУ МПЕ 40.1.51.301, ТУ У 31.6-31279430-010:2006



ЛКЦ 160-500-2
ЛКЦ 160-500-2-01


ЛКЦ 160-500-2-02
ЛКЦ 160-500-2-03


ЛКЦ 160-500-2-04
ЛКЦ 160-500-2-05
ЛКЦ 160-500-2-06
ЛКЦ 160-500-2-07
Наименование характеристик
Единица
измерения
Норма
для изоляторов
Обозначение изолятора
-
ЛКЦ 160-500-2
Обозначение чертежа
-
ИЦ-17
Номинальное напряжение
кВ
500
Разрушающая механическая сила при растяжении, не менее
кН
160
Длина пути утечки, не менее, для исполнений:
ЛКЦ 160-500-2 00/03
ЛКЦ 160-500-2 04/07
мм

8900
9500
Выдерживаемое напряжение промышленной частоты в течение 1 минуты
в сухом состоянии, не менее
кВ
630
Выдерживаемое напряжение грозового импульса, «1,2/50», не менее
кВ
1550
Выдерживаемое напряжение коммутационного импульса «250/2500», не менее
кВ
1230
50%-ное разрядное напряжение промышленной частоты в увлажненном и
загрязненном состоянии при удельной поверхностной проводимости слоя
загрязнения (10±1) мкСм, не менее
кВ
460
Масса:
для исполнений                      ЛКЦ 160-500-2 00/03
                                              ЛКЦ 160-500-2 04/07
кг

13,0
14,0
