Изолятор секционный


 ИЗОЛЯТОР СЕКЦИОННЫЙ ТИПА ИСМ (ИСМ-1М, ИСМ-2М-2)


   Предназначены для электрического раздела секций контактной сети электрифицированных железных дорог:

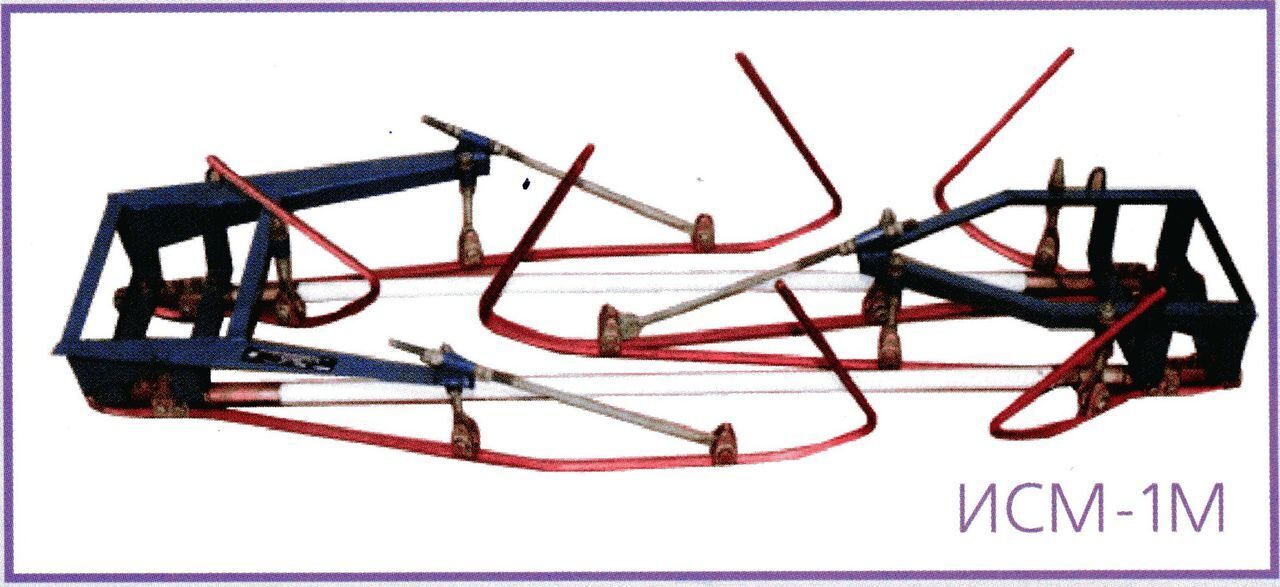

ИСМ-1М - для переменного тока;
ИСМ-1М-1, ИСМ-2М-2 - для постоянного тока.

ИСМ-1М и ИСМ-1М-1 могут устанавливаться на контактной подвеске с одним или двумя контактными проводами марки МФ-100, МФ-85.

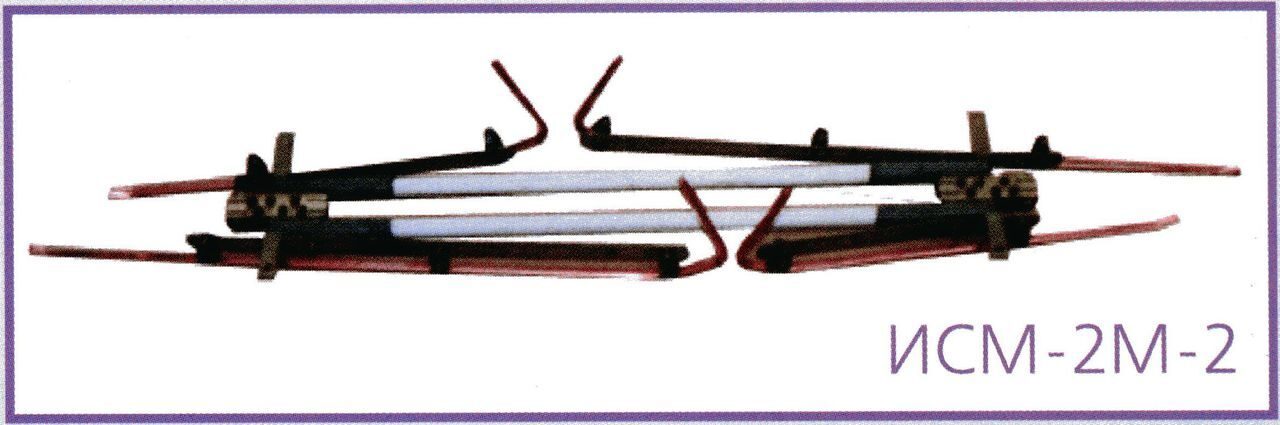

ИСМ-2М-2 - на двойном контактном проводе.

Вид климатического исполнения У1 по ГОСТ 15150-69 ТУ У 32.01056327.004-96.




Технические характеристики
Наименование параметра ИСМ-1М ИСМ-1М-1 ИСМ-2М-2
1 Номинальное напряжение, кВ 25 3 3
2 Длина пути утечки дугогасящей вставки, мм, не менее 1000 930 680
3 Воздушный зазор между дугогасящими рогами, мм 135±5 65±5 50±5
4

Габаритные размеры, мм, не более
Длина
Ширина
Высота


1500
530
310


1430
530
310

1600
270
160
5 Масса, кг 28 27,8 15
6 Срок службы, лет, не менее 10
7 Скорость движения токоприемника по изолятору, км/ч 160 160 120
